MODULAR Anti-Torsion
MODULAR Anti-Torsion-Schrankverbinder
Die zweiteiligen MODULAR Anti-Rotation Clips sind speziell für RTA-Möbel (Ready-to-Assemble) konzipiert und werden von Möbelschreinern /-tischlern, im Innenausbau und in der Möbelindustrie eingesetzt. Sie funktionieren besonders gut in Bereichen, in denen nur ein Clip verwendet werden kann, wie z.B. im Korpus- und Gestellbau, also für Stuhl- und Tischgestelle. Die beiden aufeinander abgestimmten Federstahlklammern gleiten bei der Montage passgenau ineinander, so dass sich die Verbindung nicht mehr drehen kann. Dabei kombinieren sie eine extrem hohe Spannkraft mit 100-prozentiger Verdrehsicherheit.
MODULAR Anti-Torsion Clips sind in zwei Breiten erhältlich und für Materialstärken ab 13 mm Materialstärke einsetzbar. Sie lassen sich sowohl als Endverbinder mit Anschlag als auch für das Durchschieben von Fachböden nutzen. Der verdeckte selbstspannende Schiebeverbinder ist im 32 mm Raster verschraubbar. Dabei kann nach Bedarf zwischen einer lösbaren, schwer lösbaren und arretierten Befestigungsoption gewählt werden.

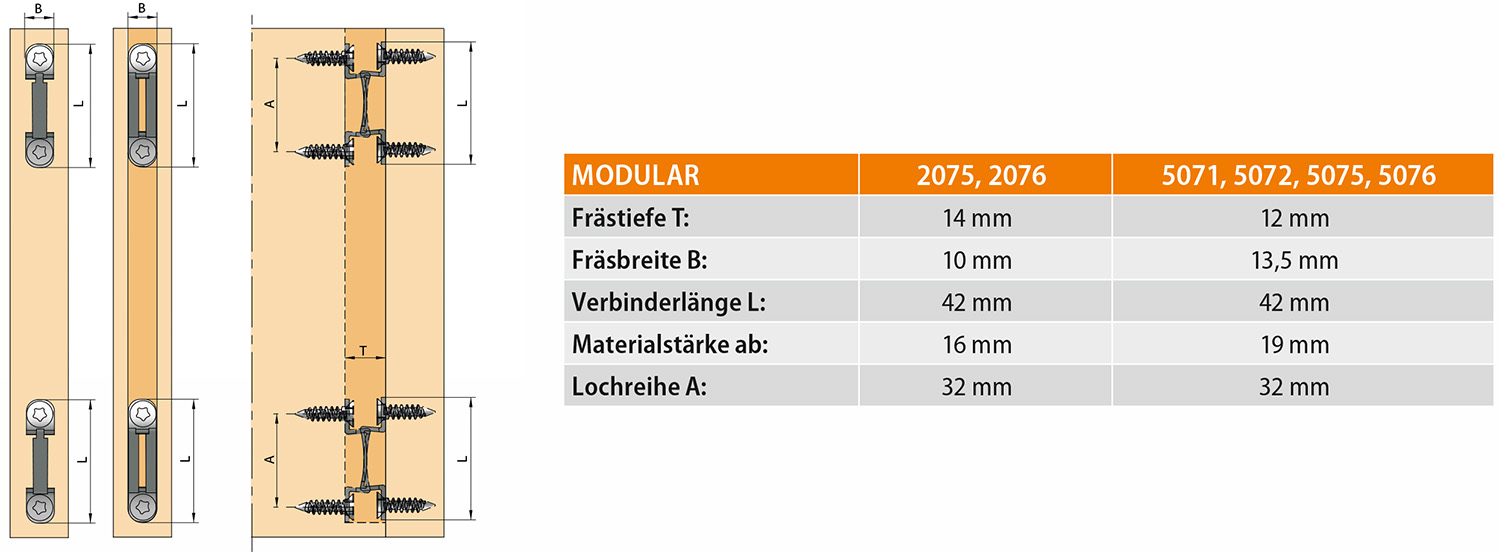

| Anwendung | Für verdrehsichere Korpus- oder Zargenverbindungen |
| Vorteile | Torsionssteifer, verdeckter, selbstspannender Verbinder im 32 mm Raster verschraubbar, wieder lösbar |
| Materialwahl | Alle Massiv- und Sperrholzmaterialien ab 16 mm |
| Verarbeitung | Mit Tischfräse, CNC-Fräse, Langlochbohrmaschine, Handoberfräse |
| Befestigung | Mit PH- oder SK-Schrauben bis Ø 5 mm (Länge nach Bedarf) |
Schnelle Montage
- Effizient und sehr gut geeignet für den Einsatz in der Fließbandfertigung
- Die Komponenten werden einfach in Sekundenschnelle zusammengesteckt
- Reduziert die Kosten für Arbeit und Ausrüstung
- Effizient: Hoher Vorfertigungsgrad
- Die Komponenten können transportiert und vor Ort einfach zusammengebaut werden
Nicht sichtbare Verbindung
- Attraktiv für den Architekten und den Kunden
- Verdeckt
Selbstspannend
- Die Clips können demontiert und wieder zusammengesetzt werden
Vielseitig
- Für Werkstoffe ab 16 mm Dicke und aufwärts
- Für alle Massiv- und Holzwerkstoffe, Kunststoff sowie Stahl und Aluminium
- 4 Arten von Klammern: Durchsteckklammern, nicht-verriegelnde, halb-verriegelnde und verriegelnde
Langlebig und stark
- Robuste Konstruktion aus Federstahl
- Längere PH-Schrauben (ca. 5 x 60), können die Festigkeit des Verbinders deutlich erhöhen
- Perfekt für die industrielle Fertigung mit CNC
- Das Anschweißen der MODULAR Clips an Stahl (d.h. ca. 16 ga.) kann durch Drahtschweißen erfolgen
- Taschen zur Aufnahme von Verbindern werden normalerweise in die Kante einer Platte gefräst, können aber auch in die Fläche gefräst werden, wenn das Design dies erfordert
- Um zu verhindern, dass sich ineinandergreifende Teile drehen (ohne Verdrehsicherung), befestigen Sie die Schulterschraube in der Tasche und den Clip auf der Oberfläche
- Verwenden Sie für handgeführte Oberfräsen unsere MODULAR Bohr- und Tiefenlehre, um jedes Mal eine perfekte Installation zu erzielen
- Verwendbar für alle Holz- und Plattenwerkstoffe
Für verdrehsichere Korpus- oder Zargenverbindungen.
