DUO 30 Edelstahl A5

DUO 30 Edelstahl A5

Artikel-Nr.: K350
DUO 30 Edelstahl A5
Einhängeverbinder
Preis: für registrierte Kunden.
Menge: 250 Paar

Befestigung von Bauelementen im Außenbereich

Der neue DUO 30 Edelstahl A5 verbindet Fassaden, Verkleidungen, Möbel und Bauelemente im Außenbereich schnell und sicher.

Der Einhängeverbinder wurde entwickelt, um sehr starker Korrosion (A5), extremer Witterung und Salzwasser zu widerstehen. Er ist für alle Hölzer, Holzwerkstoffe, Kunststoffe besonders für den Innenausbau von Yachten und Schiffen geeignet.

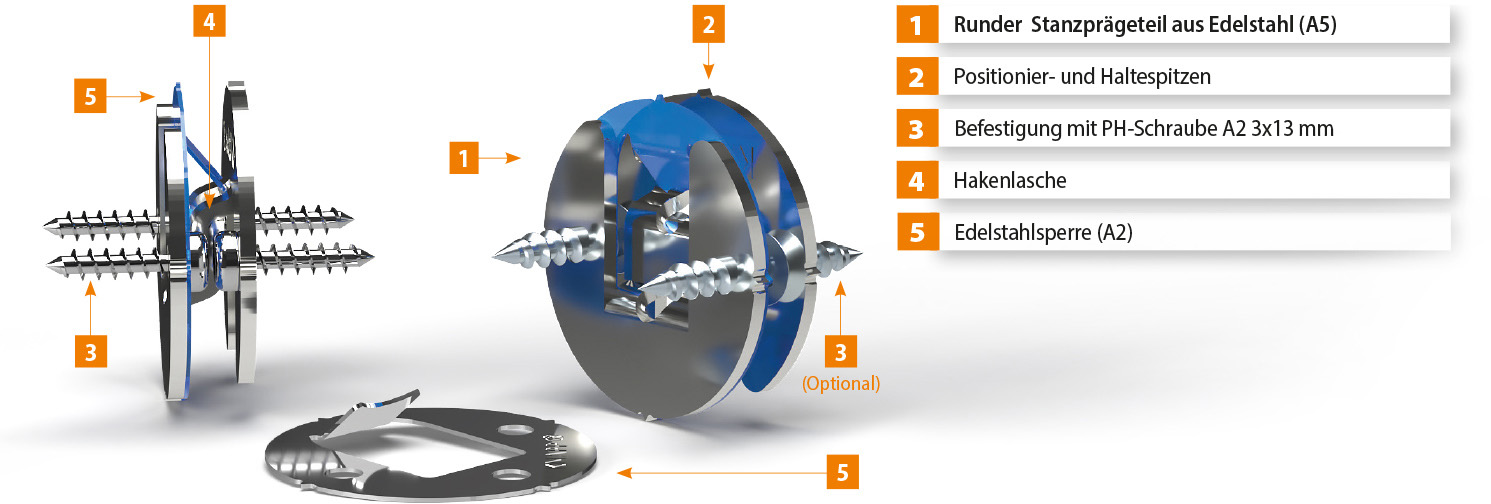

Der Verbinder DUO 30 Edelstahl A5 besteht aus zwei, identischen, runden Stanzprägeteilen mit Hakenlaschen, die am Rand je drei kleine Spitzen aufweisen. Diese drücken sich in den Rand des Bohrloches ein. Damit positionieren sie den Verbinder und verhindern ein Verrutschen beim Verschrauben. Die Werkstücke sind nach dem Zusammenstecken sofort belastbar.

Der Verbinder lässt sich mit PH-Schrauben verschrauben und lässt ein seitliches Spiel zu. Zusätzlich kann auch die DUO 30 Edelstahlsperre (im Bild wird die Sperre in blau zur Veranschaulichung dargestellt) als Aushängungsicherung eingesetzt werden.



Systemvorteile

  • Präzise und unsichtbar
  • Extrem witterungsbeständig
  • Besonders hohe Korrosionsbeständigkeit (A5)
  • Sofort belastbar
  • Montagefreundlich – einfache Positionierung und sofortiger Halt im Bohrloch mittels Spitzen
  • Lässt sich ohne zusätzliche Werkzeuge einfach zusammenstecken
Anwendung: Bei Fassaden, Wand- und Deckenverkleidungen, Blenden, Leisten (Schiffs- und Yachtbau, Saunabau, Outdoor) und
Konstruktionen, die ein hohes Maß an Witterungs- und Korrosionsbeständigkeit erfordern
Vorteile: Besonders hohe Korrosionsbeständigkeit (A5)
Material: Alle Hölzer, Holzwerkstoffe und Kunststoffe
Verarbeitung:

Mit PH-Schrauben verschrauben und HM-Bohrer Ø = 30 mm mit Tiefenanschlag und Bohrschablone, Ständerbohrmaschine, CNC Bearbeitung
Befestigung: Positionieren, stecken und verschrauben oder/und verkleben
Zubehör: Edelstahlsperre (A2) | Art.-Nr. K121, Körner DUO 30 | Art.-Nr. K071
PH-Schraube Edelstahl A2 3×13 mm | Art.-Nr. Z631
HM-Bohrer (Ø = 30 mm, mit verstellbarem Tiefenanschlag) | Art.-Nr. Z070
Bohrschablone passend zum HM-Bohrer Ø = 30mm (Zum Positionieren und Bohren DUO 30 Edelstahl A5) | Art.-Nr. K563

Anwendungsbeispiele

Da der Verbinder nach dem Einstecken mittels kleiner Positionier- und Haltespitzen sofort hält, kann damit sehr präzise und ohne weitere Hilfsmittel gearbeitet werden. Dies gilt für die Montage in der Werkstatt ebenso wie
für Verbindungen im Außenbereich. Insbesondere Über-Kopf-Montagen lassen sich so einfach lösen.

Im Schiff- und Yachtbau verwendete Komponenten müssen extremer Witterung sowie stark salzhaltiger Seeluft standhalten. In einer solchen Umgebung ist ein Verbinder aus Edelstahl A5 unbedingt notwendig.

Er erleichtert die Montage von wetterfesten und witterungsbeständigen Platten und Platten, Blenden und Verkleidungen (z.B. Wand und Decke).

Der neue DUO 30 Edelstahl ist sowohl hitze- als auch meersalzbeständig. Er kann daher für die Produktion und Montage von Innen- und Außenverkleidungen in salzhaltigen Umgebungen verwendet werden.

Dabei bleibt er unsichtbar und ist somit ideal für stabile Befestigungen ästhetisch hochwertiger Dekorelemente und für Outdoor-Möbel

Broschüre

Produktvideo

Möbelbau und Holzkonstruktionen | Download
Technische Daten und Montageanleitungen | Downloads
