Precyzyjne złącze ślizgowe do przykręcania

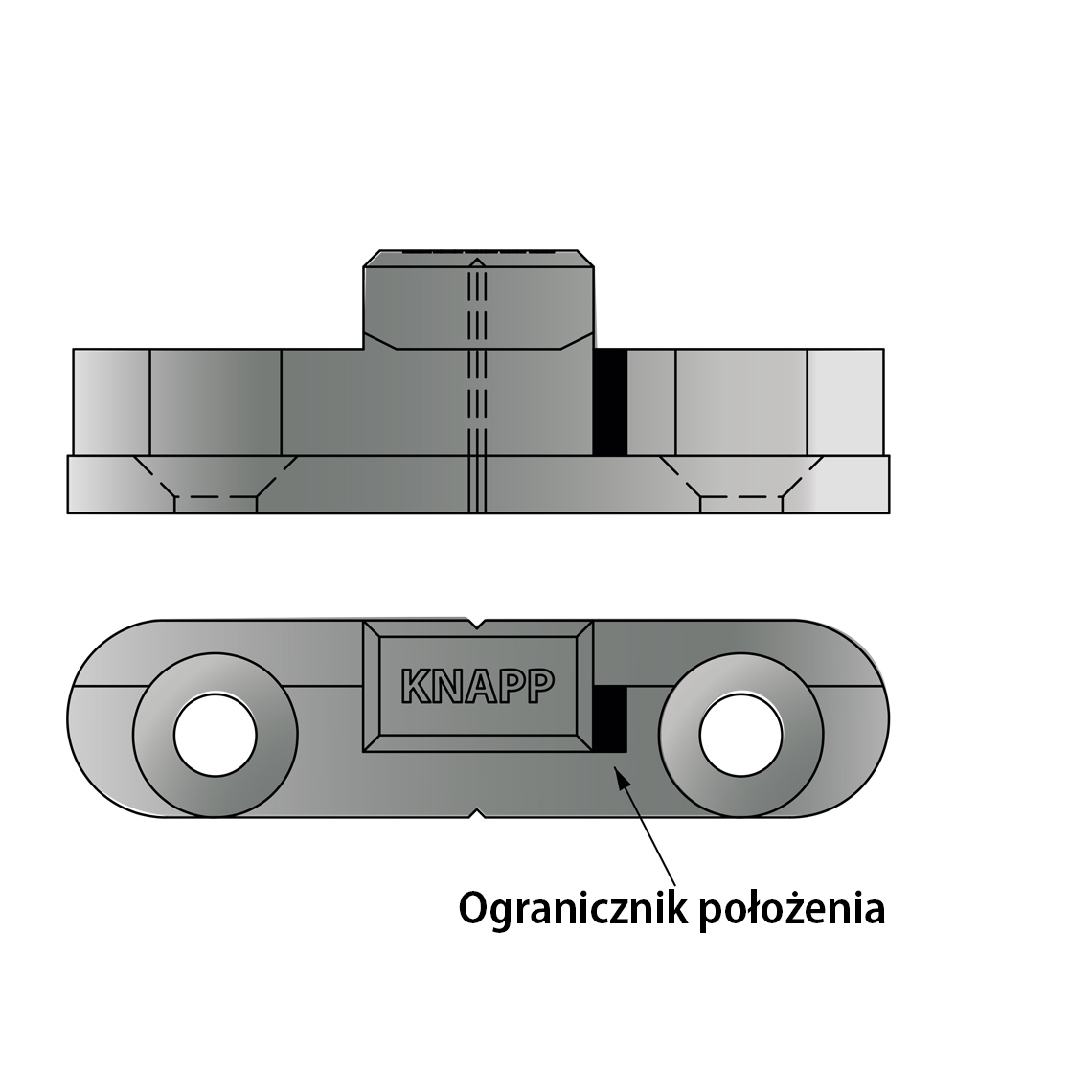

CHICO jest precyzyjnym złączem ślizgowym wykonanym ze stopu cynku i aluminium, które może być stosowane nie tylko z materiałami drewnianymi i drewnopochodnymi, ale także z materiałami typu Corian®, Marlan® i podobnymi. Połówki złącza mocowane są za pomocą wkrętów we wpustach o wymiarach 50 x 12 x 10, łączone przez przesunięcie po długości. Zintegrowany ogranicznik umożliwia łatwe łączenie i rozłączanie złącza tylko w jednym kierunku. Połączone elementy można od razu używać (obciążać). Jego niewielkie rozmiary a jednocześnie wysoka wytrzymałość i stabilność czynią go idealnym złączem wszędzie tam, gdzie wymagana jest wysoka pewność wykonania a jednocześnie prace na czas transportu czy wielokrotnie powtarzane prace montażowe i demontażowe (budowa stoisk targowych) muszą dawać wykonać się dobrze i szybko.
Technologia przykręcania
Za pomocą frezarki stołowej, górnowrzecionowej lub na centrum obróbczym CNC należy wykonać wpusty podłużne o wymiarach: szerokość 12 mm, głębokość 10 mm i długość 50 mm. Połówki złącza ułożone na przeciw siebie w lustrzanym odbiciu przykręcić każdą dwoma wkrętami z łbem stożkowym SK o średnicy Ø = 4,5 mm i długości dobranej w zależności od potrzeby. Wiercenia pod otwory mogą być wykonane w rozstawie co 32 mm. Należy przy tym zwrócić uwagę, że złącza będą mogły przesuwać się tylko w jednym kierunku, tzn. że wszystkie złącza muszą być montowane w tym jednym kierunku. W celu połączenia obu elementów należy rozsunąć je lekko względem siebie a następnie przesunąć w kierunku podłużnym aż zapięcia się (połączenia). W celu wykonania trwałego i mocnego łączenia na klej, przed ostatecznym montażem konstrukcji należy dodać do szczelin (spoin) po kilka kropli kleju KNAPP® PU+.
Wskazówka: Prosimy zapoznać się z ogólnymi wskazówkami dotyczącymi wstępnych prac przygotowawczych.
Mocowanie
Mocowanie za pomocą wkrętów z łbem stożkowym SK o średnicy Ø 4,5 mm
Zalety
Ukryte, samozaciskowe, rozłączalne ze zintegrowanym ogranicznikiem
Technologia
Frezowanie wpustów za pomocą frezarki stołowej, frezarki górnowrzecionowej, centrów obróbczych CNC i przykręcenie
Do materiałów
Wszystkie rodzaje drewna i tworzyw sztucznych
Zastosowanie
Boazeria, okładziny i panele do zawieszania
