Knapp Verbinder hat 16 Mitarbeiterparkplätze mit einem Carport überbaut – und demonstriert dabei die Einsatzmöglichkeiten seiner Verbinderpalette.

RICON® S, WALCO® BOLT UND T-JOINT – VERBINDER FÜR STÜTZEN UND DACH

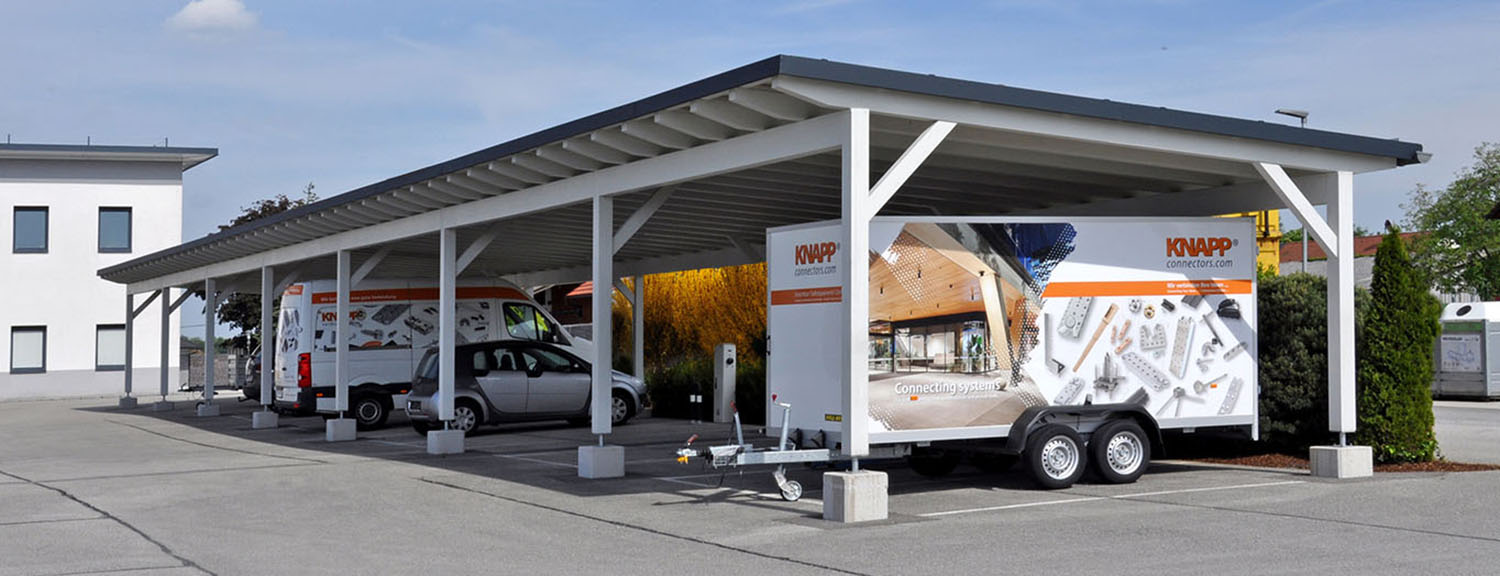

Zum Schutz vor Sonne, Regen und Schnee hat Knapp Verbinder die Mitarbeiterparkplätze mit einem Carport überbaut. 16 Fahrzeuge finden unter der 200 m² großen Überdachung Platz. Zwei Plätze sind zudem mit E-Tankstellen für je zwei Fahrzeuge ausgestattet. Die grau gestrichene Konstruktion basiert auf Brettschichtholzstützen aus Fichte im Abstand von 5,5m und einem Pultdach mit einer Dachneigung von 5 Grad. Auf dem Dach ist eine Photovoltaikanlage mit einer Gesamtleistung von 40 kWp installiert, die das benachbarte Firmengebäude mit Strom versorgt.

RICON® S verbinden die Pfetten mit den bis zu 3,68 m hohen Stützen und leiten die aus Eigengewicht, Nutzlast, Windlast und Schneelast resultierenden Querkräfte der Dachkonstruktion direkt in die Stützen ein. Die abhebenden Lasten werden durch eine Sperrklappe übertragen.

Zuglaschen, die auf den Stützen aufliegen und in die Pfetten eingebunden sind, führen in Kombination mit einer Doppelreihe 20er T-JOINT Verbinder die Momente nach unten ab. Parallel dazu überträgt je ein T-JOINT D35W45 Verbinder pro Pfetten-Stützen-Anschluss in Verbindung mit einer langen Diagonalverschraubung die Momente nach oben. Die dabei entstehenden biegesteifen Eckverbindungen machen es möglich, auf Kopfbänder zur Längsaussteifung des Carports zu verzichten.

Mit WALCO® BOLT Verbindern wurden die Sparren an den Pfetten befestigt und die abhebenden Lasten übertragen. Dazu wurden zunächst alle Pfetten und Sparren mit Hilfe einer Schablone vorgebohrt und jeweils mit der unteren bzw. oberen Grundplatte des zweiteiligen Dübelverbinders verschraubt. Anschließend wurden die Sparren auf die Bolzen der unteren Grundplatten aufgesetzt und die Verbindung mit Spannbolzen gesichert. „WALCO® BOLT Verbinder erlauben eine schnelle und sichere Montage vor Ort“, erklärt Bernhard Habsburg, Holzbaumeister bei Knapp, der bei diesem Projekt die Bauleitung übernommen hatte.

Lediglich zur Aussteifung in Querrichtung waren Kopfbänder erforderlich. Diese wurden mit RICON Verbindern montiert. Die Diagonalaussteifung des Daches erfolgte über Windrispenbänder, die an den Sparren befestigt sind. Die Dachhaut besteht aus Trapezblech.

Bei der Montage setzte Knapp eigenes Personal ein und nutzte den Montageprozess, um die Vertriebsmitarbeiter zu schulen. „Mit Erfolg“, freut sich Bernhard Habsburg. „Das haben unsere Kollegen vom Außendienst gerne angenommen, um die bei der Arbeit gesammelten Erfahrungen, den Kunden weitergeben zu können.“

Zuglaschen, die auf den Stützen aufliegen und in die Pfetten eingebunden sind, führen in Kombination mit einer Doppelreihe 20er T-JOINT Verbinder die Momente nach unten ab.

RICON® S verbinden Pfetten mit Stützen und leiten die Querkräfte der Dachkonstruktion direkt in die Stützen ein.

Projektdaten:

Projekt: Errichtung eines Carports über bestehende PKW-Abstellplätze
Projektdetails: Überdachung von bestehenden PKW-Abstellplätzen in Form eines Carports mit Photovoltaik-Anlage,
Überbaute Fläche 200m², maximale Höhe, 3,68m, Pultdach flach geneigt 5°, PV-Anlage, Bezugsfläche ~180 m², Gesamtleistung ~40 kWp
Bauweise: Fichte, KVH und Brettschichtholz, Aussteifung in Längsrichtung mittels T-JOINT Verbindern und KERTO LVL Zuglasche und Quer mittels Kopfbändern
Verbindungsmittel: RICON®, RICON® S, T-JOINT, WALCO® BOLT
Bauherr: KNAPP GmbH, Wassergasse 31, A-3324 Euratsfeld
Planung: Ing. Bernhard Habsburg
Statik: M. Eng. Dipl.-Ing. (FH) Torsten Langejürgen, Ing. Bernhard Habsburg
Montageteam: KNAPP Team
Baujahr: 2022/23
Bebaute Fläche: 200 m²
Anschrift: Wassergasse 31, A-3324 Euratsfeld
