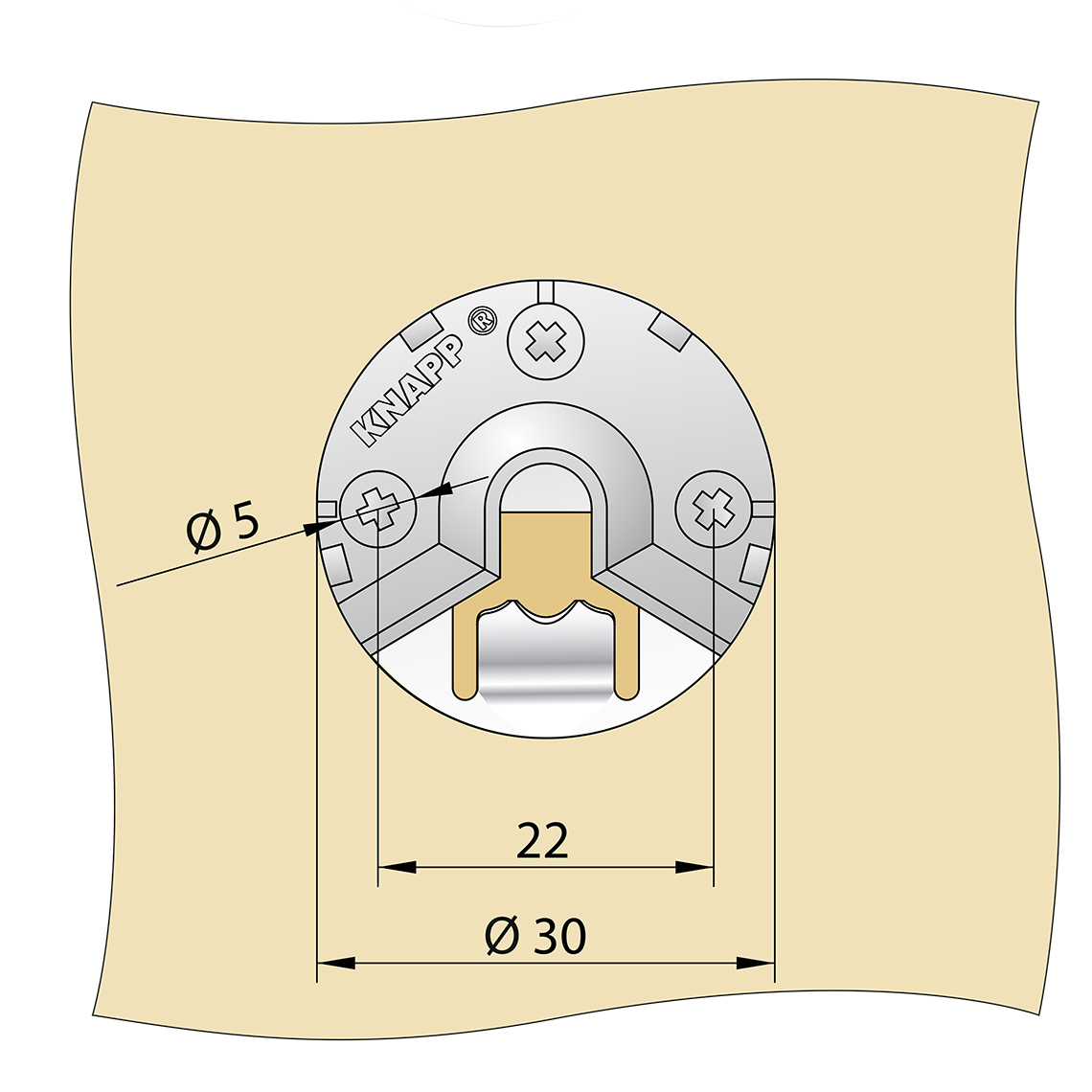

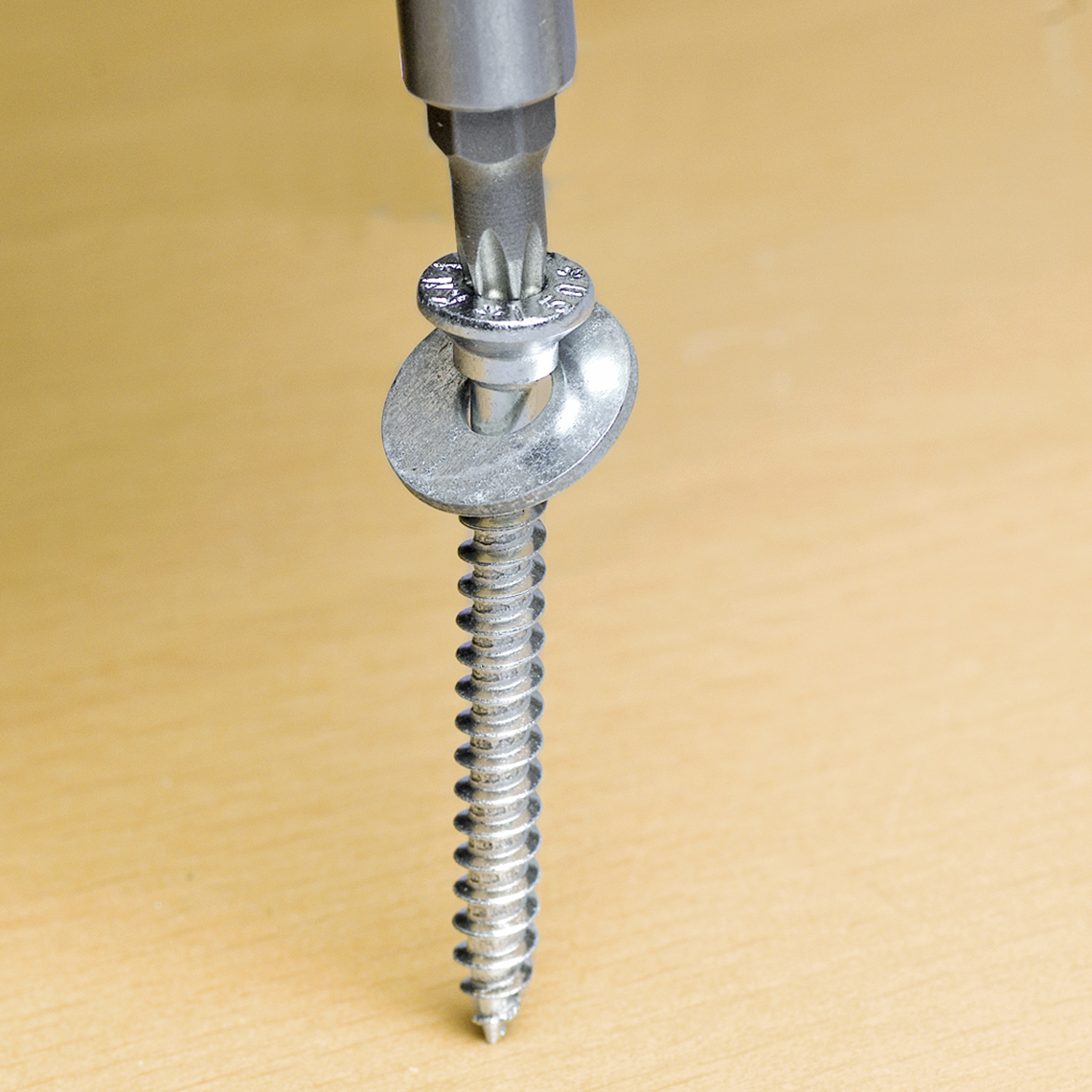

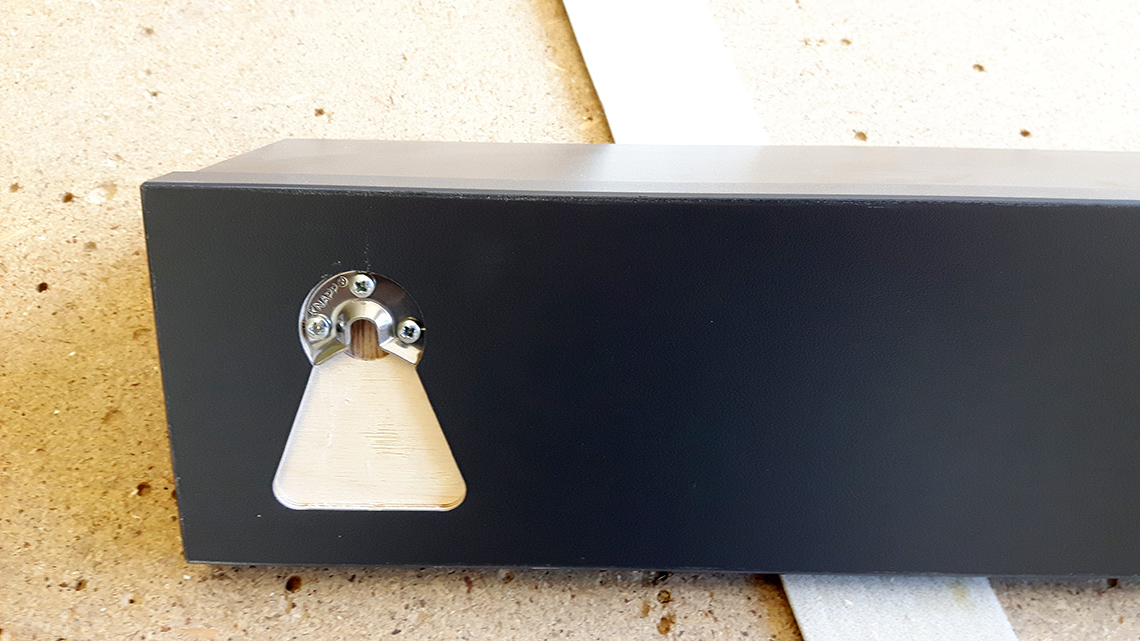

Le système d’accroche en inox UNO 30 se compose d’une ferrure ronde avec une ouverture en forme de V fixée par 3 vis Ø 3 mm et à l’opposé d’une vis d’accroche tête fraisée et d’une rondelle butée. La forme en V assure le guidage et rend l’accroche facile et rapide. Si nécessaire, la goupille de verrouillage permet de bloquer et sécuriser l’assemblage en sens contraire à l’emboitement. La ferrure UNO 30 peut se fixer en applique ou s’encastrer, dans un simple perçage ou dans une rainure de 30 mm. La vis d’accroche fournie est prévue pour venir en butée contre la rondelle et donner directement le réglage optimal.
- Simple – montage intuitif
- Invisible – possibilité de montage encastré
- Auto-serrant – pas d’outil nécessaire à la pose
- Gain de temps – résistant de suite
- Adaptable – fonctionne également avec des vis standard
- Sûr – verrouillage possible avec la goupille
- Polyvalent – profondeur d’encastrement seulement 7 mm ou fixation possible en applique
- Compact – distance d’accroche de 15 mm
- Résistant – supporte jusqu’à env. 150 kg/1,5 kN au cisaillement

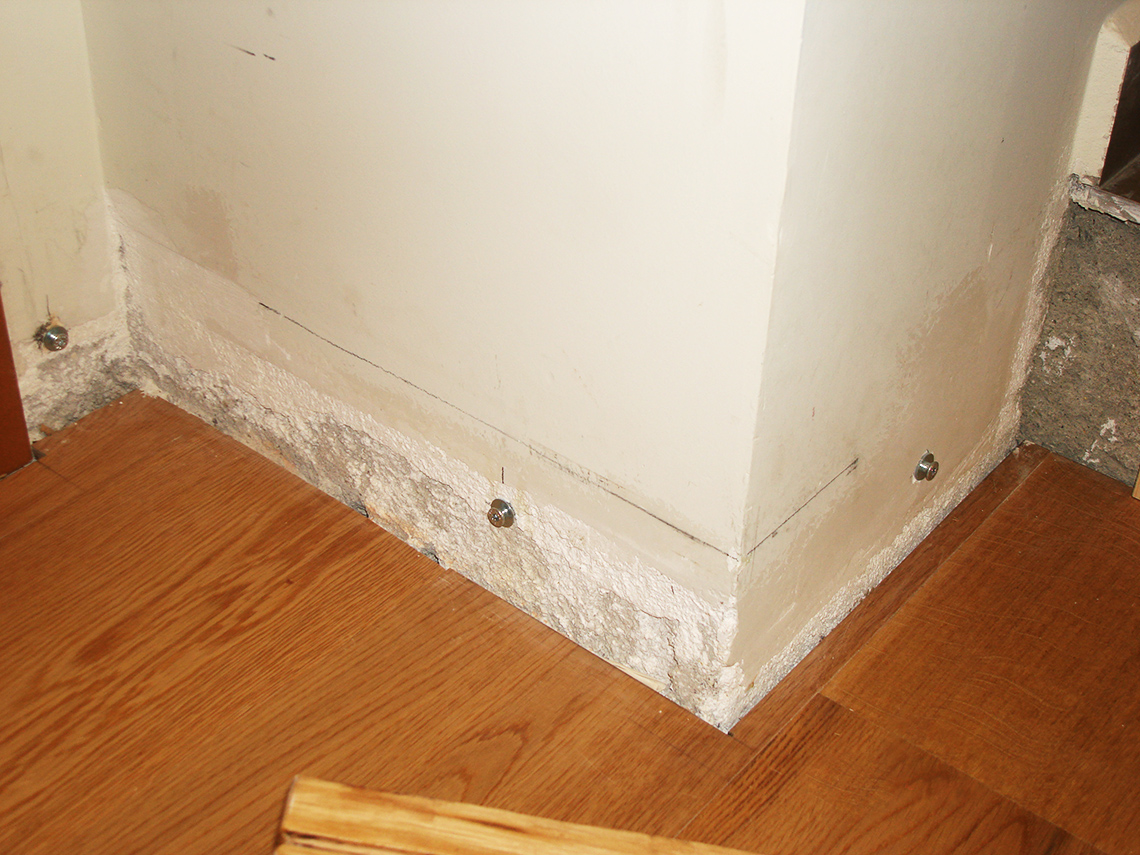

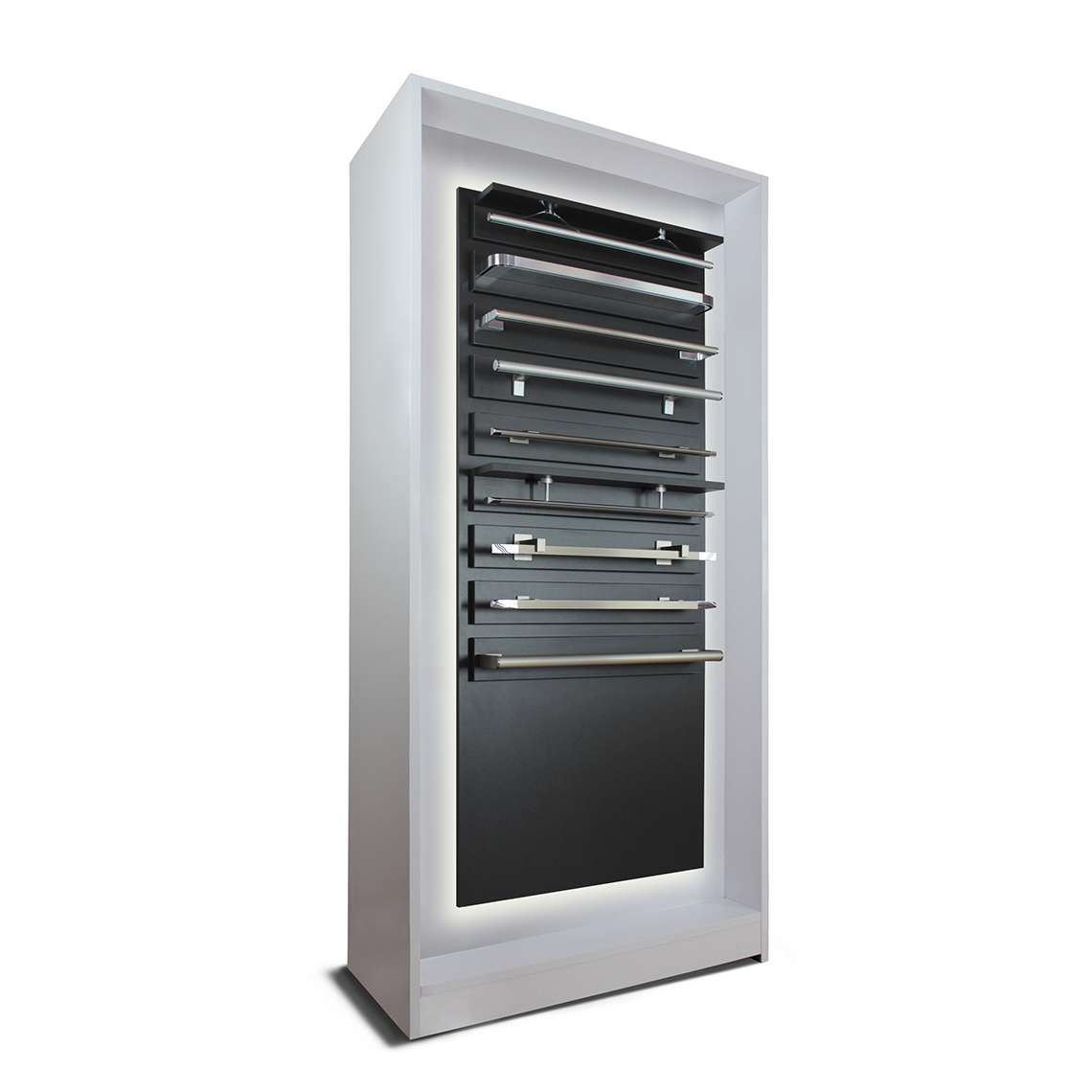

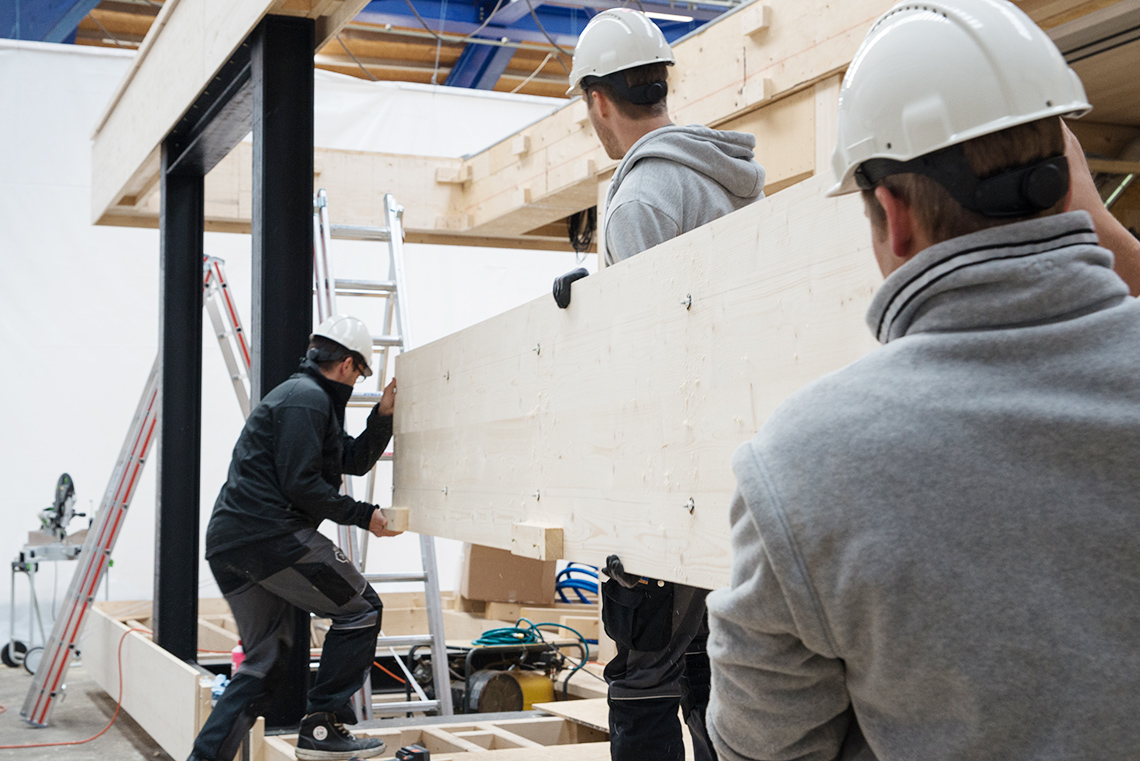

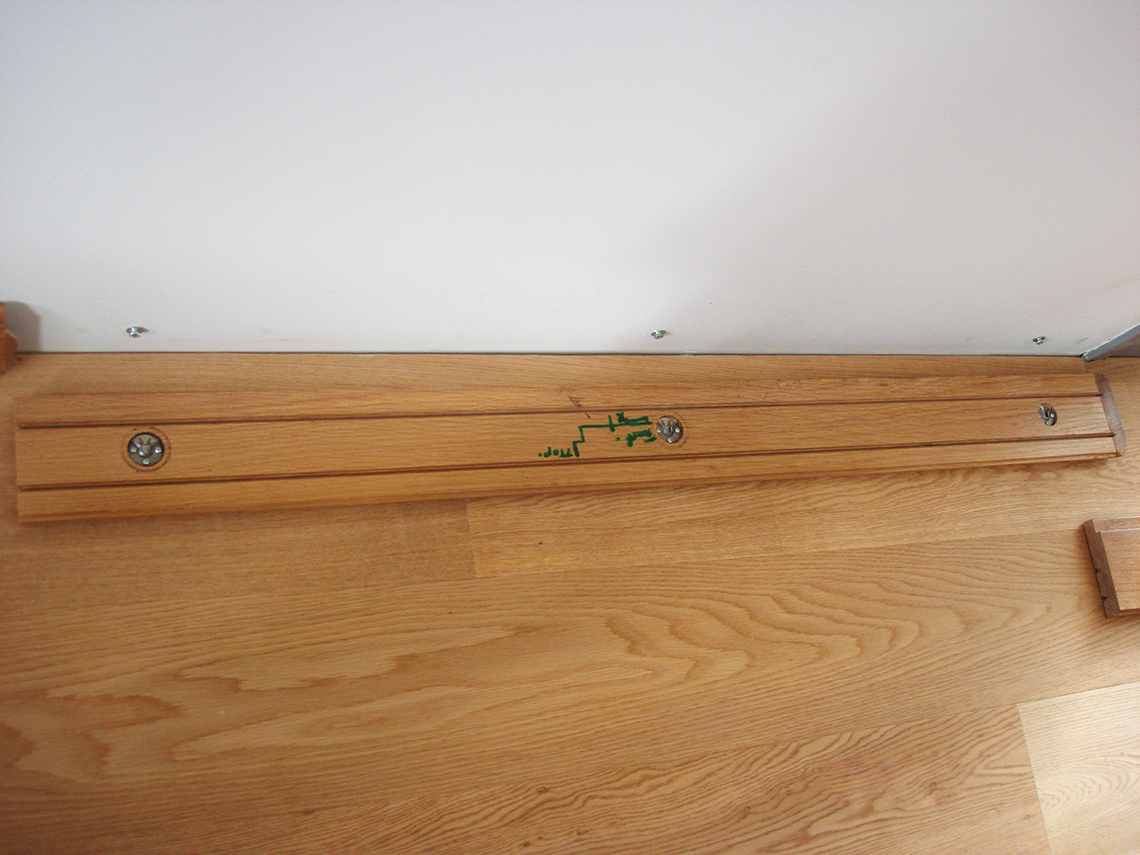

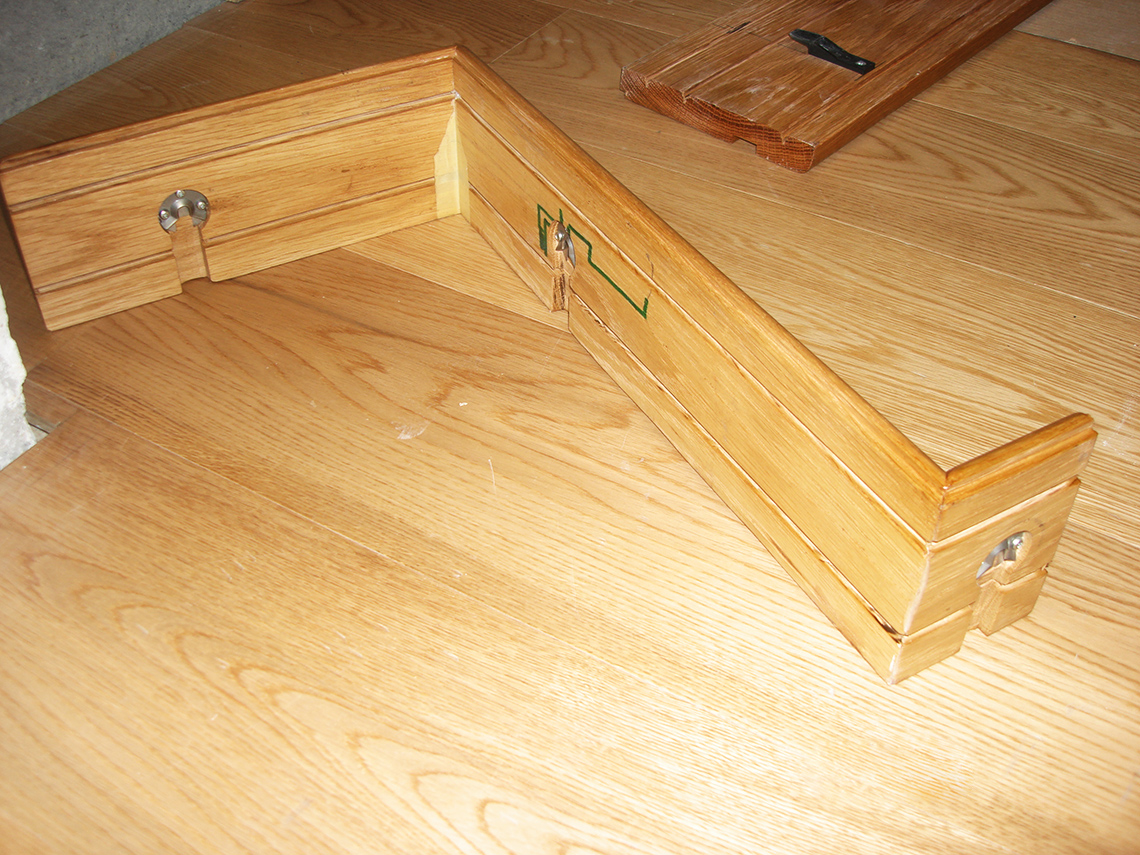

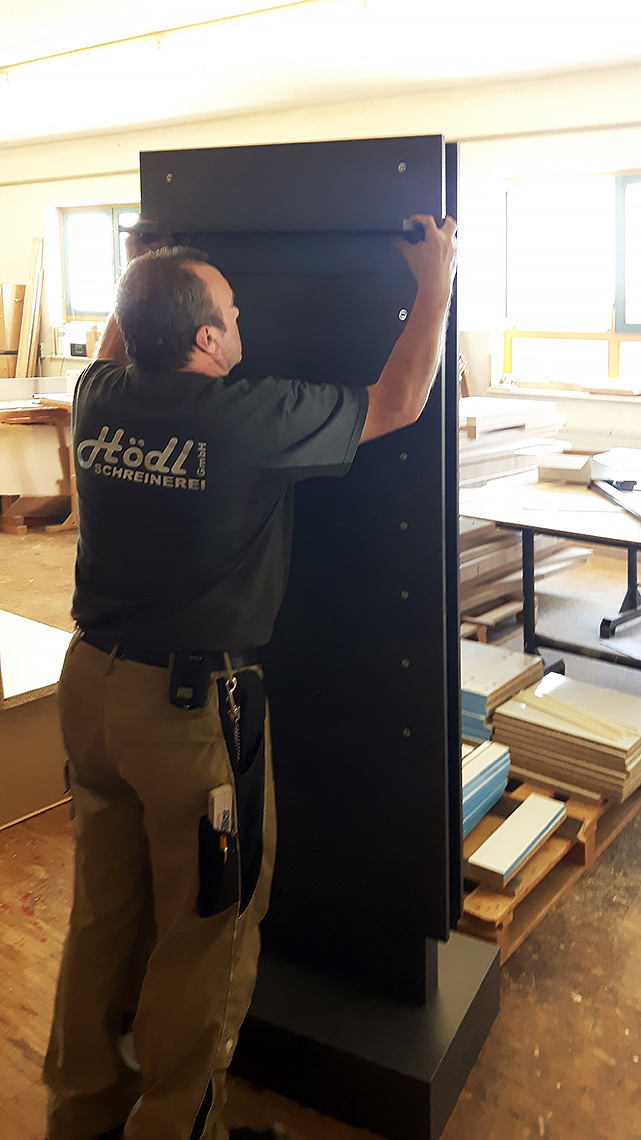

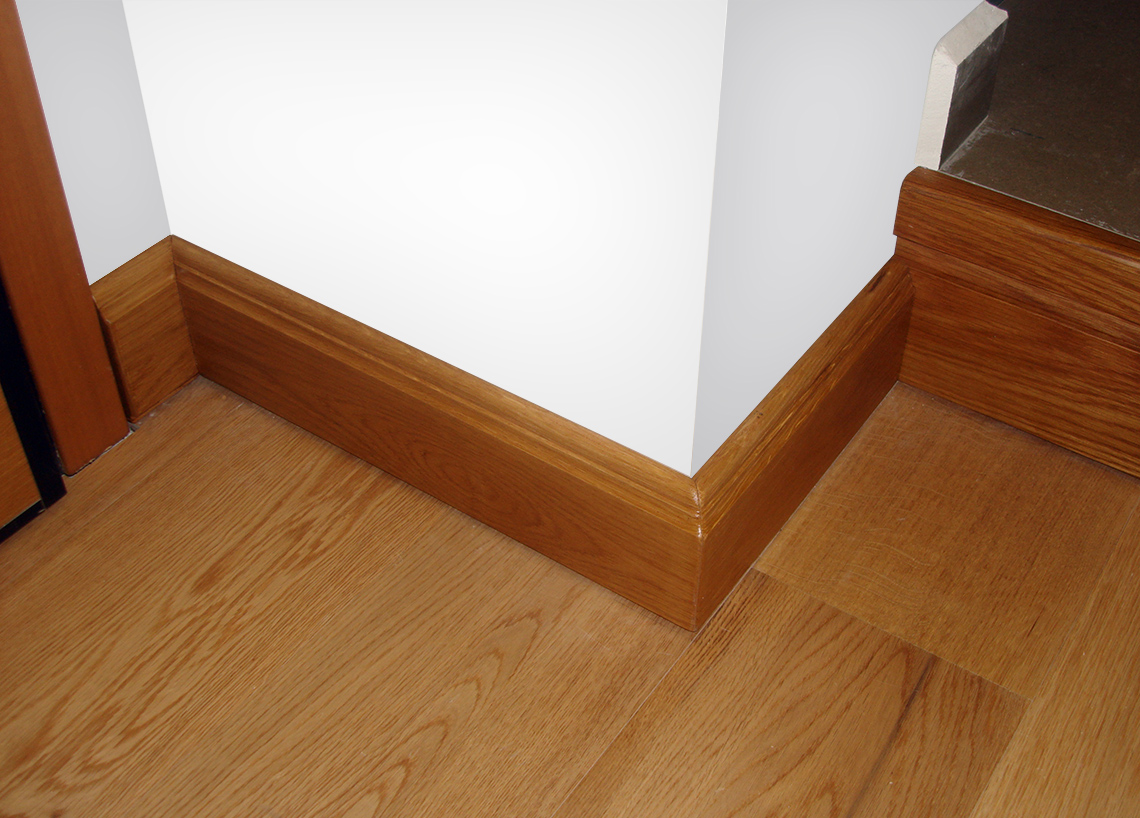

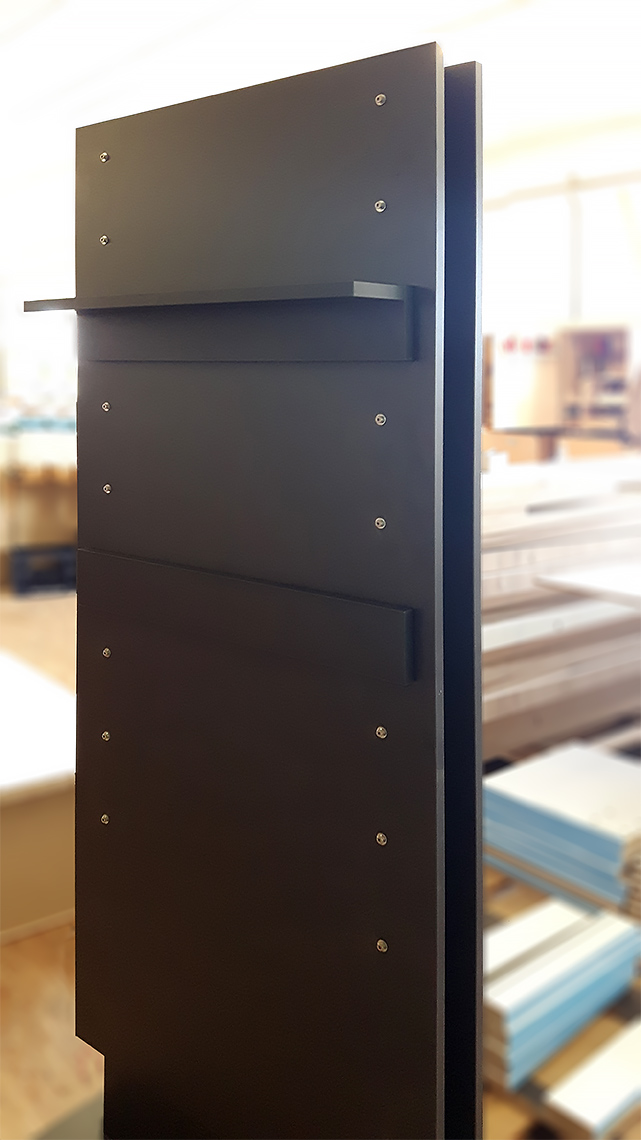

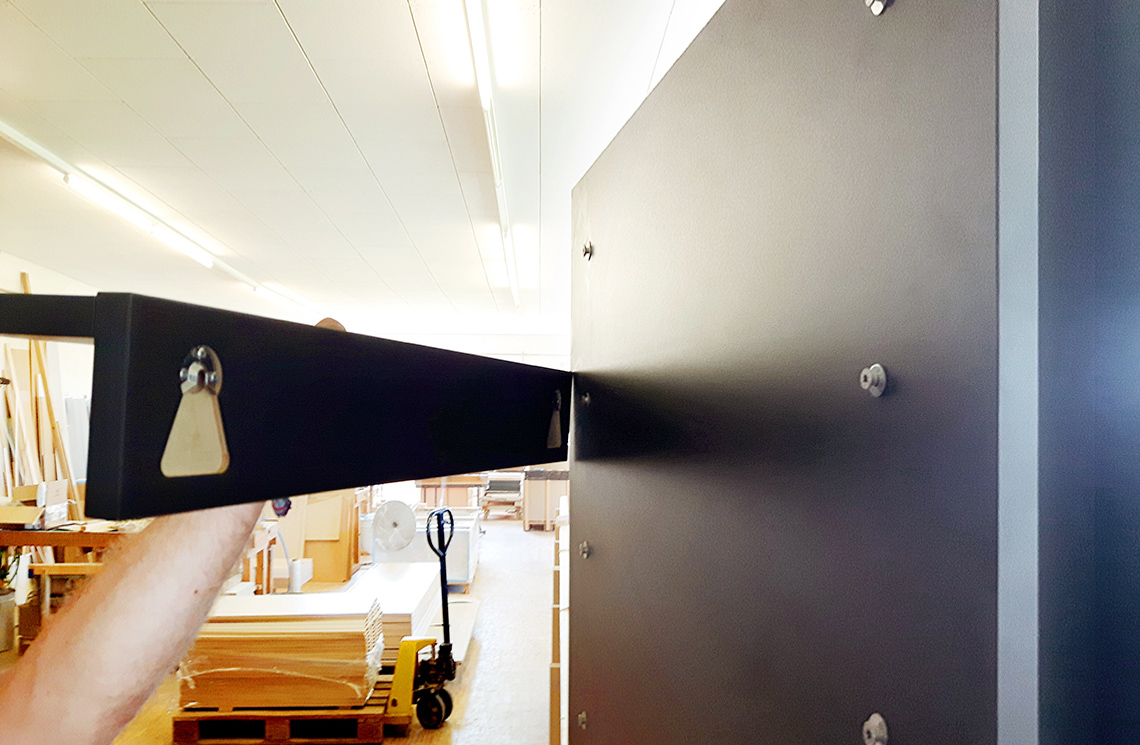

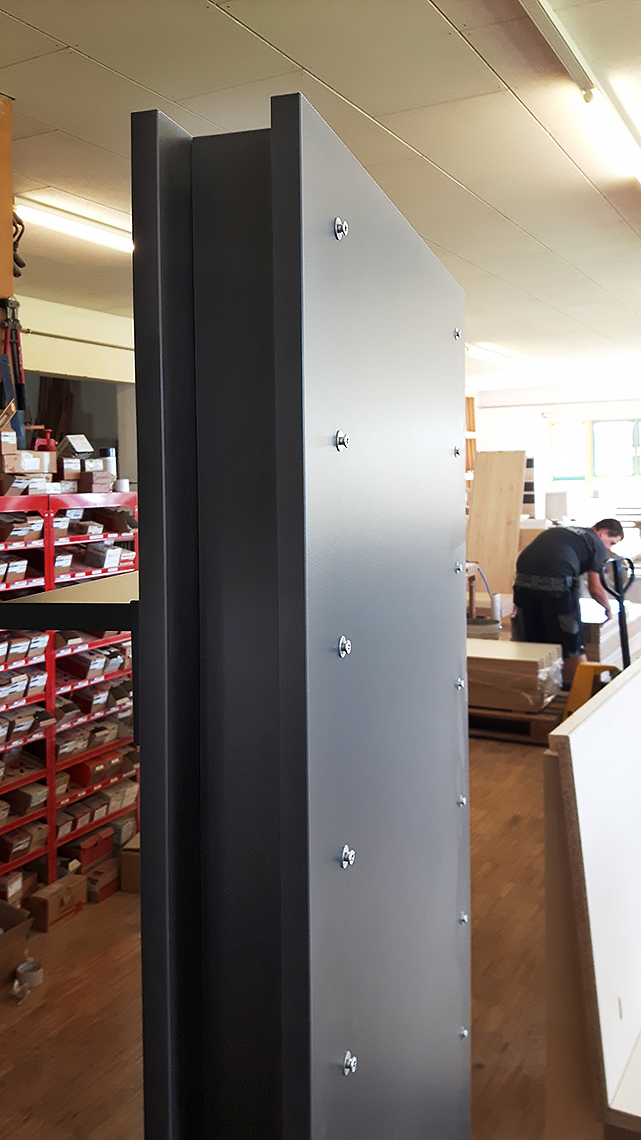

Le système UNO 30 s’utilise pour la fixation de panneautages muraux, panneaux miroir, tableaux, plinthes et mains courantes. Il est très polyvalent et peut être fourni en tout inox pour une utilisation en milieu humide. Il permet d’absorber des tolérances entre le support et le panneau ou sur les plinthes, grâce à la goupille de verrouillage en acier à ressort.
Conseil :
Uno 30 s’utilise en général comme assemblage classique pour le bois. La mise en œuvre peut néanmoins aussi se faire à l’aide de chevilles adaptées sur de la brique, du béton, des plaques de plâtre et tous autres matériaux porteur. Pour des applications sur le béton et sur des plaques de plâtre il est préférable d’utiliser des rondelles de diamètre 25 mm.
Fixation

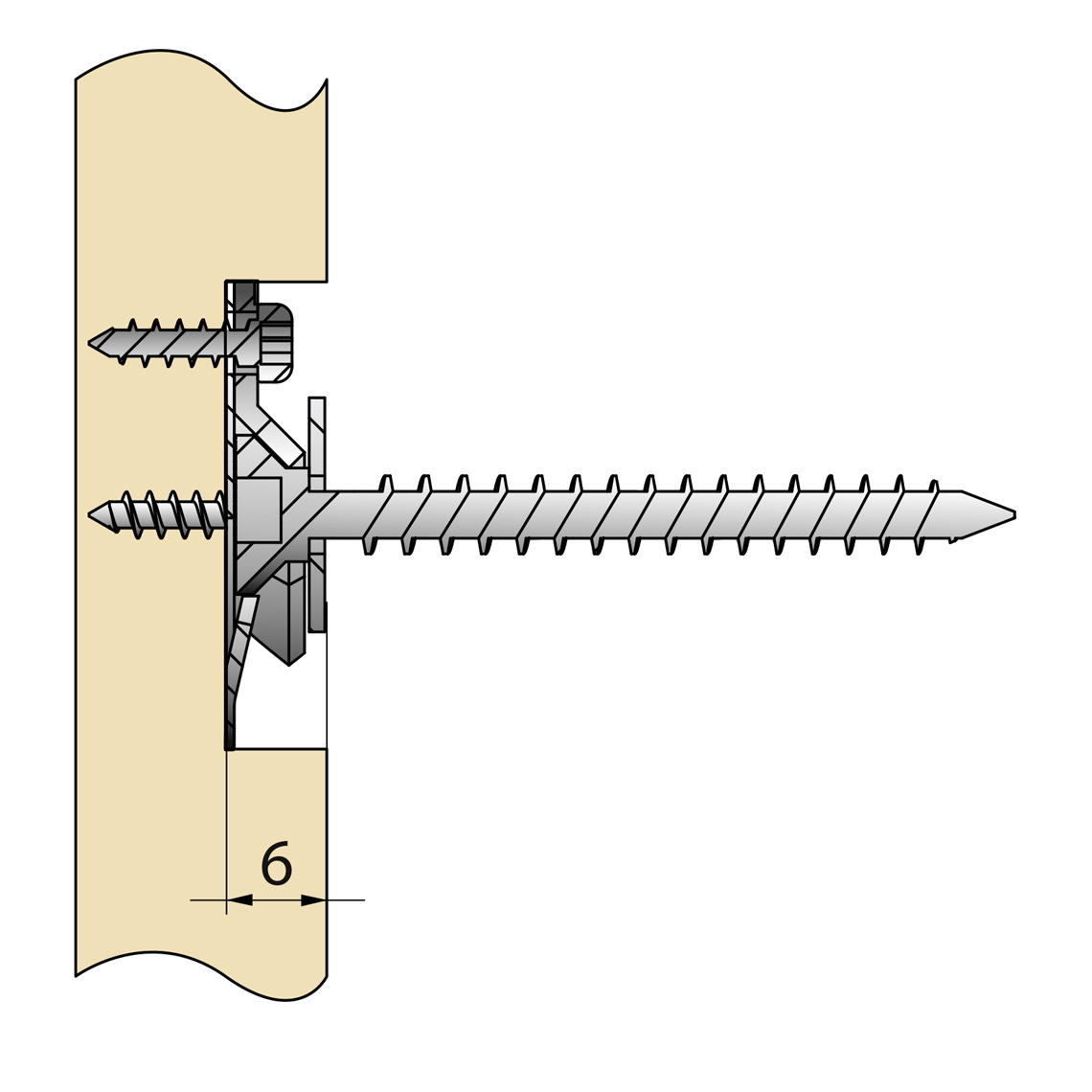

Par vissage avec vis tête ronde Ø 3 mm, seulement 7 mm de profondeur d’encastrement
Avantages
Invisible, auto-serrant, peu se verrouiller, permet de fixer directement sur un mur
Mise en oeuvre

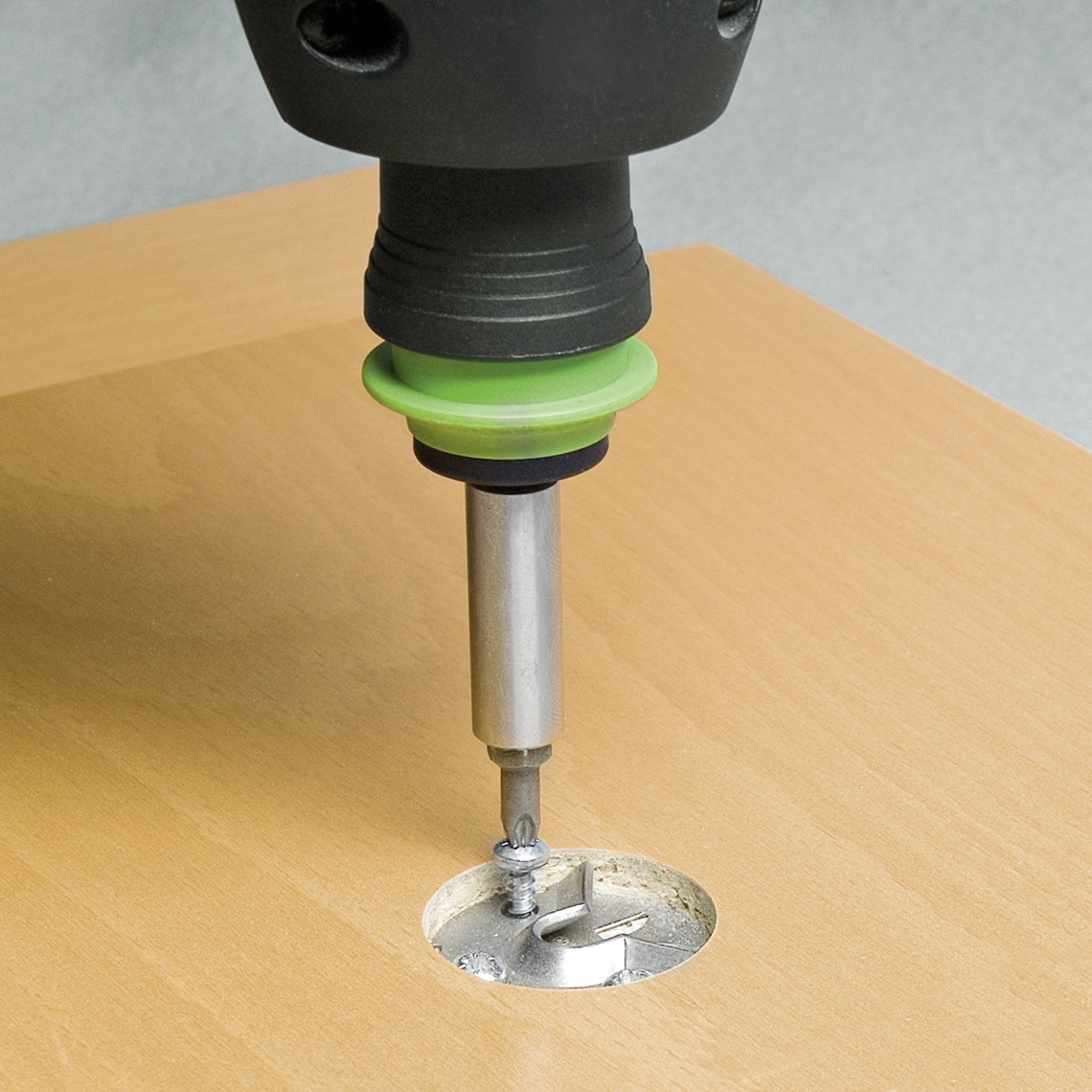

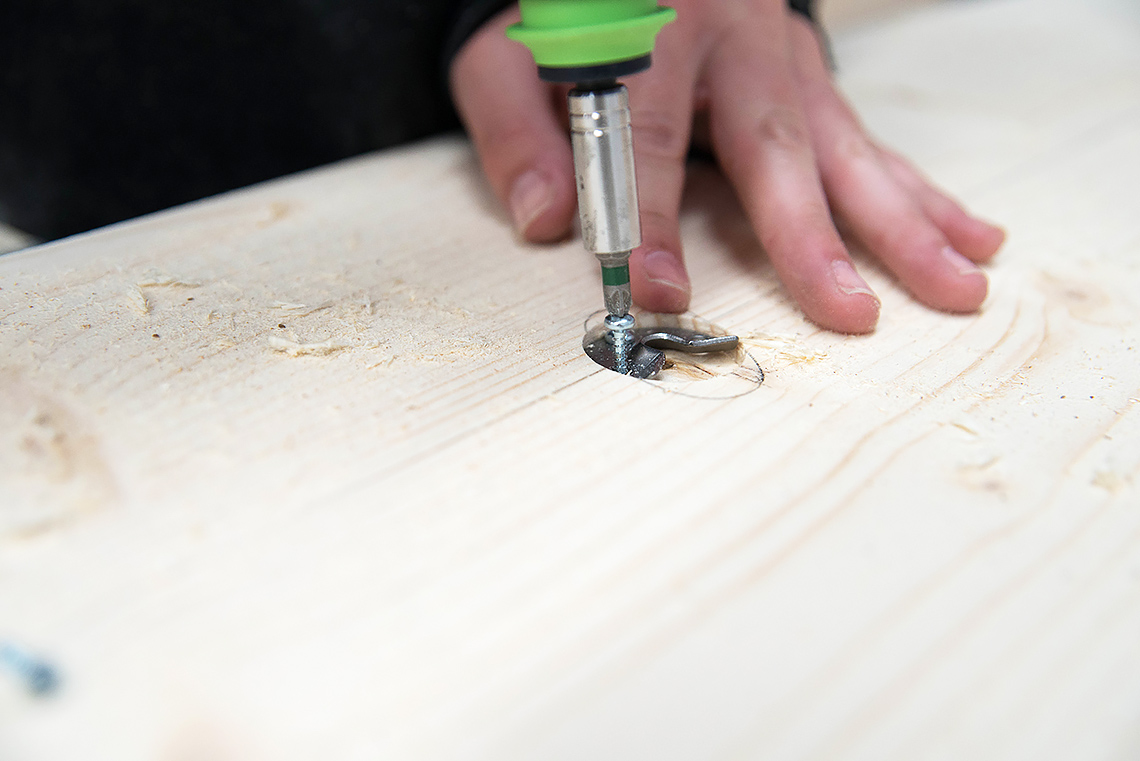

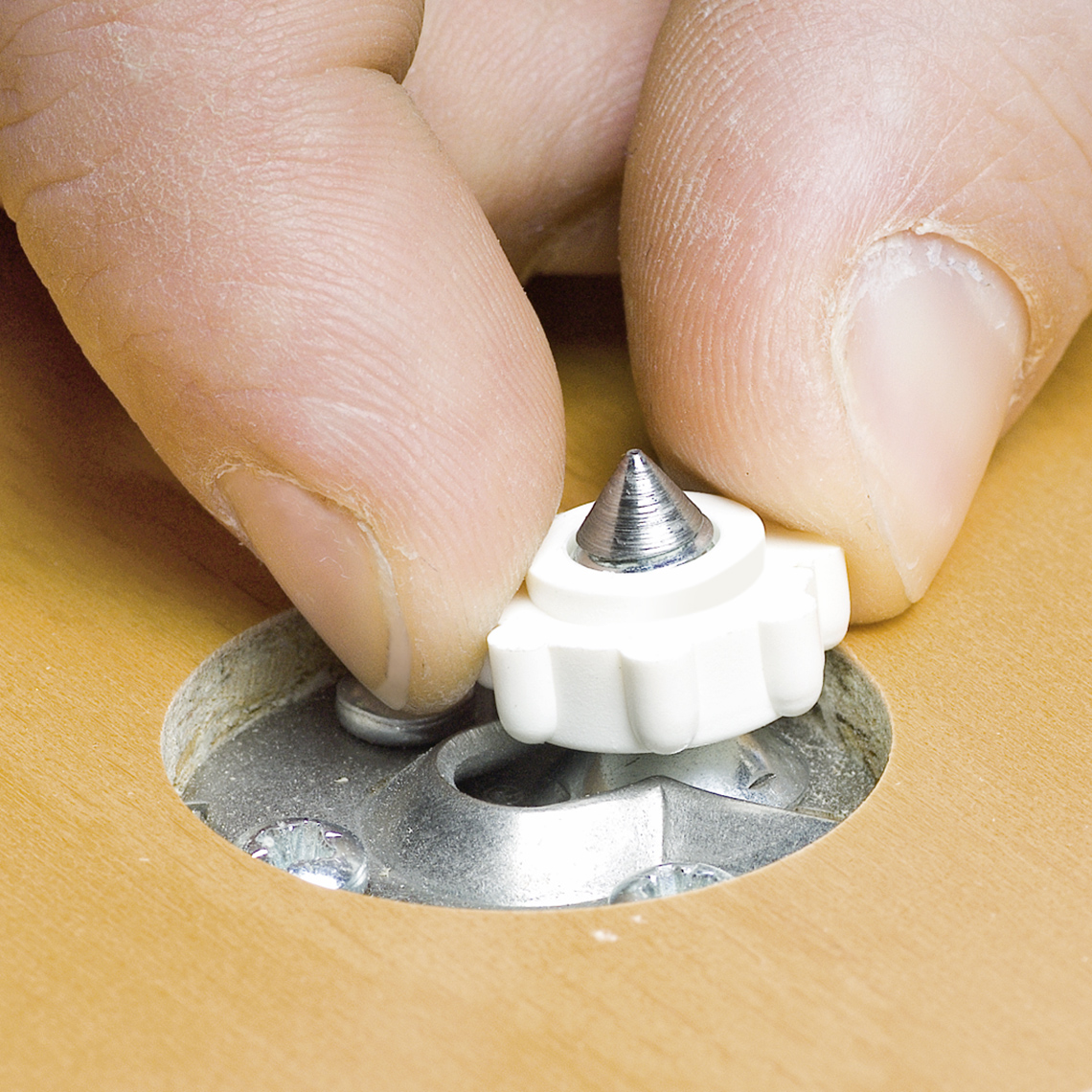

Avec mèche à butée réglable Ø 30 mm, gabarit de perçage, marquage par pointeur, perçage et vissage opposé
Types de matériaux
Tous types de bois massifs, panneaux bois reconstitués, plastique et acier
Applications
Avec ou sans goupille dans le meuble, agencement, panneautage, doublage de panneau, accroche de tableau, logo
