T-JOINT – Connecteur pour vissage biais
Nouveau : T-JOINT D40 pour les liaisons d’éléments de construction bois avec efforts de traction ou de flexion – idéal pour le CLT.

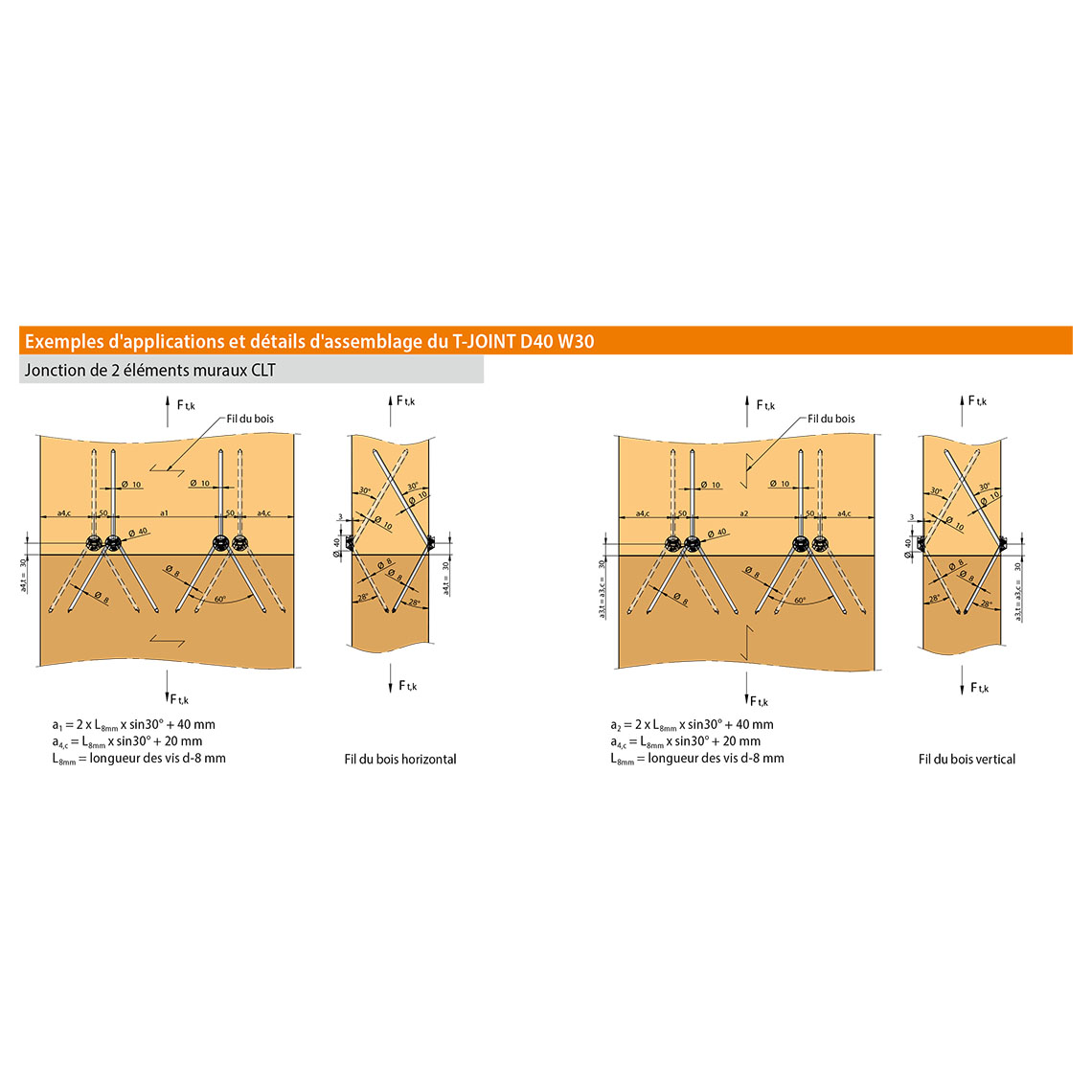

Avec T-JOINT D40 W30, Knapp a développé la solution idéale pour les liaisons avec efforts de traction ou de flexion. Ce nouveau connecteur utilise un vissage biais croisé sur deux côtés pour transmettre au mieux les efforts de traction directement d’un élément à l’autre au moyen de trois vis. T-JOINT D40 dispose d’une évaluation technique européenne ETA 19-0628 (utilisation en classe de service 1, 2 et 3), il peut se mettre en œuvre sur des sections de bois à partir de 80 mm de large.
Avantage du système :
- Optimise la résistance des vis dans le bois et permet ainsi d’en réduire le nombre
- Maximise la longueur de filetage des vis dans le bois
- Transmission directe des efforts d‘un élément à l’autre
- Montage possible en applique ou encastré dans le bois
- Peut se prémonter en atelier et reste démontable
- Réalise des assemblages bien jointifs
- Tenue en traction jusqu’à 26 kN pour des liaisons de panneaux CLT avec 3 vis

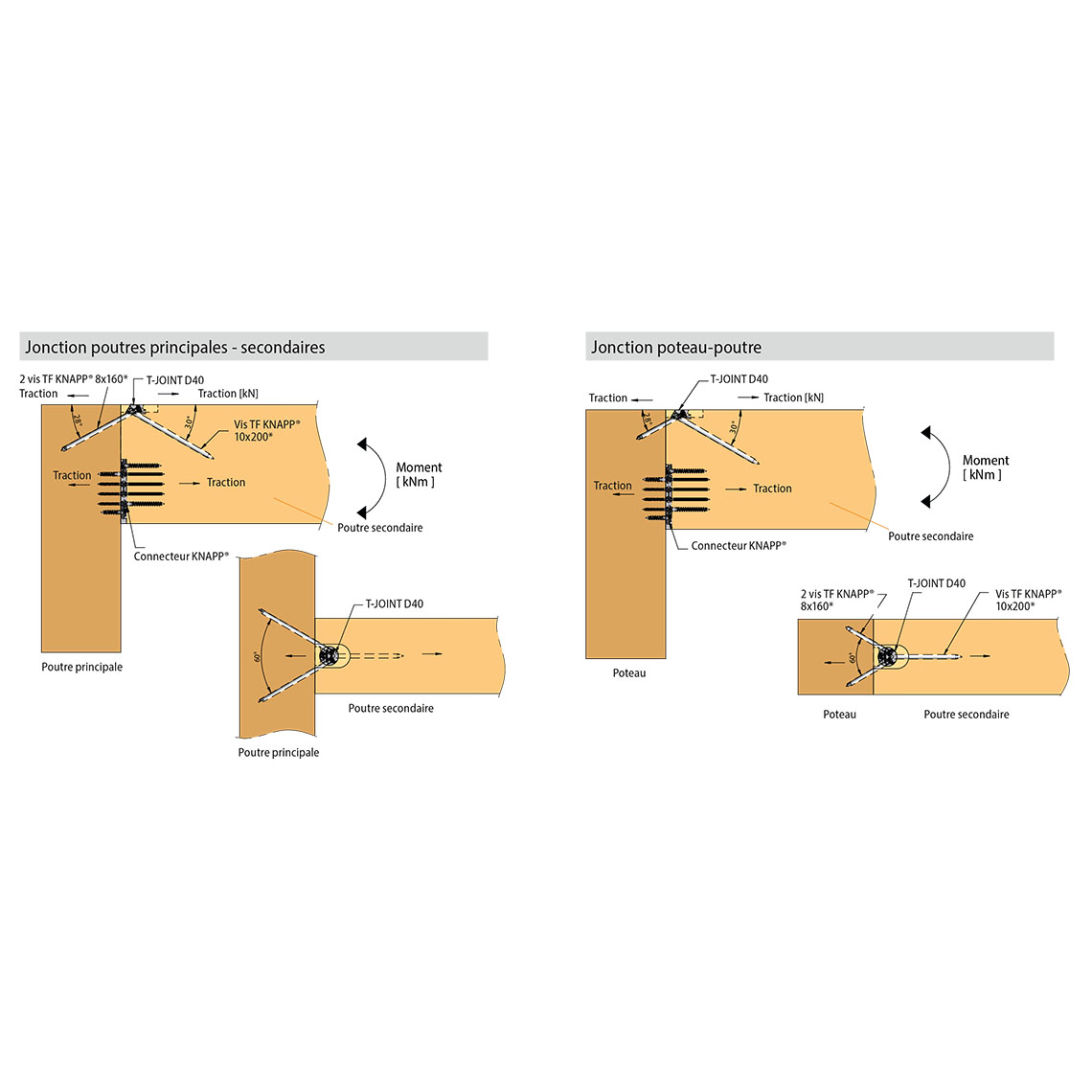

- Permet de supprimer les liens sur les jonctions poteaux-poutres de carports ou pergolas
T-JOINT D35 W30
Nouveau connecteur pour vissage biais
Connecteur T-JOINT pour vissage à fleur et en biais à 30° ou 45° dans la construction bois
Le vissage biais revêt une importance majeure dans la construction en bois moderne. Il se retrouve fréquemment, par exemple, pour l‘assemblage d’éléments muraux massifs contrecollés (CLT), pour le renforcement d‘assemblages soumis à des risques sismiques ou pour la réalisation d‘assemblages rigides.
T-JOINT permet le renforcement des vissages en biais avec un angle défini, il peut être multiplié et se justifie par un calcul statique. Le connecteur est très simple à utiliser, il augmente le degré de préfabrication et réduit les temps de montage en limitant considérablement le nombre de vis nécessaires.

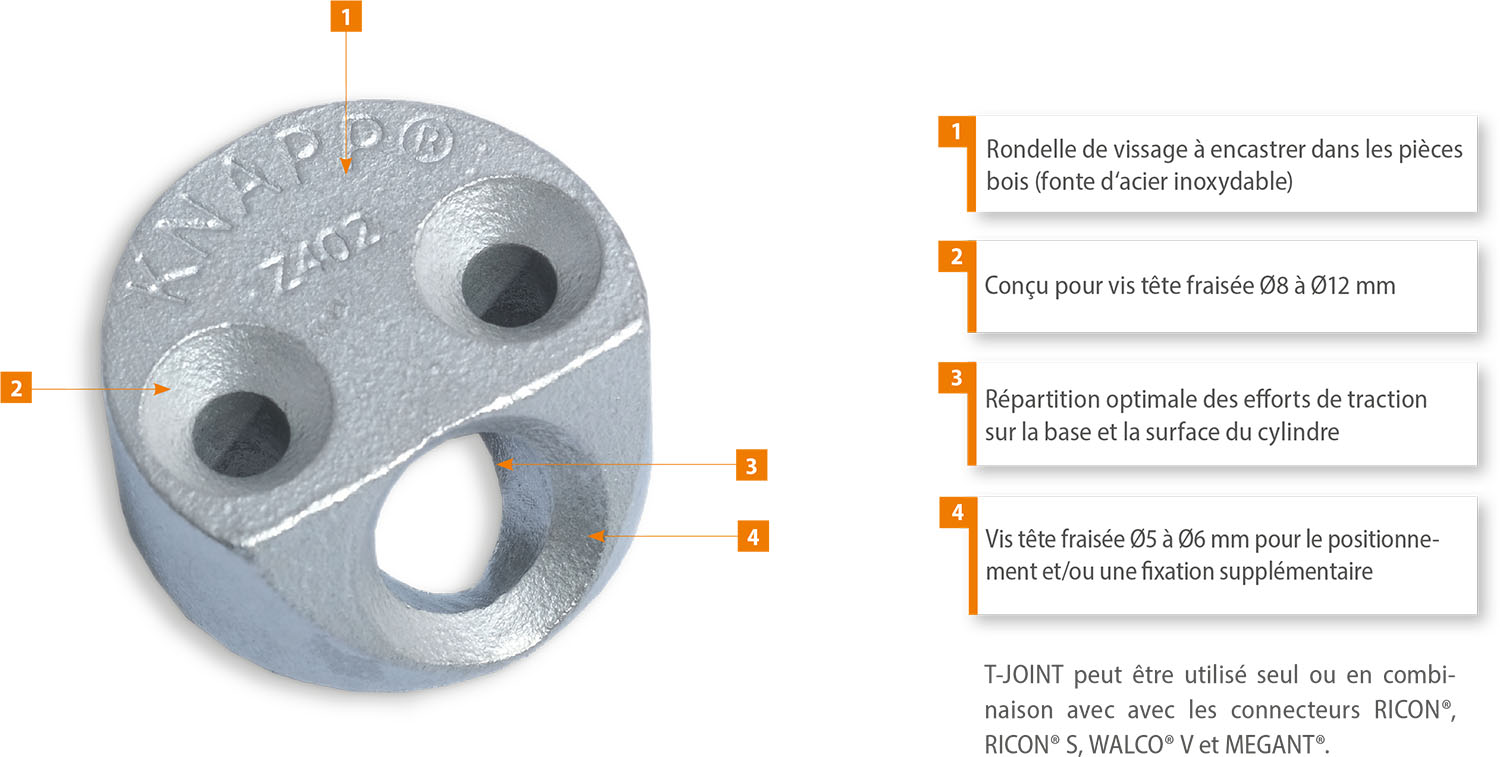

Matériaux
Fonte d‘acier (zingué) ou fonte d‘acier inoxydable
Avantages
Assemblage encastré à fleur, polyvalent, simple et rapide, assure un jointage propre pour assemblage d‘angle ou aboutage.Positionne et réduit le nombre de point de fixation.
Mise en œuvre
Avec un centre d‘usinage numérique ou avec les accessoires de mise en œuvre Knapp
Types de matériaux :
Lamellé collé, CLT, Baubuche, KVH, bois massif, MHM (murs massifs cloués)
Applications

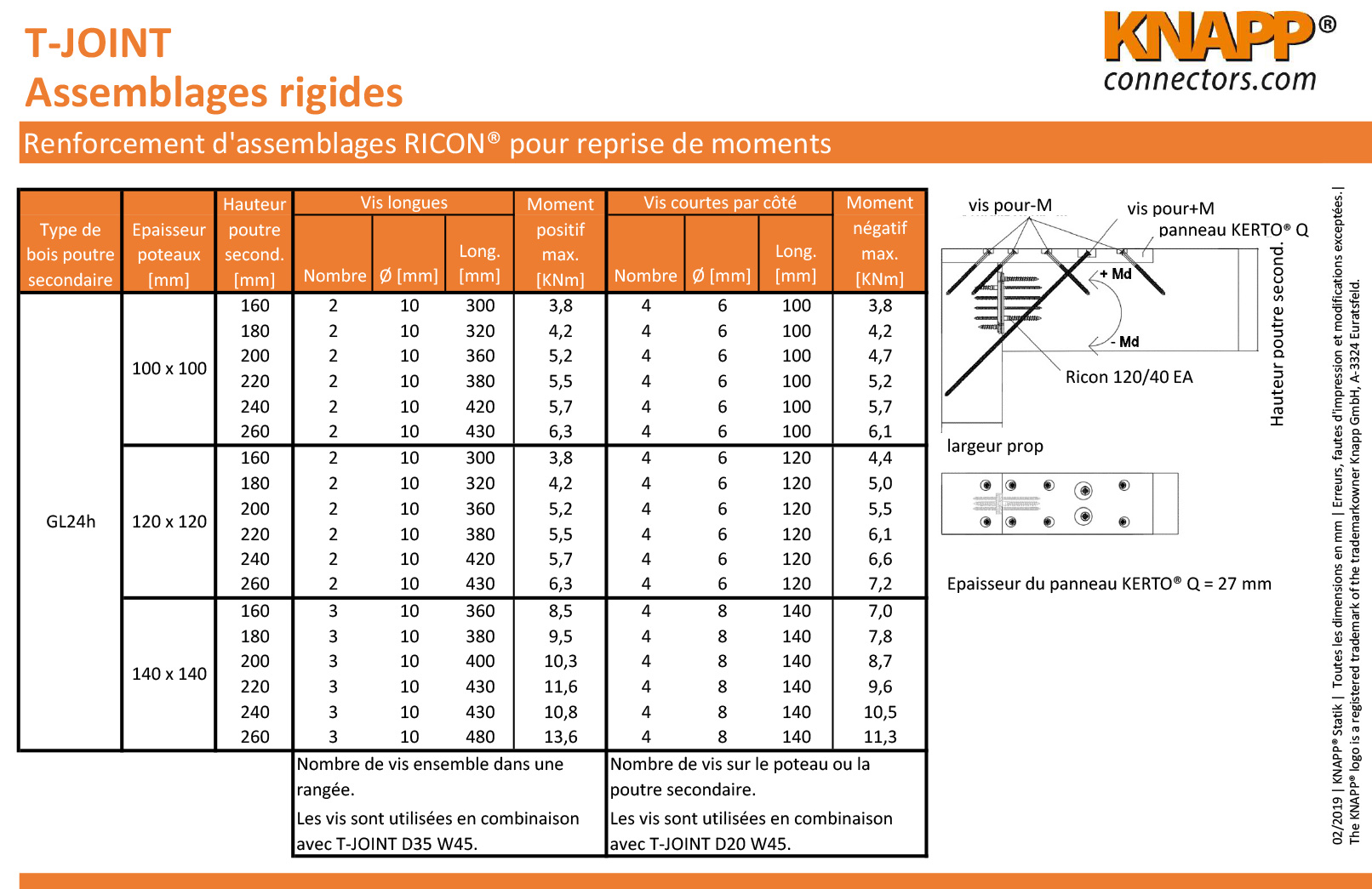

Pour jonctions de murs et aboutages de poutres, pour reprises d‘efforts de traction par l‘intermédiaire de feuillard en acier ou tirant bois, pour la réalisation d‘assemblages rigides (pour chevrons sur avancée de toit par ex.), possibilité d‘utilisation en combinaison avec d‘autres moyens d‘assemblage ou seul, peut également s‘utiliser en rénovation pour le renforcement d‘assemblages existants.
- À fleur – pas de dépassement du connecteur
- Diminue le nombre de point de vissage
- Gain de résistance – permet la reprise de charges en traction
- Efficace – préfabrication plus avancée
- Universel – peu s’utiliser en liaisons bois – bois ou bois – acier
- Polyvalent – peu s’utiliser pour des jonctions de mur à coupes droites ou en angles
- Points de vissage définis et justifiables
Le connecteur pour vissage T-JOINT peut s’utiliser pour ce type de projet :
- Connecteur pour jonctions de murs et aboutages de poutres
- Reprises d‘efforts de traction par l‘intermédiaire de feuillard en acier ou tirant bois, pour la réalisation d‘assemblages rigides

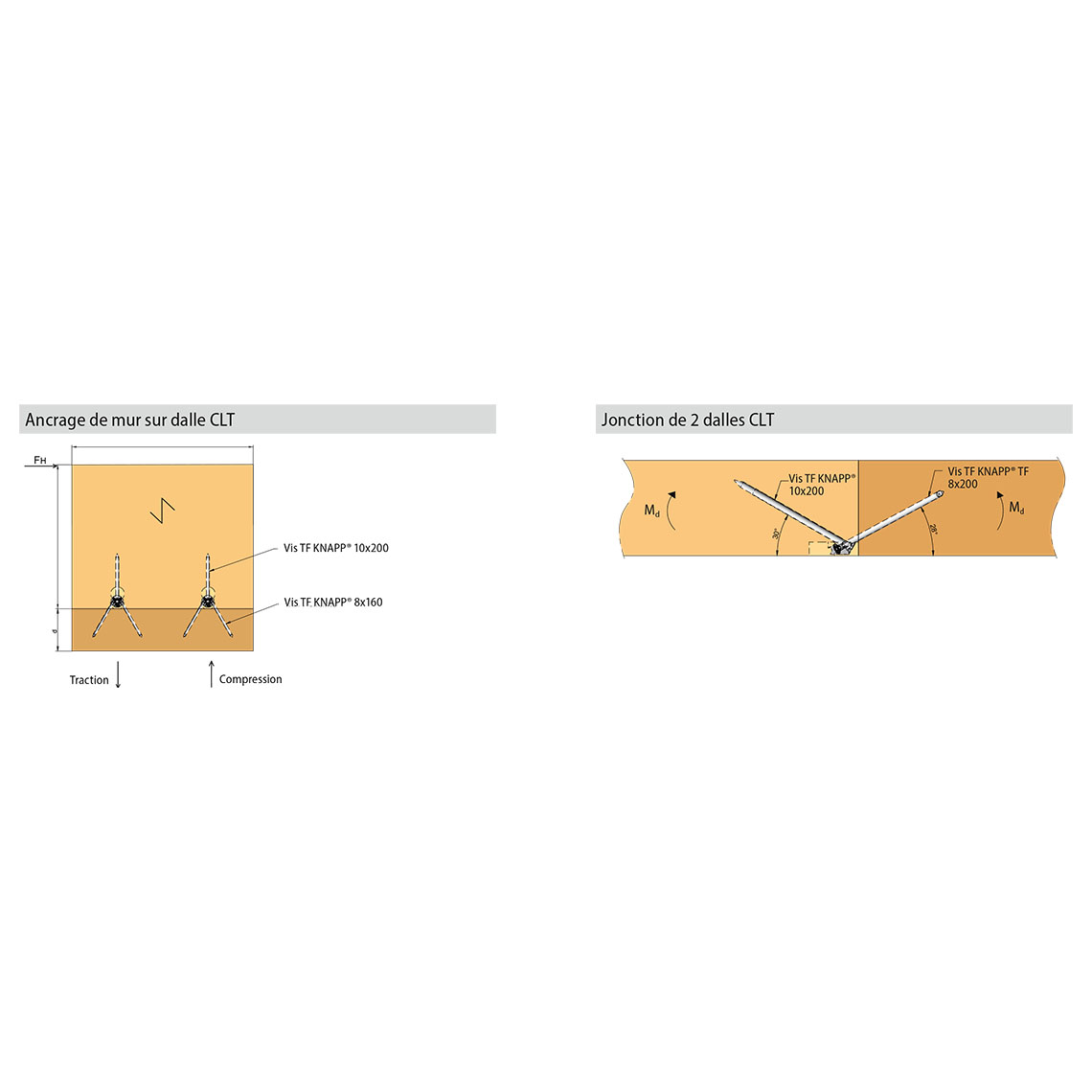

- Fixation de murs bois sur dalles
- Utilisation en combinaison avec d‘autres moyens d‘assemblage ou seul, peut également s‘utiliser en rénovation pour le renforcement d‘assemblages existants.
T-JOINT peut s’utiliser comme connecteur seul ou en combinaison avec nos autres connecteurs RICON®, RICON® S, WALCO® V ou MEGANT®.
Configuration :
- 2 2 poteaux 100x100x550 mm en lamellé collé GL24h
- 4 T-JOINT 20 avec 4 vis tête fraisée 6×120/65
Résultat d‘essai :Résistance caractéristique pour 2 paires de connecteurs T-JOINT 20 :
Ft,k = 20,20 kN
