QUICK-SET – assembleur corps de meuble en deux parties, sur base tourillon

Variante(s) produit :

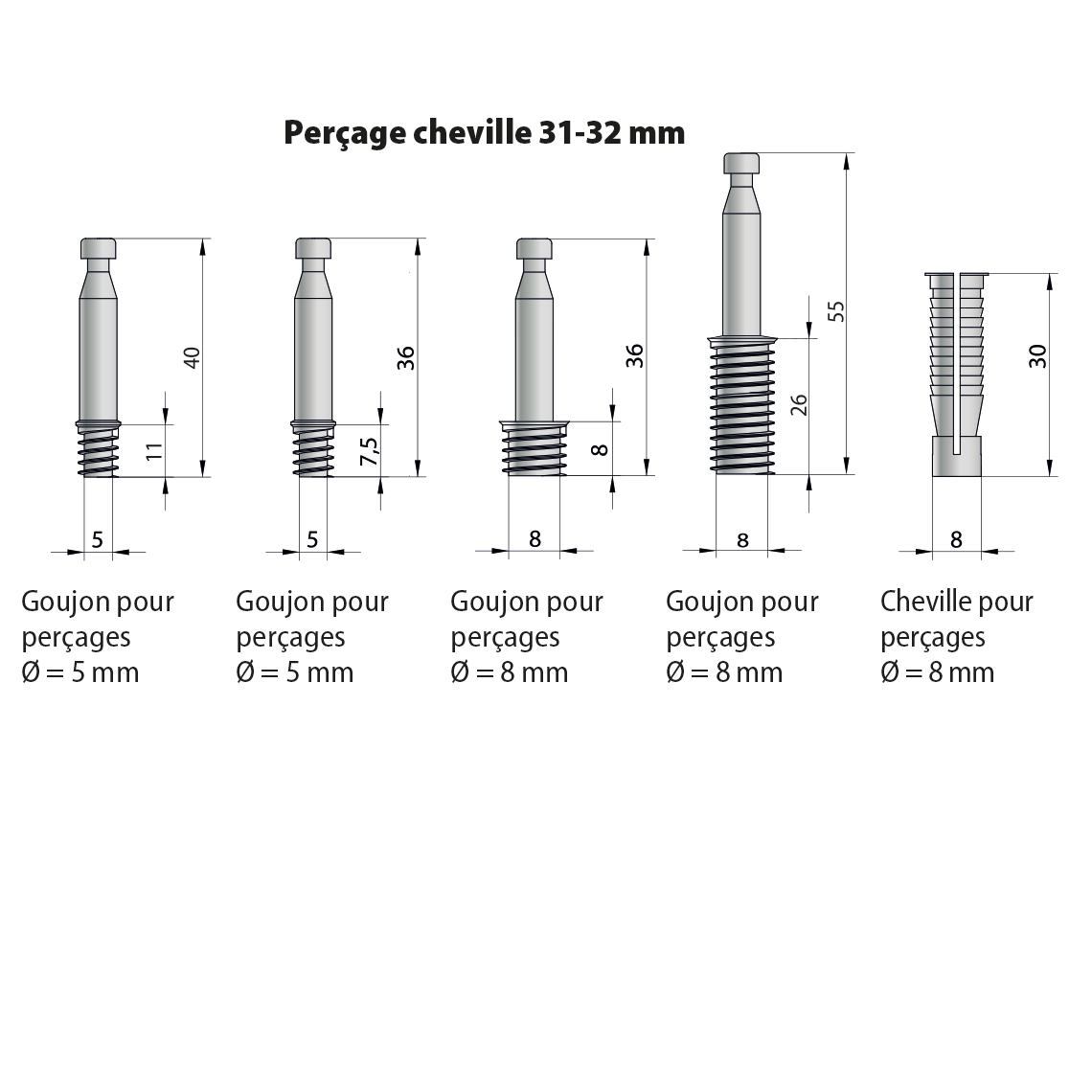

Cheville plastique et goujon métallique (ø 5 mm et 8 mm)

QUICK-SET est un assembleur simple et rationnel sur base d’usinage tourillon, pour l’assemblage de corps de meuble. Il existe 4 versions de goujons, en 5 et 8 mm de diamètre et en longueur de filetage de 7,5 – 11 ou 26 mm. La cheville diamètre 8 mm reste toujours identique. La version QUICK-SET en 5 mm peut s’utiliser sur les perçages en série (privilégié sur les centres d’usinages numériques) et la version en 8 mm sur les perçages de tourillons conventionnels. Les assemblages de panneaux intermédiaires avec jonction en face à face peuvent se faire pour des matériaux à partir de 16 mm d‘épaisseur.
Le goujon de 26 mm permet l’assemblage de panneaux sandwich et de pièces massives.

QUICK-SET est auto-serrant et une fois monté, il devient totalement invisible. Sa mise en œuvre est quasi identique à un tourillon bois classique à la différence du temps de montage qui est nettement inférieur. QUICK-SET est résistant de suite après emboitement.

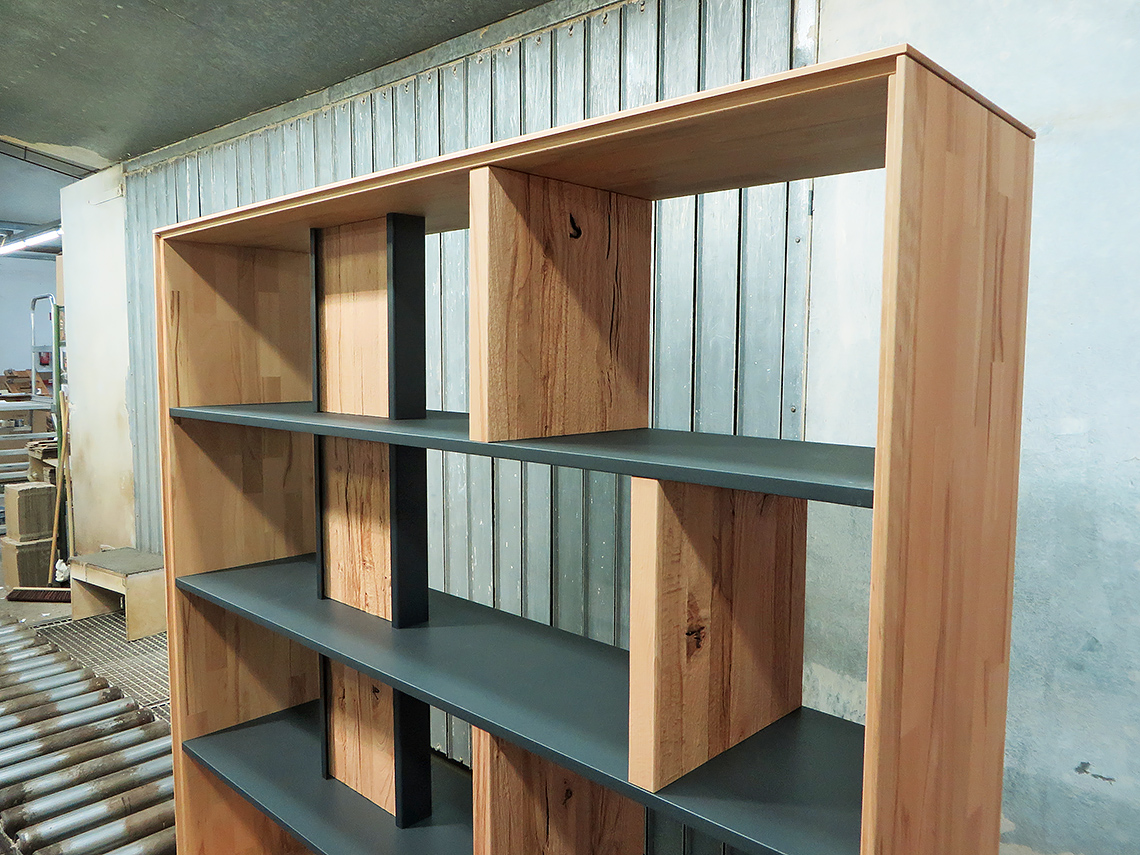

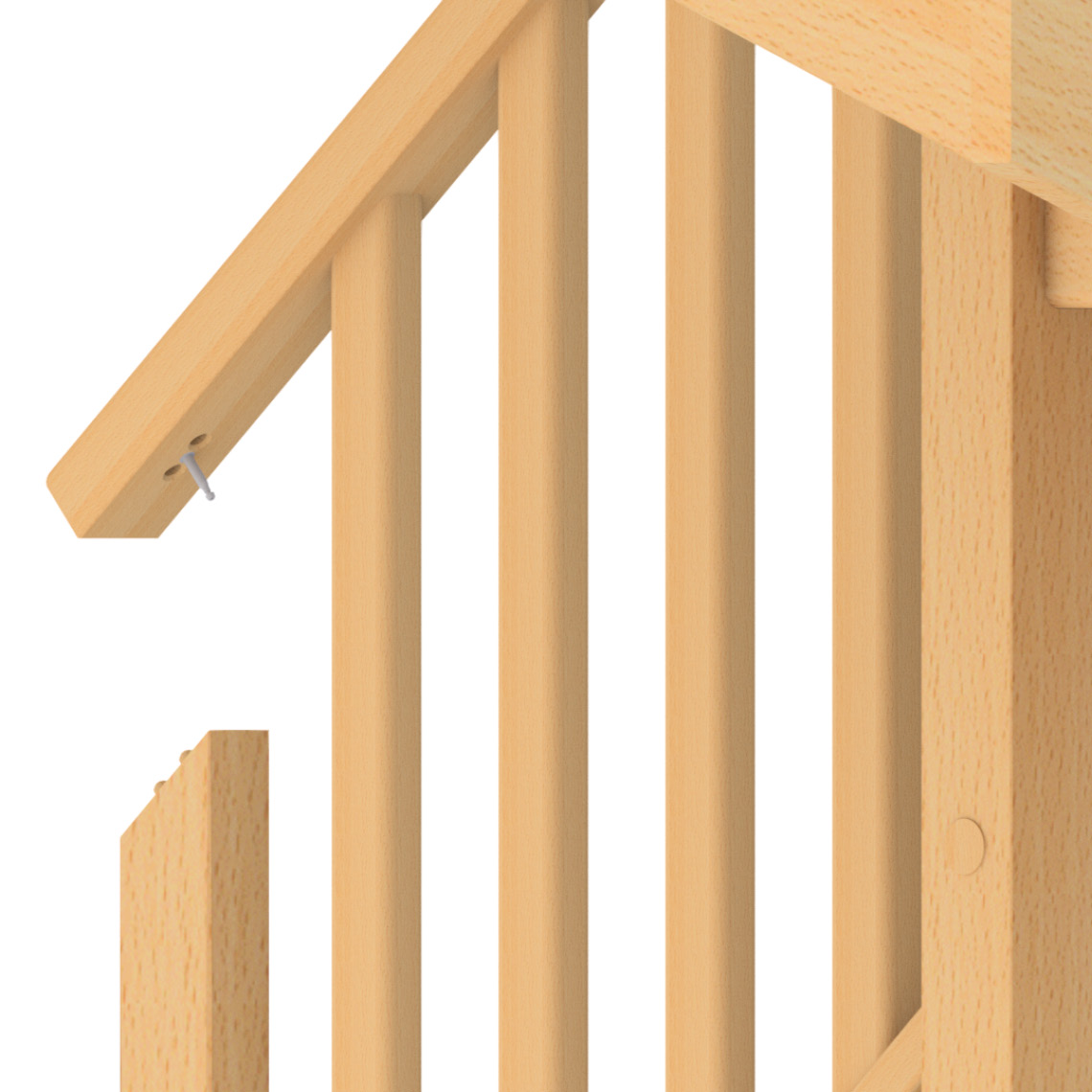

QUICK-SET ne requiert ni colle ni outils de serrage, son assemblage se fait par simple emboitement. Le montage des panneaux peut se faire simplement et rapidement sans serre joint directement sur chantier. Le transport et la manutention sont facilités. La résistance de l’assembleur à l’arrachement sur un panneau de particules de 19 mm est de 60 kg. En plus de son application principale pour l’agencement et l’assemblage de corps de meuble, QUICK-SET peut également s’utiliser pour l’assemblage de tiroirs, la fixation de cadre ou moulure sur panneaux ou comme aide au collage dans l’escalier par exemple. Il n’est pas rare de l’utiliser pour des aménagements de véhicules ou de bateaux.

QUICK-SET convient très bien au montage en série. De par sa mise en œuvre simple et conventionnelle, possible sur centre d’usinage numérique CNC ou perceuses multibroches et son montage très rapide il constitue une solution économiquement très intéressante.

Invisible – entièrement caché après emboitement, auto–serrant
Efficace – permet une finition maximum des pièces
Facilité de transport – les éléments peuvent être transportés à plat, cela évite des volumes inutiles. Le montage final se fait sur chantier
Rapide – gain de temps de production
Industriel – idéal pour mise en œuvre avec centre d’usinage numérique CNC
Résistant – l’assemblage n’est plus démontable après emboitement
Sûr – très bonne résistance à l’arrachement. Sur du panneau de particule de 19 mm jusqu’à 60 kg, sur du MDF de 16 mm jusqu‘à 73 kg, sur de l’épicéa massif de 17 mm jusqu’à 73 kg et sur du hêtre de 17 mm jusqu’à 85 kg

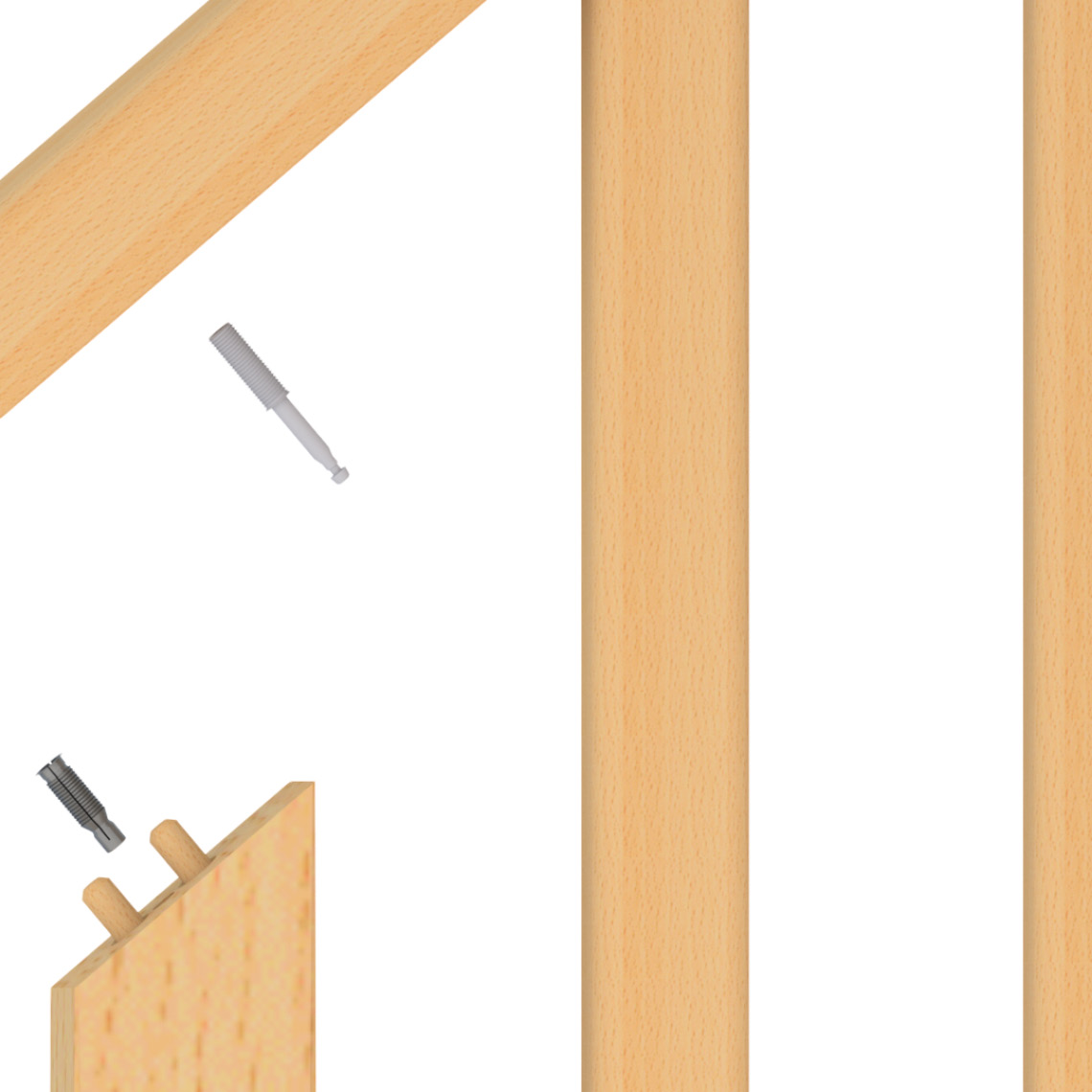

Pas de collage – QUICK-SET ne nécessite aucun collage grâce au profil en forme de queue de sapin sur l’extérieur de la cheville plastique et au principe d’emboitement sur le goujon qui est vissé

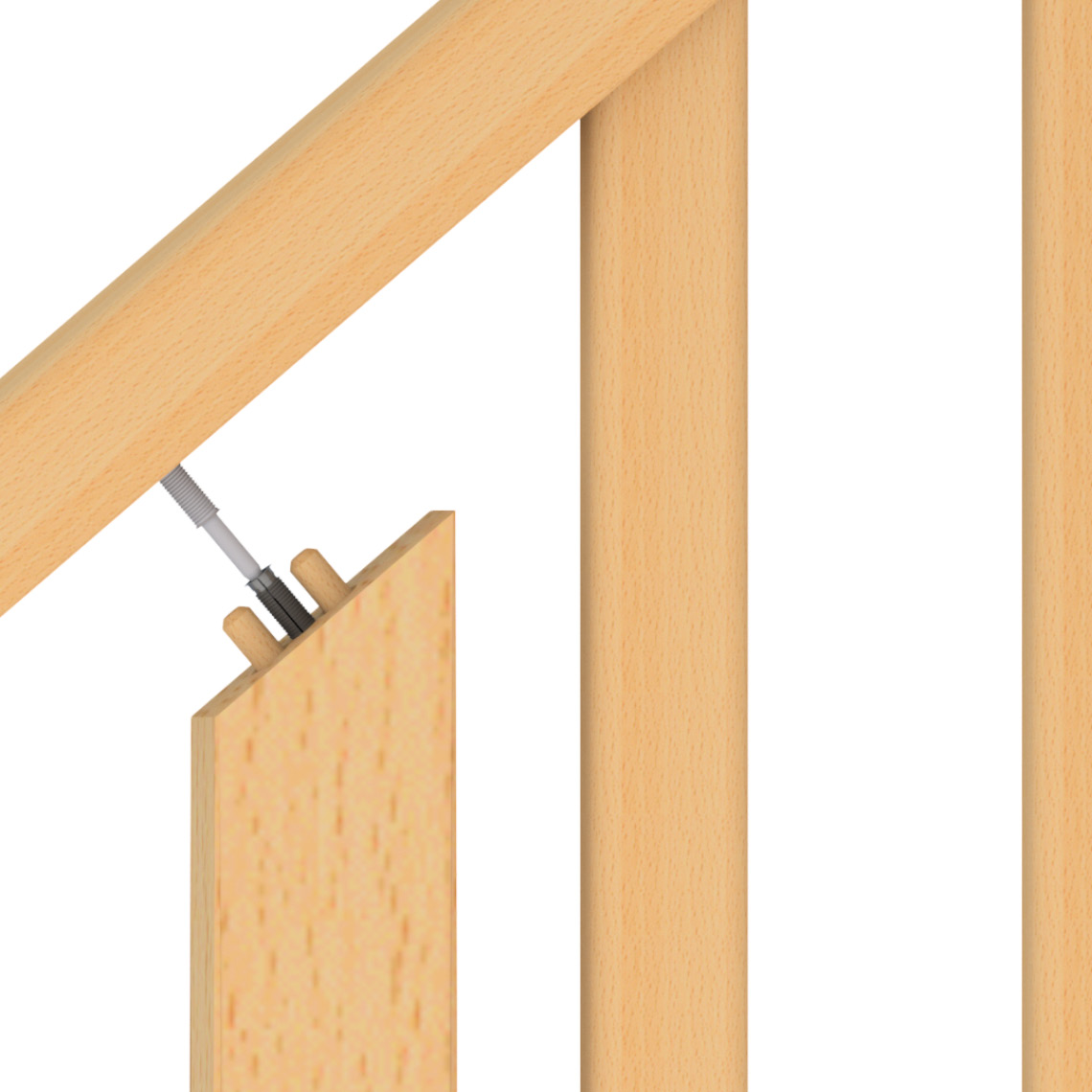

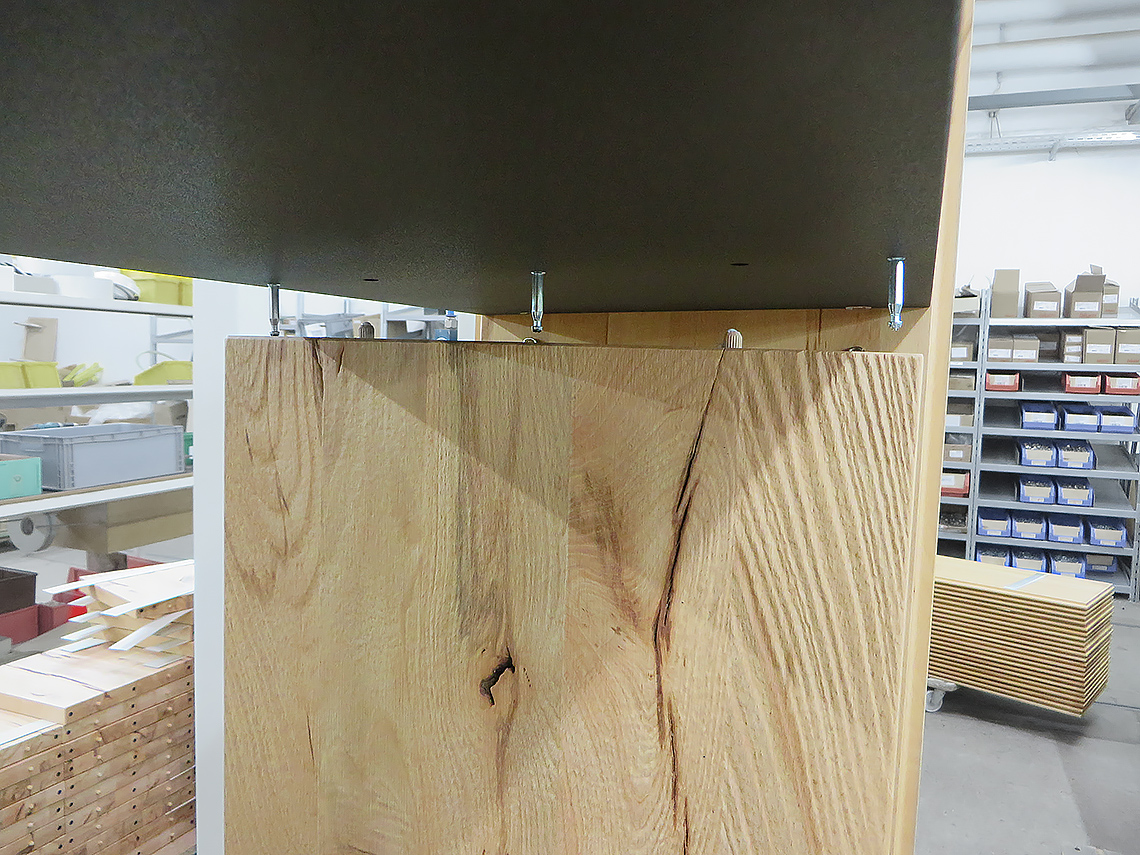

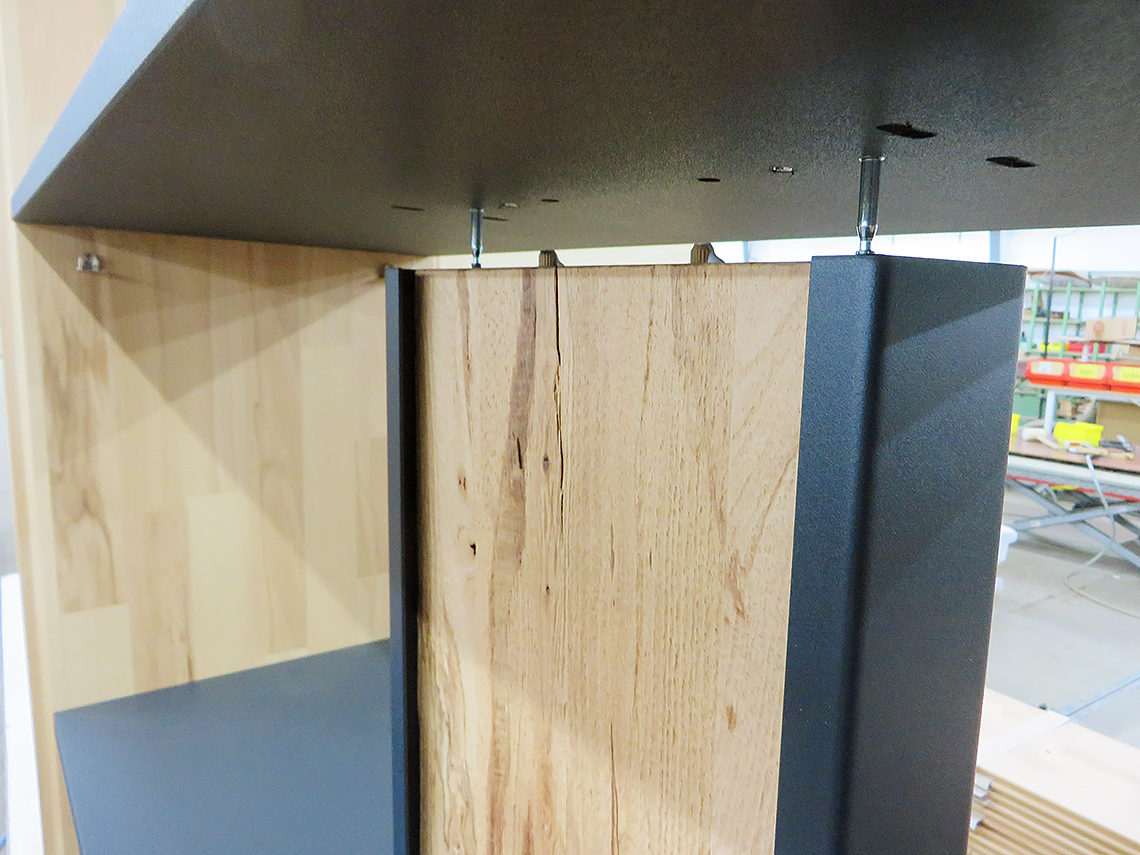

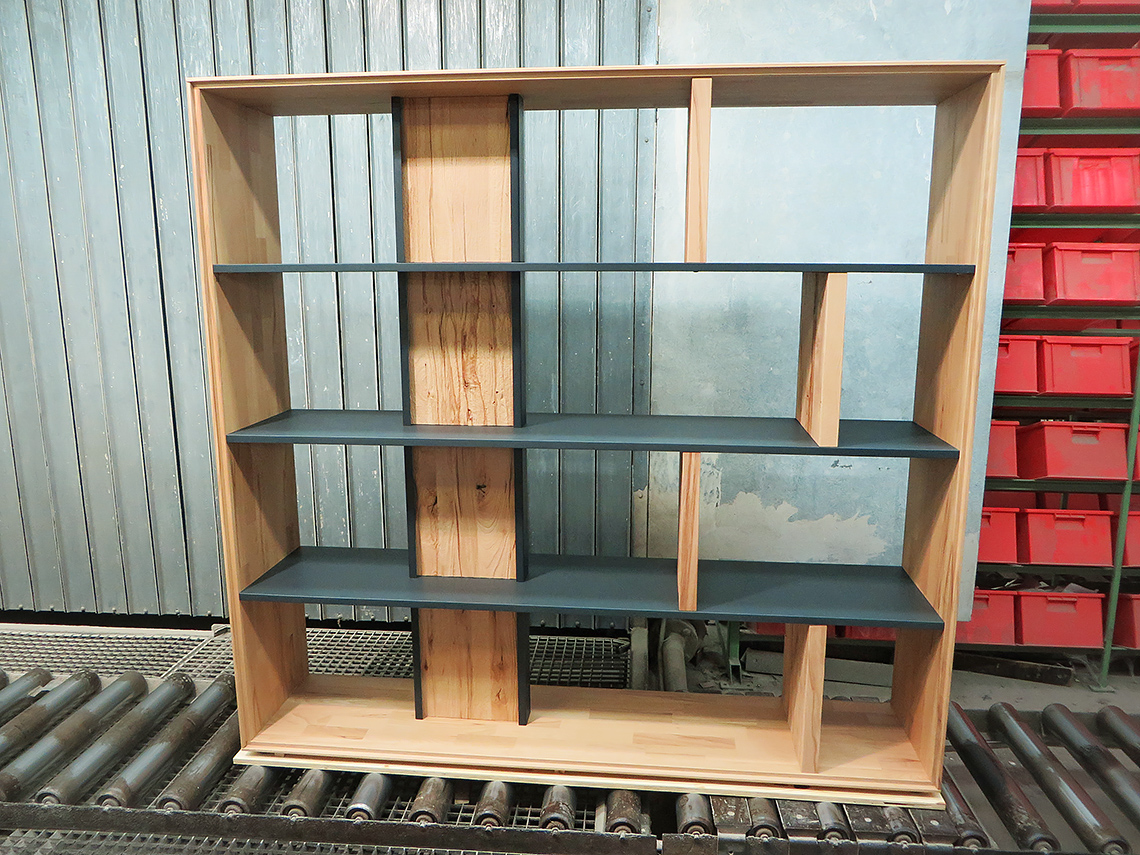

Conseil : L’assembleur permet le montage avec un panneau central (à partir de 16 mm d‘épaisseur) et deux panneaux pris dessus à 90° en face à face. La longueur de filetage du goujon étant de 7,5 mm, il est possible de réaliser un perçage Ø 5 mm traversant permettant de visser un goujon de chaque côté. Par exemple pour 2 tablettes fixées sur un montant intermédiaire.

Mise en oeuvre :

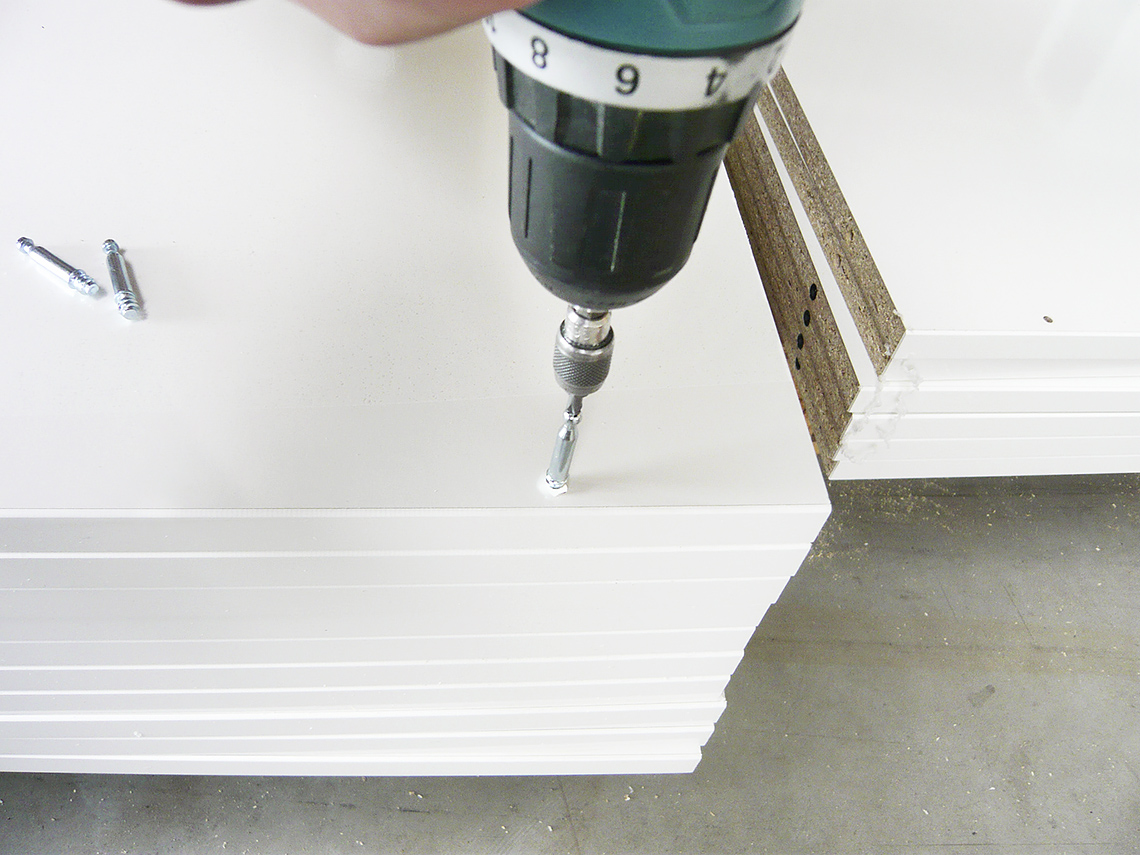

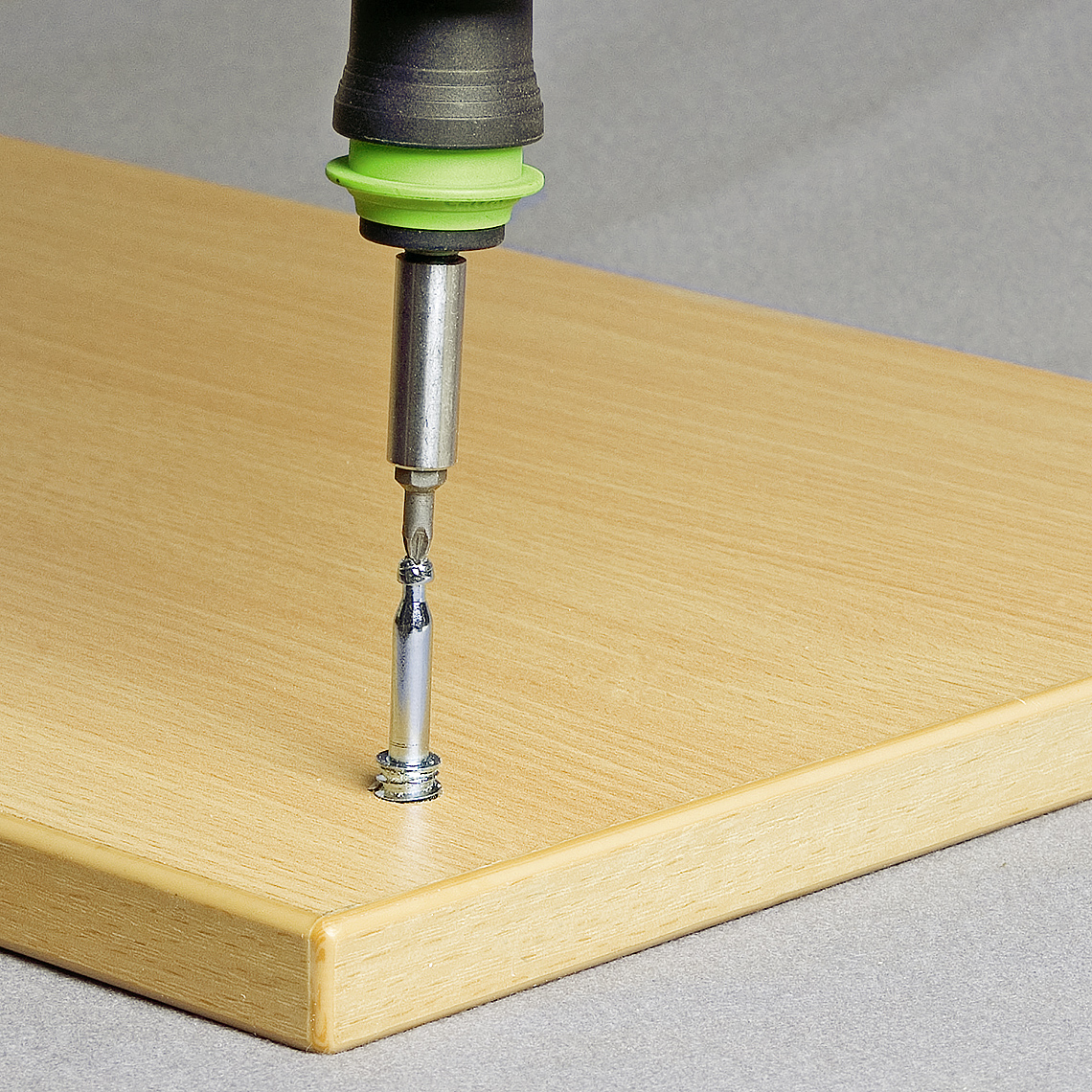

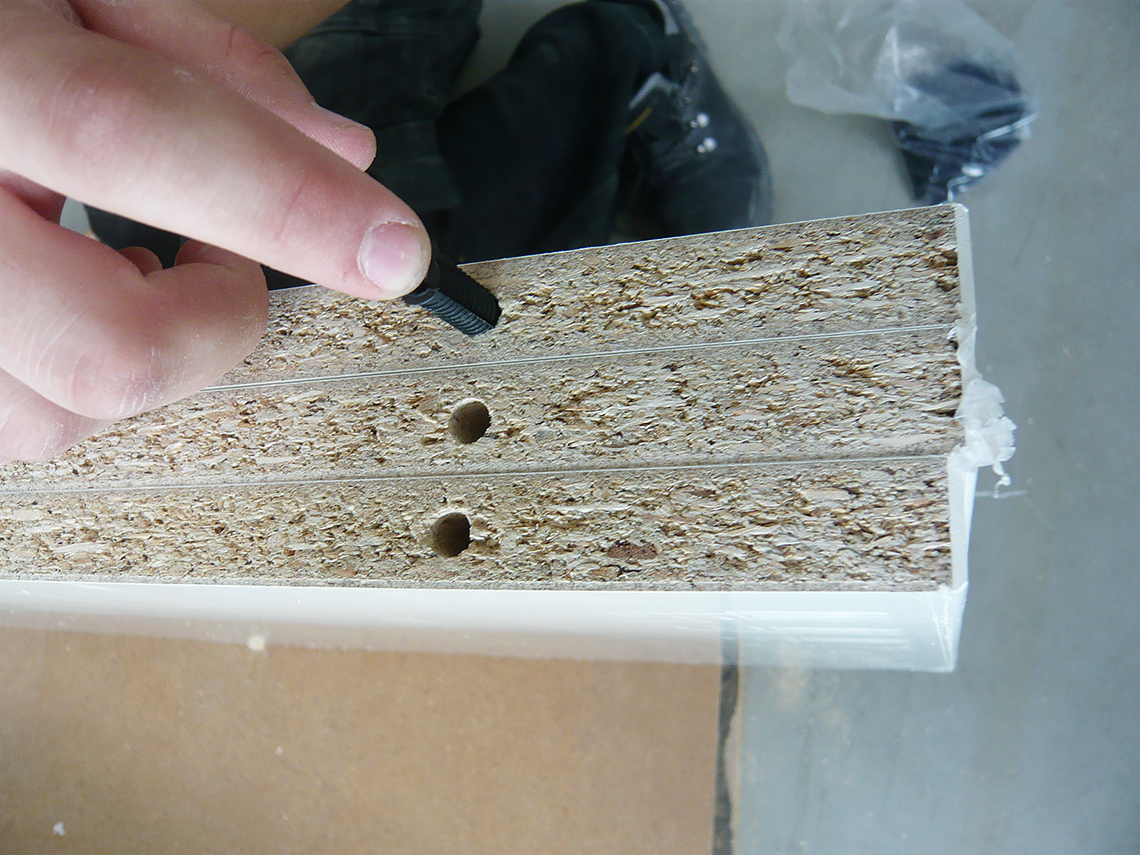

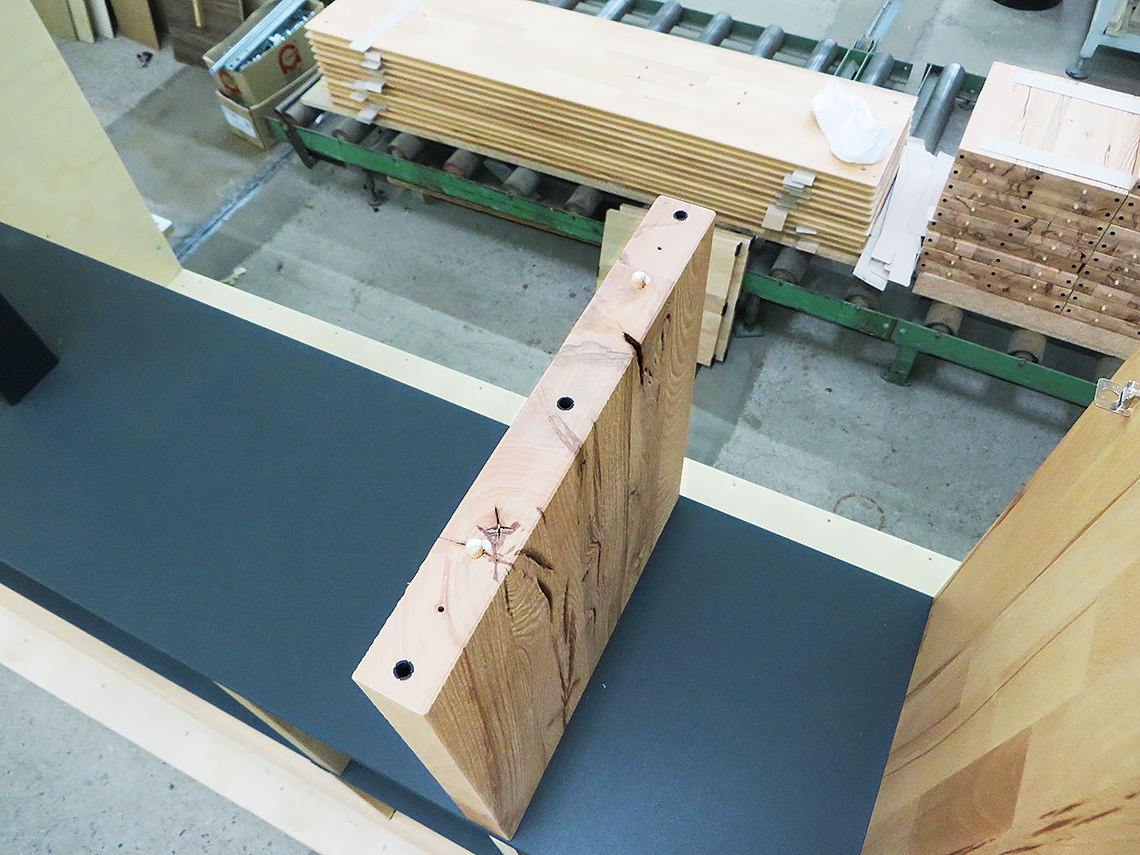

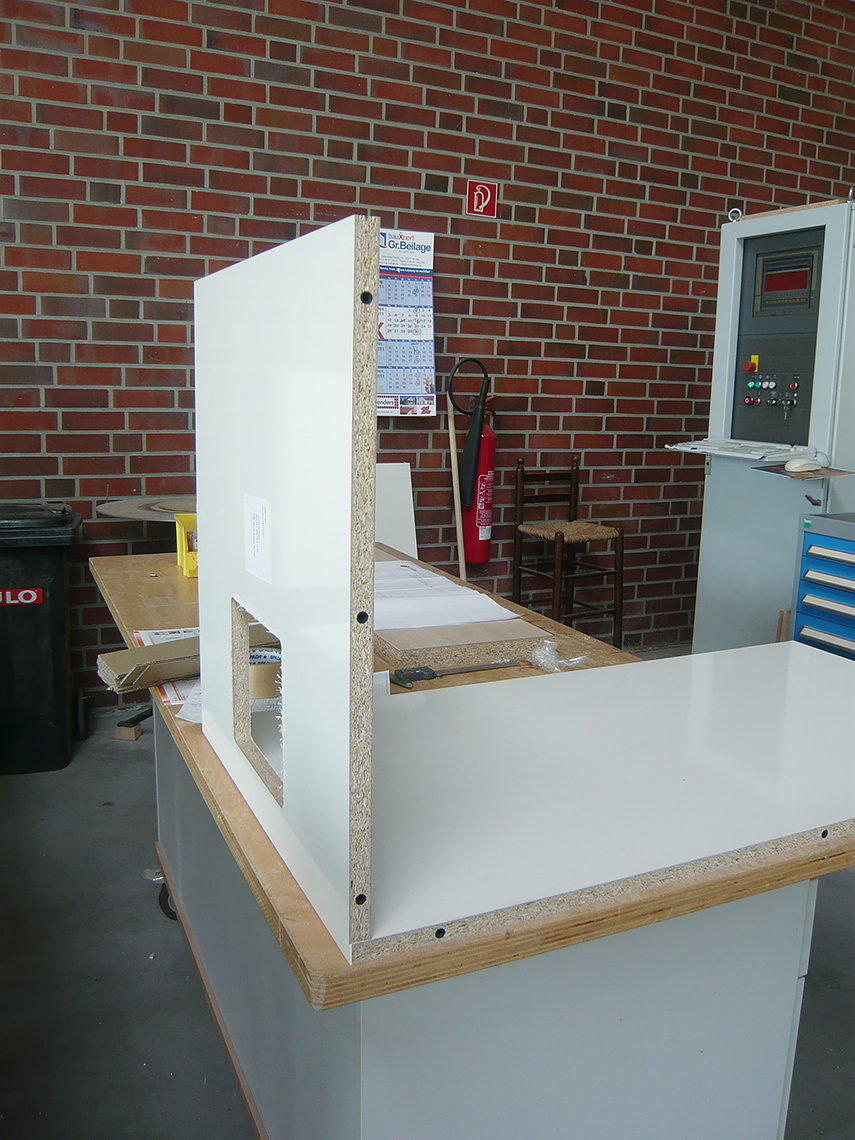

Pour la version avec goujon de 5 mm, le perçage sur la face du panneau est à réaliser en Ø 5 mm et sur chants en Ø 8 mm, la version avec goujon de 8 mm se perce en Ø 8 mm des deux côtés. Si les joints ne ferment pas parfaitement fraiser légèrement au niveau des perçages du goujon, sur la face du panneau. Pour la mise en œuvre du goujon Ø 8 mm L-26 mm sur du bois massif, nous recommandons de percer avec une mèche Ø 8,5 mm afin de permettre un vissage plus facile.

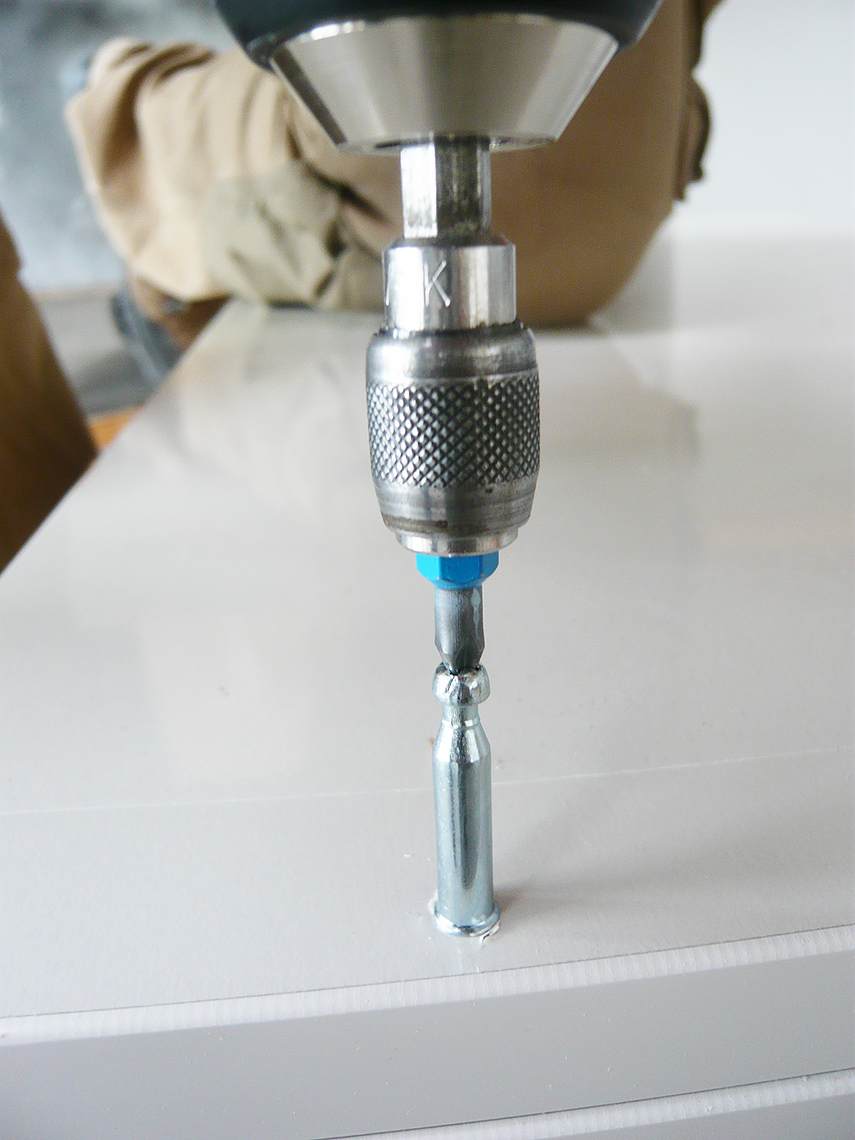

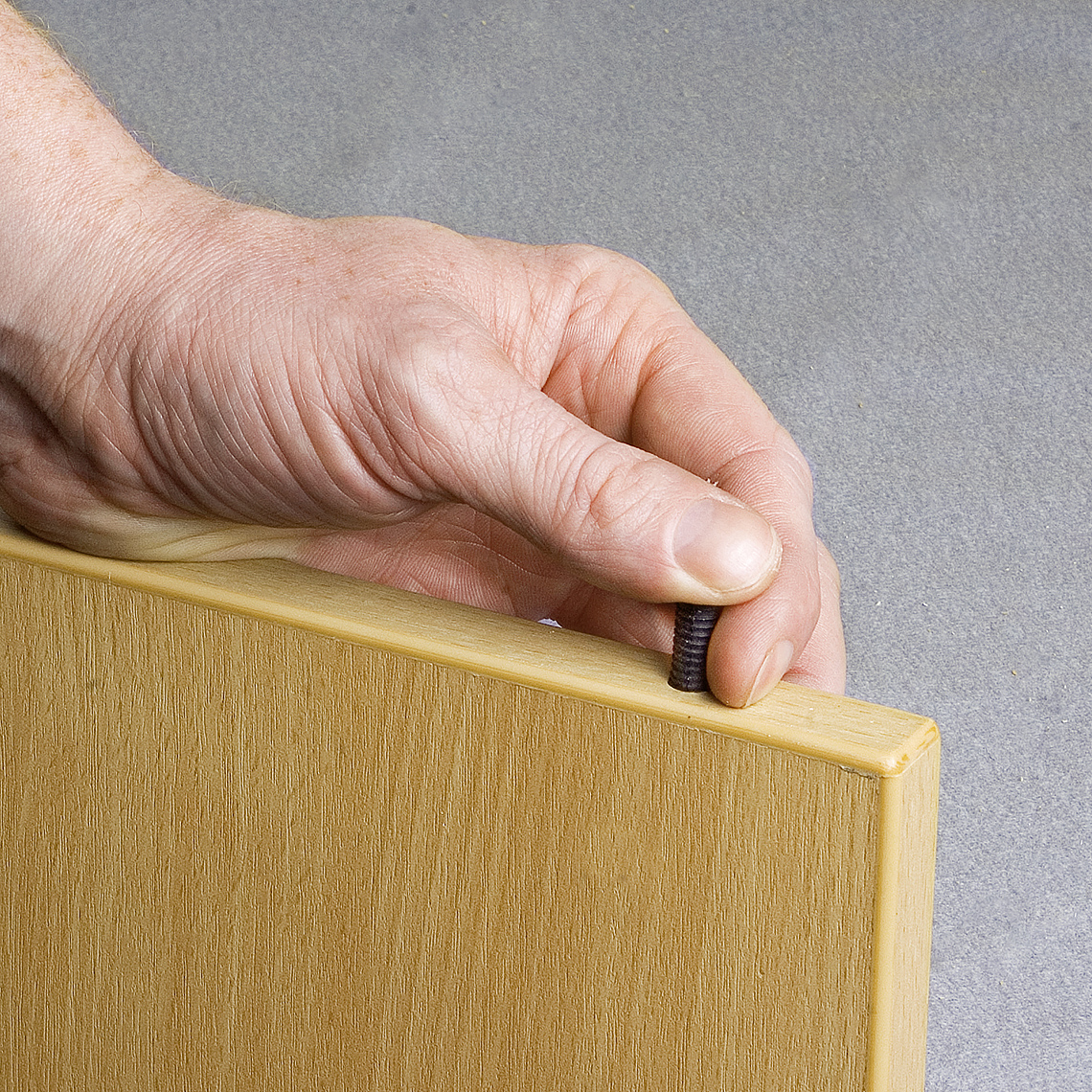

La profondeur de perçage côté cheville doit respecter une profondeur de 31 à 32 mm. Avec le vissage du goujon à fleur sur le panneau, cela garanti un tirage optimal lors de l’emboitement des deux pièces et un jointage propre des panneaux. La cheville plastique est juste poussée dans le trou sans colle.

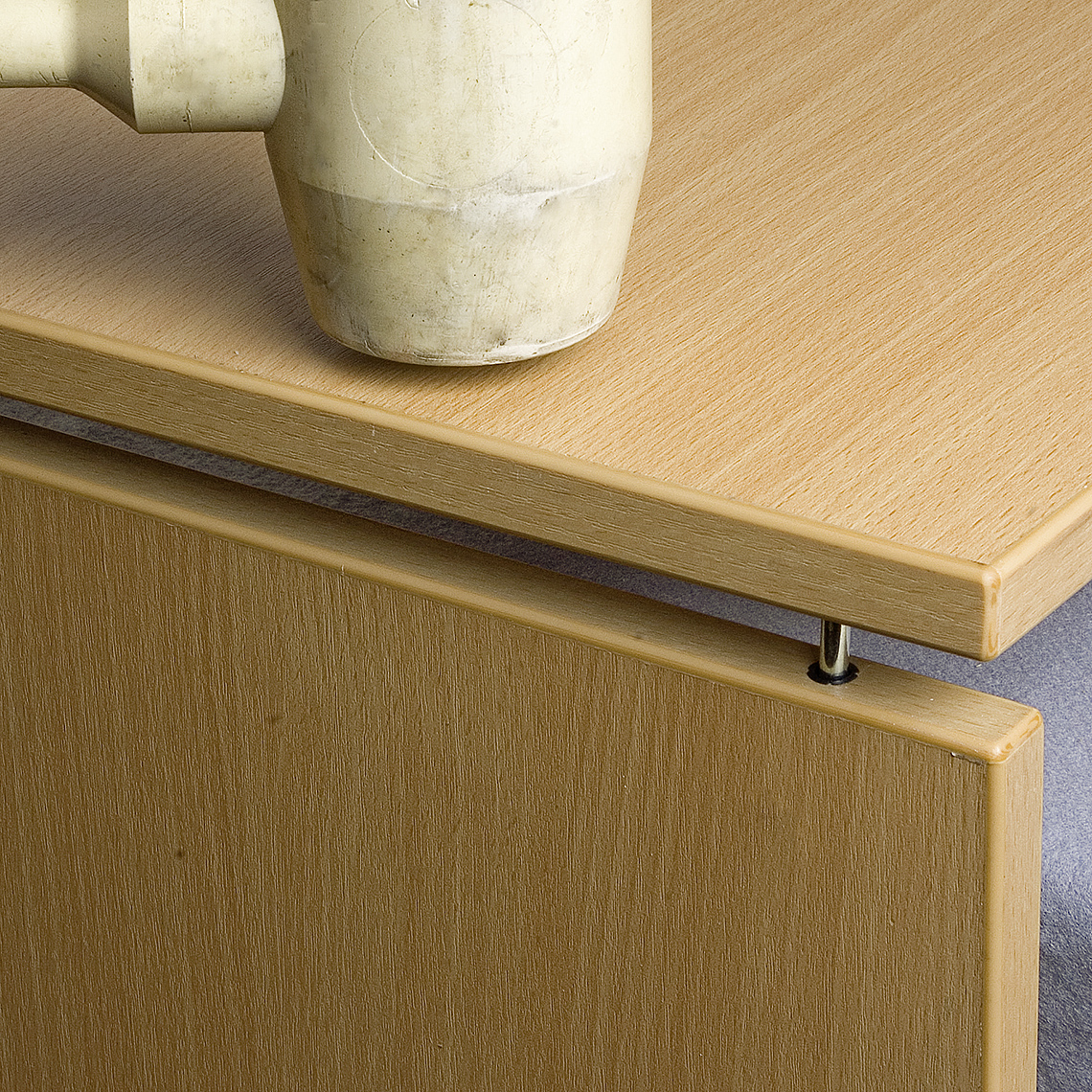

Après préparation des éléments, l’assemblage est réalisé par simple emboitement avec l’application d’une légère pression. Nous recommandons d’utiliser env. 5 à 6 QUICK-SET sur une longueur de 600 mm.

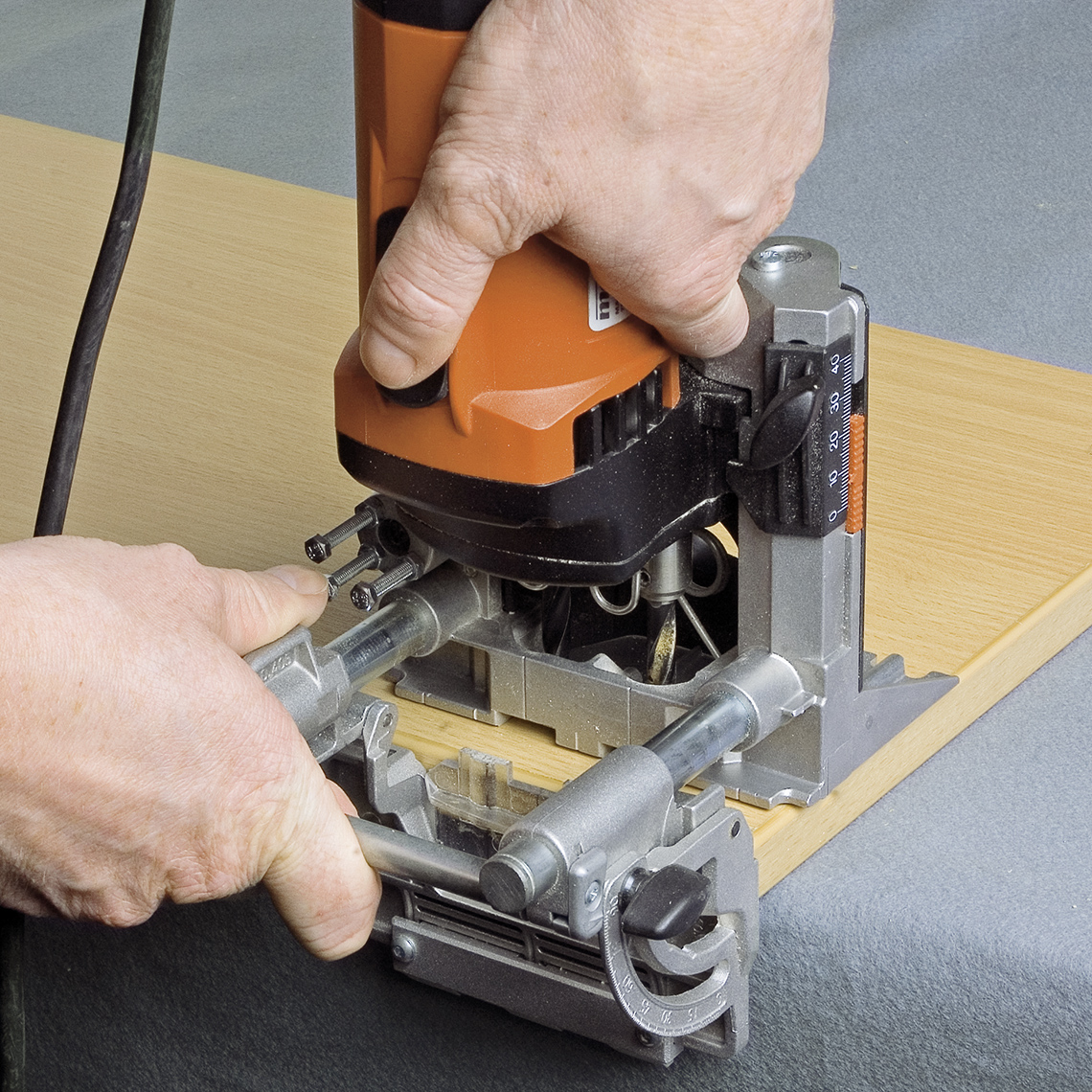

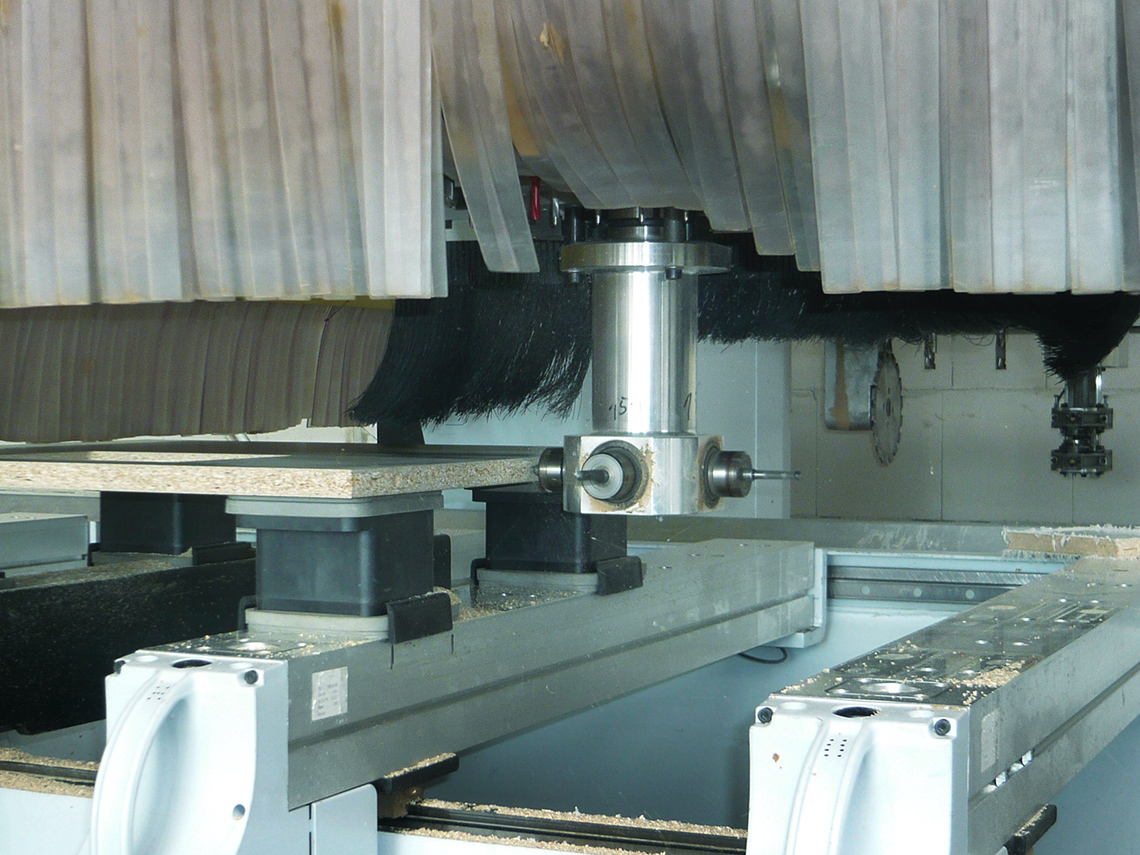

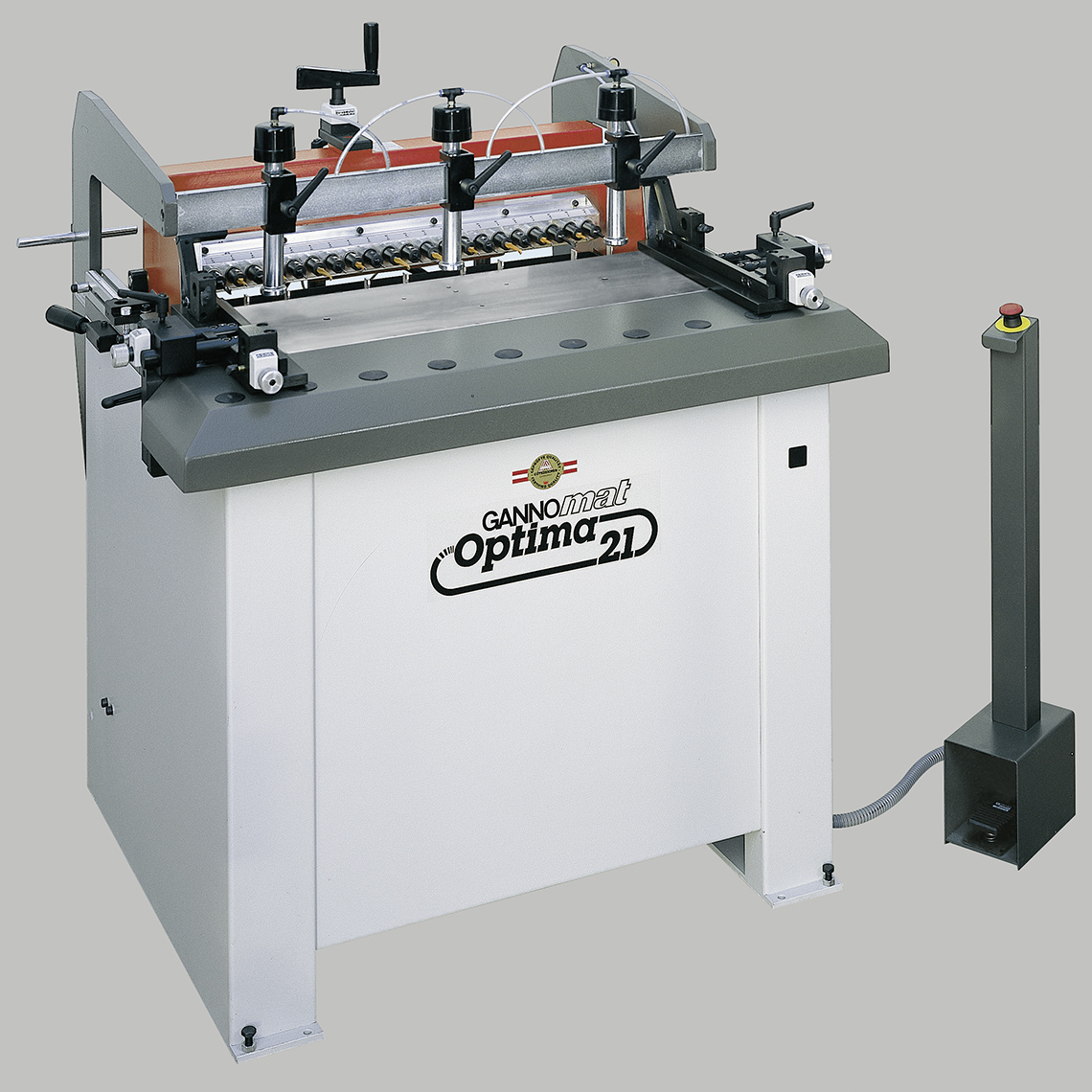

Usinage : avec tourillonneuse multibroche ou centre d’usinage numérique CNC

Conseil : nous déconseillons dans la mesure du possible l’utilisation complémentaire de tourillons bois afin d’éviter des tensions de serrage à l’emboitement

Perçage : l’ensemble des dimensions d’usinage sont disponibles sur la notice de mise en œuvre.
