MODULAR accroches doubles
MODULAR accroches doubles
Les assembleurs MODULAR accroches doubles sont spécialement conçus pour la réalisation d’agencements et l’assemblage de caissons de meubles. Produits en acier à ressort ils sont disponibles en deux largeurs pour les matériaux de 16 et 19 mm. Utilisés en combinaison avec deux vis à épaulement (nombreuses versions disponibles), ils offrent, en plus des jonctions entre matériaux bois, la possibilité de réalisations d’assemblages mixtes avec d’autres matériaux. Divers types d’assembleurs sont disponibles, passants, non verrouillants, semi-verrouillants et verrouillants, chacun en différentes dimensions, vous trouverez certainement la bonne combinaison. Les références présentées sur cette page n’incluent pas les vis à épaulement MODULAR.
Le système MODULAR permet de liaisonner rapidement et facilement des panneaux entre eux, par simple emboitement, sans vissage, en toute sécurité et de façon invisible. Les assemblages réalisés apportent une très bonne rigidité de l’assemblage, pour le montage de caissons, dans certaines conditions il est possible de ne pas utiliser de panneau de fond pour la stabilité. En utilisant les versions dites « passantes » il est possible d’insérer des tablettes entre 2 montants fixes, par simple glissement de la tablette de l’avant à l’arrière tout en gardant l’invisibilité des assemblages. Pour les versions non verrouillantes et semi-verrouillantes le démontage et le remontage est possible de très nombreuses fois sans aucun dommage.
MODULAR existe en version simple clip, double clip et clip anti-rotation. Le connecteur à double clip MODULAR est unique en ce sens qu’il crée deux points de contact en un seul connecteur, ce qui permet de réduire le temps d’installation. Avec deux rampes en acier à ressort, ce connecteur est non seulement protégé contre la torsion, mais il est également disponible dans différentes combinaisons de clips, par exemple avec un clip non verrouillé (4039) et un clip verrouillé (4038).
| Applications | Caissons de meuble, dressings, bibliothèques, rayonnages, agencements, liaisons de tablettes, parois intermédiaires. |
| Avantages | Assemblage coulissant, invisible et auto-serrant, mise en œuvre sur système 32 mm, démontable et remontable sans dommage et sans outils, peut également être mis en œuvre sur des profilés métalliques. |
| Type de matériaux | Tous types de bois massif et panneaux bois reconstitués, à partir de 16 mm. |
| Mise en œuvre | Avec une toupie, une CNC, une mortaiseuse à mèche, une défonceuse portative. |
| Fixation | Avec des vis tête ronde (TR) ou tête fraisée (TF) jusqu’à Ø 4,5 mm (longueur selon besoin) et des vis à épaulement. |
| Accessoires | Gabarit de perçage et de profondeur | Réf. Z4032C |
Montage rapide
- Efficace et très bien adapté à l’utilisation dans des productions en série.
- Les composants s’assemblent facilement en quelques secondes.
- Réduit les coûts de main-d’œuvre et d’équipement.
- Efficace : haut degré de préfabrication.
- Les composants peuvent être transportés à plat et facilement assemblés sans outils sur chantier (évite le transport de volume vide).
Assemblages invisibles
- Finitions parfaites pour les architectes et les clients très exigeants
- Montage entièrement ou partiellement invisible, différentes possibilités de mise œuvre
Auto-serrant
- Joints d’assemblage bien fermés
- Démontage et remontage possible sans dommage
Polyvalent
- Pour les matériaux à partir de 16 mm d’épaisseur et plus.
- Pour tous les matériaux bois massifs et dérivés du bois, le plastique ainsi que l’acier et l’aluminium.
- 4 types d’assembleurs : passants, non verrouillants, semi-verrouillants et verrouillants.
Durable et très résistant
- Assemblage robuste en acier à ressort
- La résistance des ferrures peut être augmentée en utilisant des vis tête ronde plus longues (par ex. 5 x 60).
- Parfait pour la production industrielle avec CNC
- Il est possible de souder les ferrures MODULAR sur l’acier.

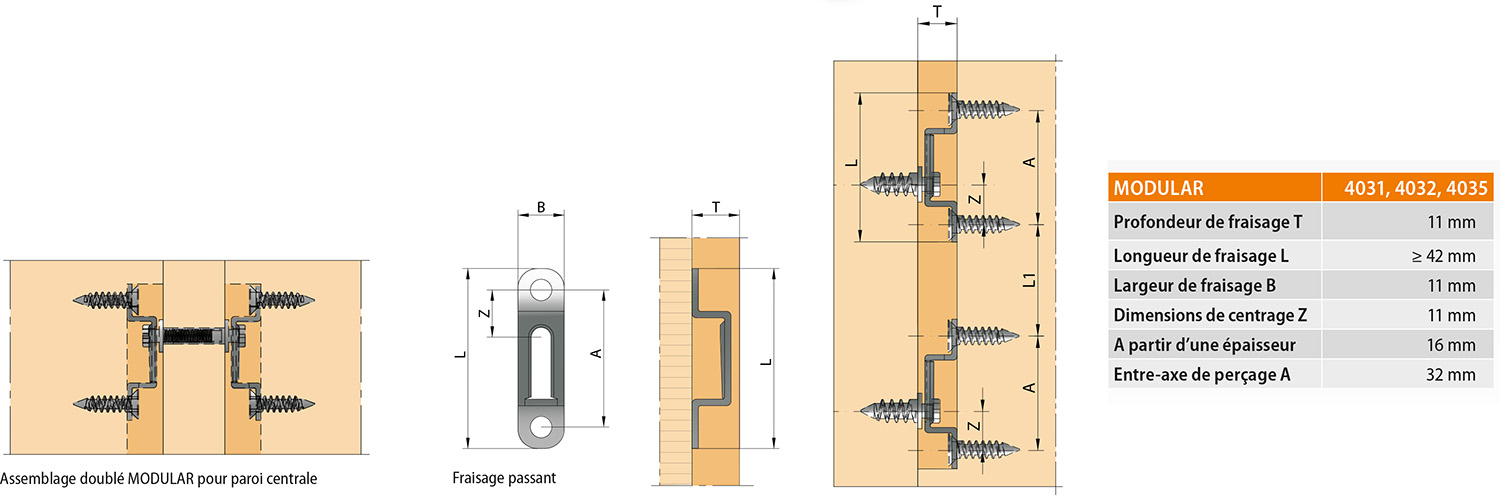

- Les poches destinées à recevoir les assembleurs sont généralement fraisées dans le chant des panneaux, mais elles peuvent également être fraisées sur la face si le design l’exige.
- Pour éviter que les pièces qui s’emboîtent ne créent un point pivot (sans dispositif anti-rotation), fixez la vis à épaulement dans la poche et le clip sur la face du panneau.

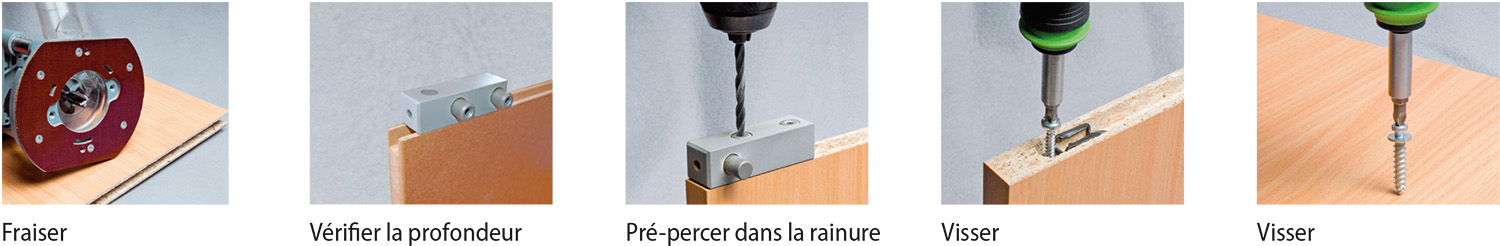

- Si l’usinage est réalisé de façon manuelle, utilisez notre gabarit de perçage et de profondeur MODULAR pour obtenir une installation parfaite à chaque fois.
- Utilisable pour tous les matériaux en bois et en panneaux bois.

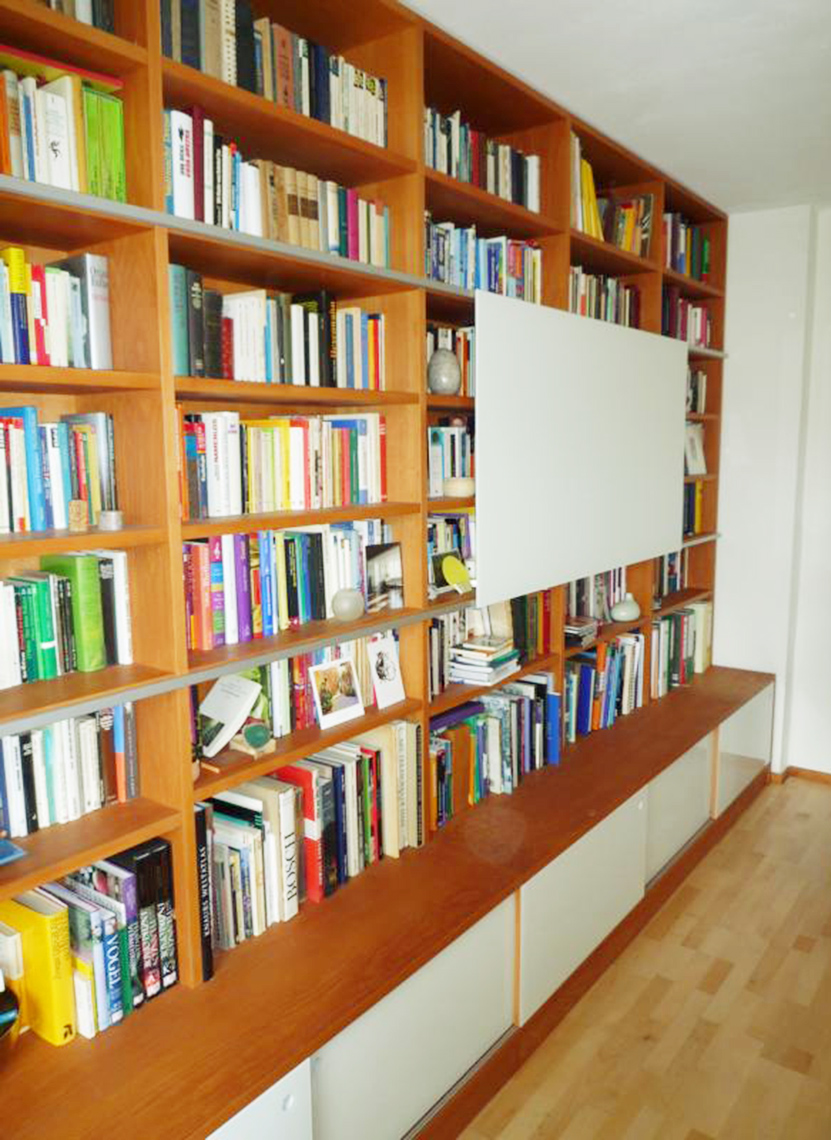

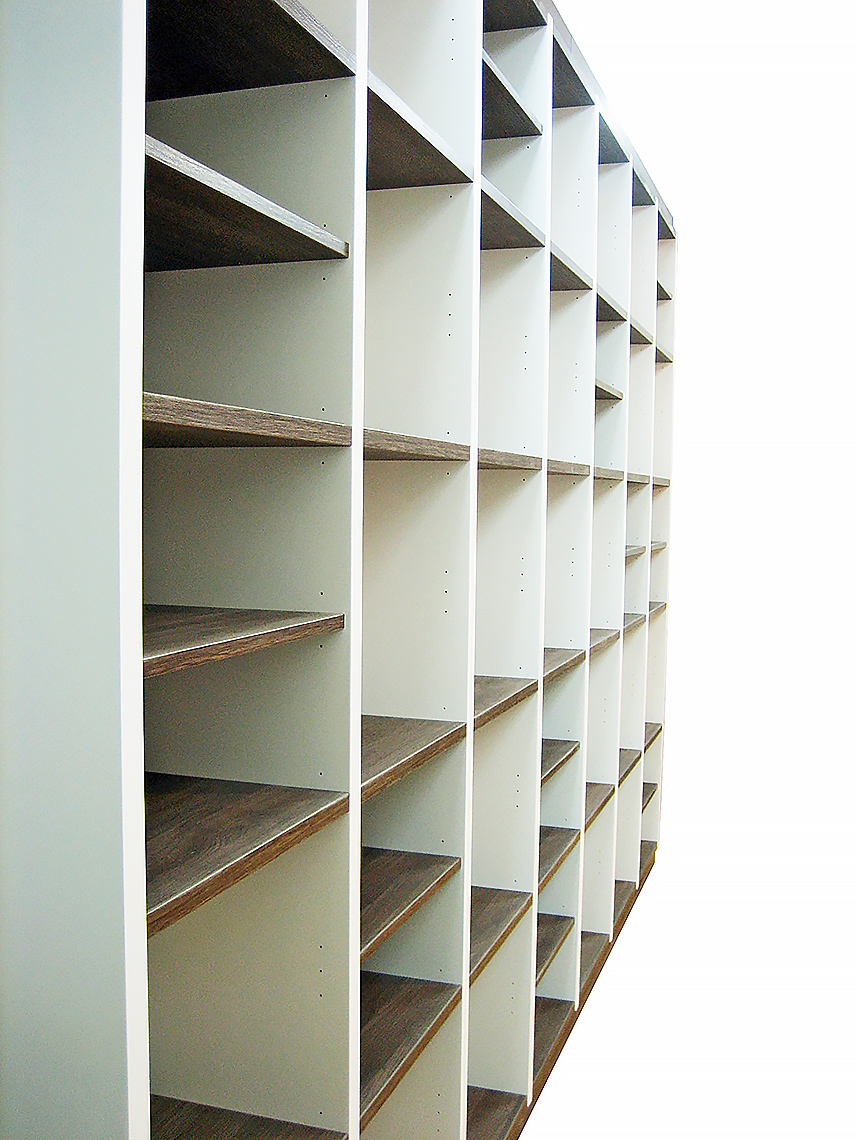

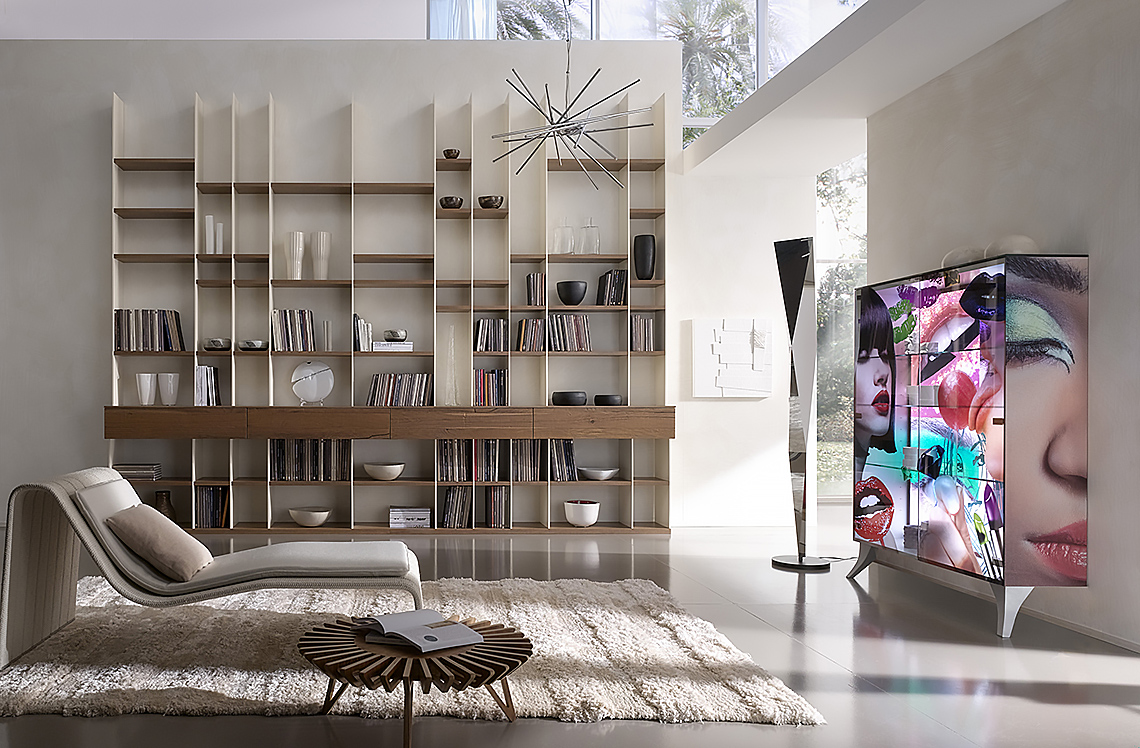

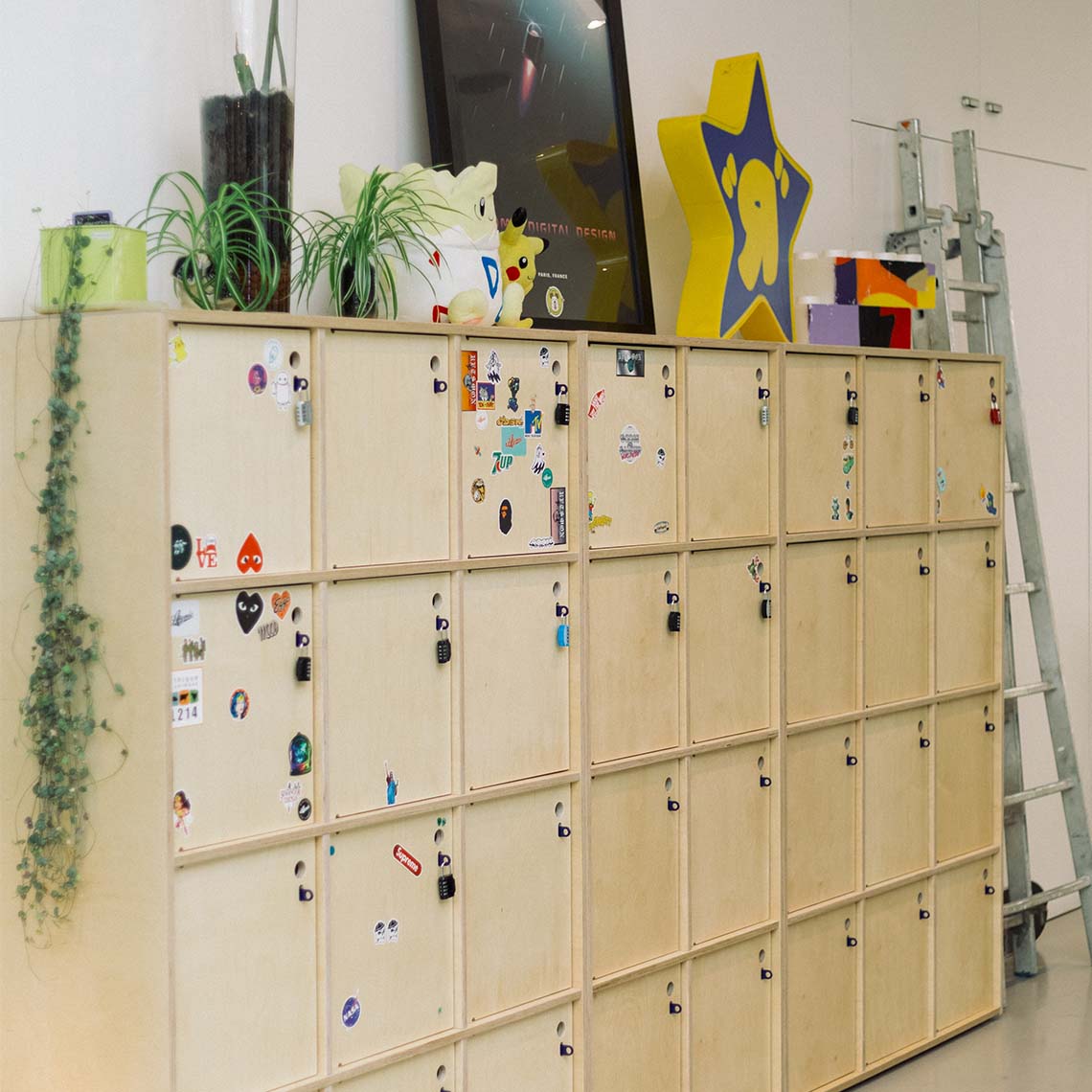

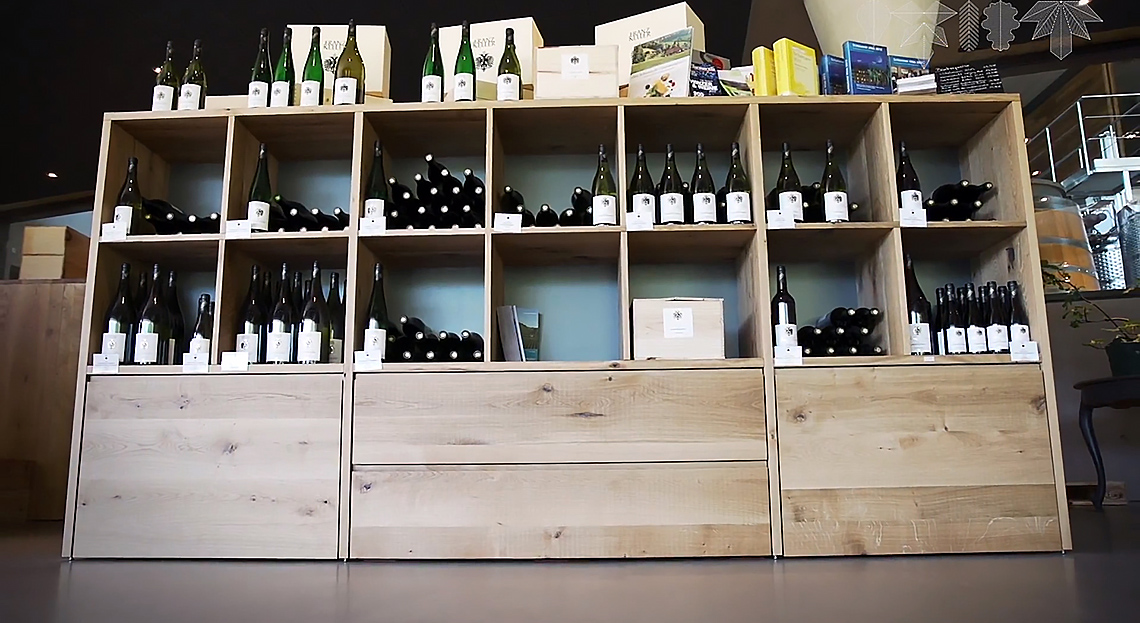

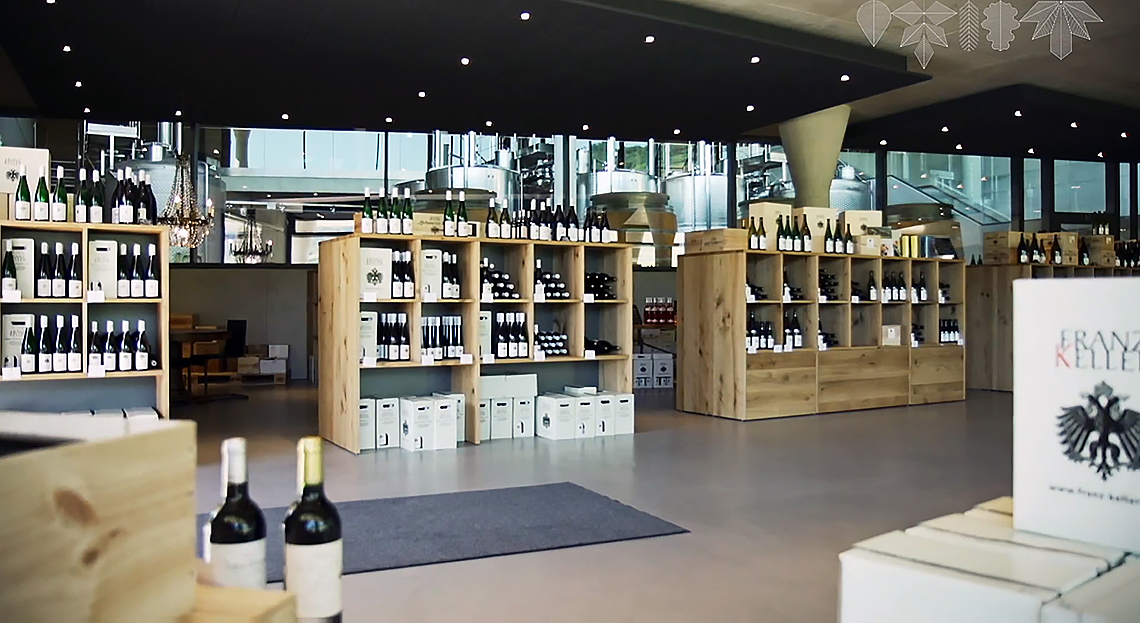

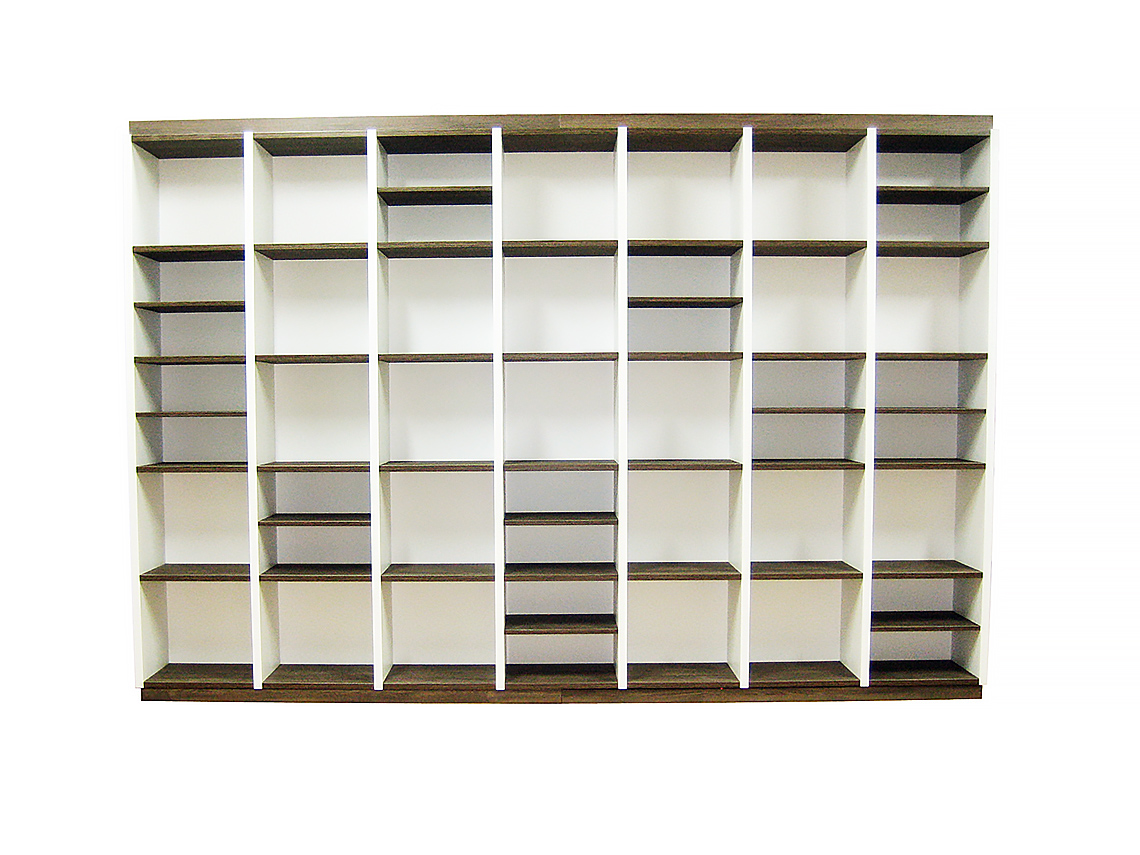

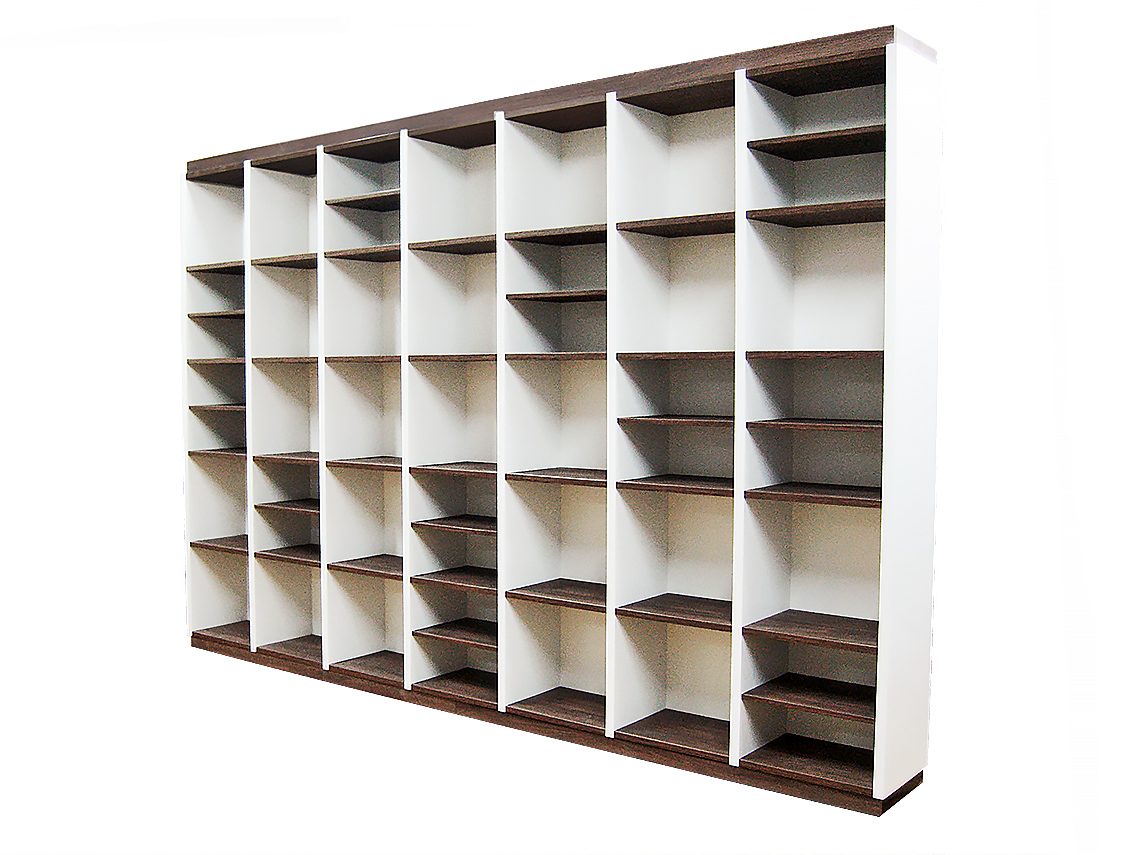

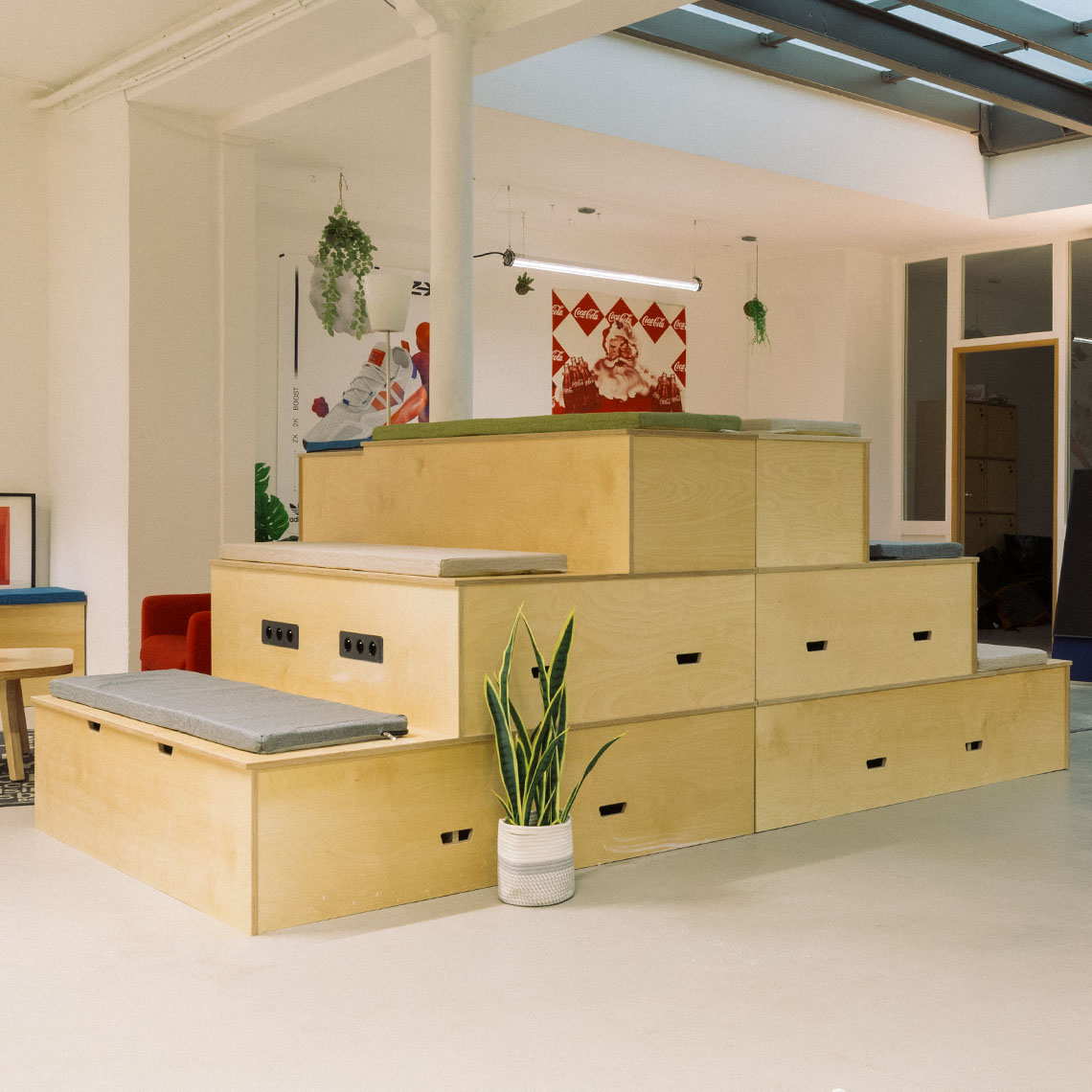

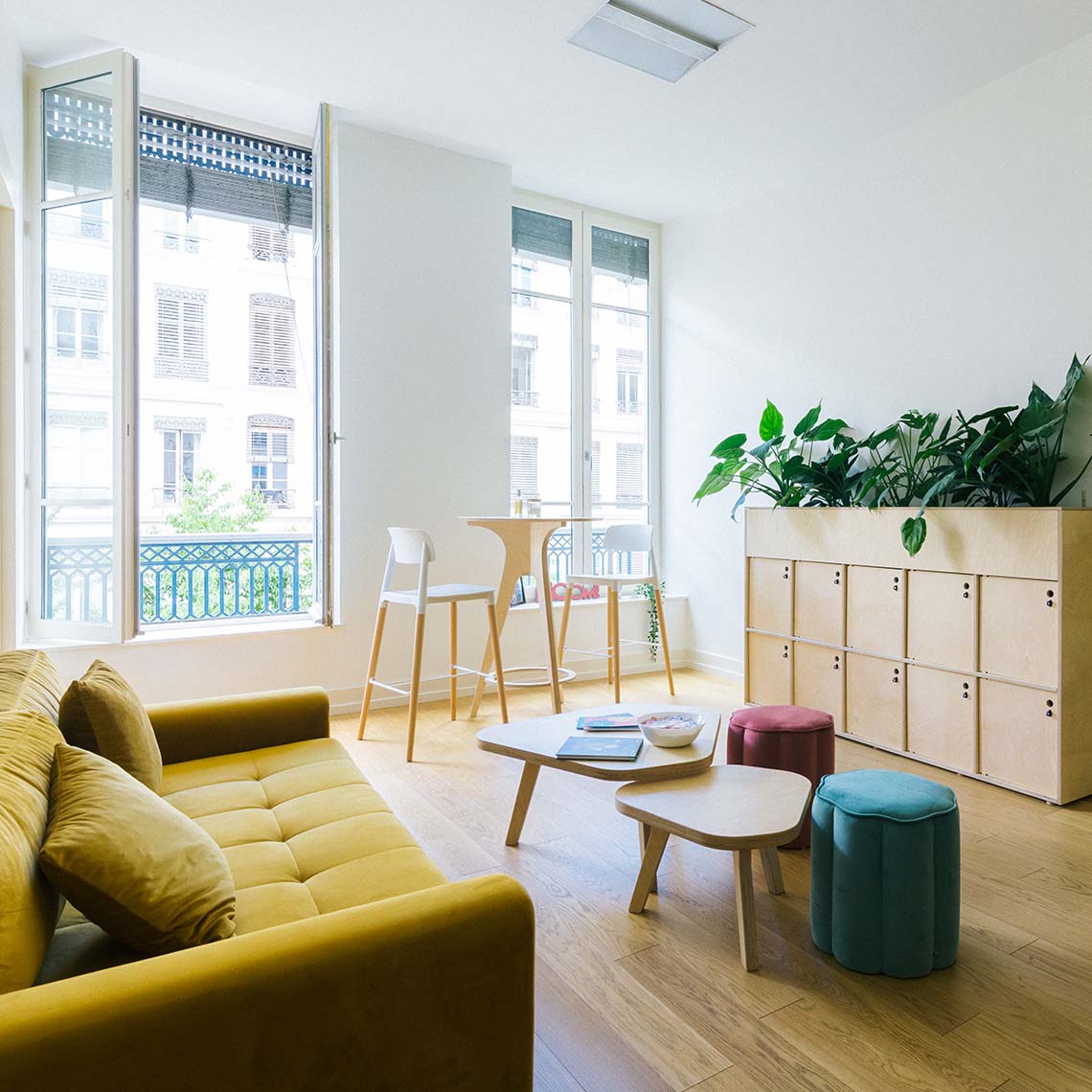

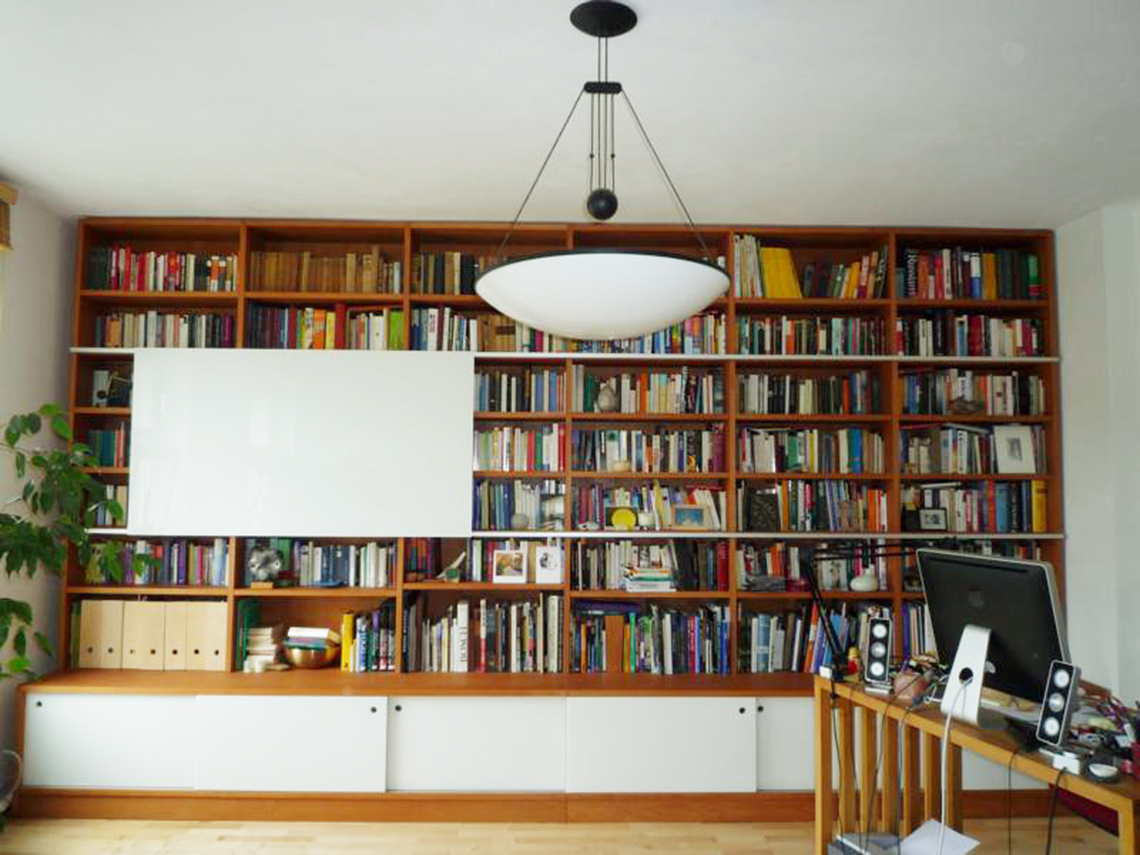

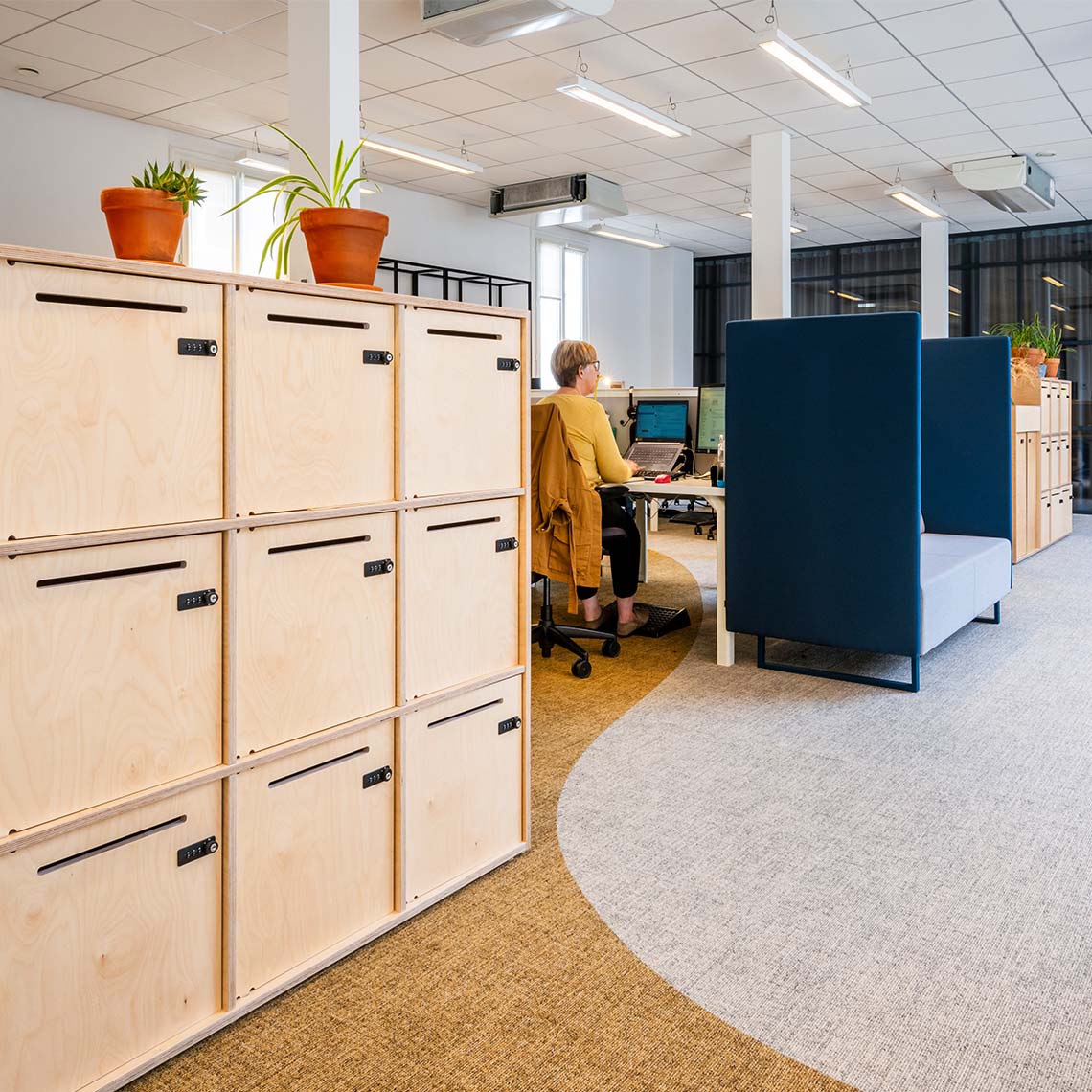

Caissons de meuble, dressings, bibliothèques, rayonnages, agencements, liaisons de tablettes, parois intermédiaires.
