MEGANT® – Connecteur grande capacité

Variante(s) produit :

Holz-Metallanschluss — Assemblage bois – acier

Holz-Betonanschluss — Assemblage bois – béton

Holz-Holzanschluss — Assemblage bois – bois

Essais pour une résistance au feu d'au moins une heure. — Essais pour une résistance au feu d’au moins une heure.

MEGANT® avec protection au feu Firestrip Interdense Typ 15 - garantie une température acceptable autour du connecteur en cas d’incendie. — MEGANT® avec protection au feu Firestrip Interdense Typ 15 – garantie une température acceptable autour du connecteur en cas d’incendie.

Lors d‘un montage du connecteur MEGANT® avec recouvrement bois sur 4 côtés, l‘assemblage devient invisible et peut répondre à des contraintes de résistance au feu.
Assemblage jointif – pas de recouvrement supplémentaire ou bande coupe-feu nécessaire.
Suivant l’Eurocode EN 1995-1-2 5, 30 minutes de tenue au feu requièrent un recouvrement de bois de 28 mm. Des temps de tenue plus long sont également possible (ex. R60).
Protection complémentaire avec solutions Firestrip Interdense Typ 15 possible sur demande, pour tenue au feu jusqu’à R90.
Firestrip Interdense Typ 15 dispose d’une Evaluation Technique Européenne – ETA-16/0811.
La bande Firestrip enveloppe le connecteur MEGANT® sur les 6 côtés – lors d’un incendie, elle commence à mousser à partir de 150°C et atteint son gonflement maximum à partir de 300°C.

Service étude – conception

Vous avez un projet et vous souhaitez mettre en œuvre des connecteurs KNAPP® ? Profitez de notre service d’étude personnalisé. Notre équipe d’ingénieur étudiera vos assemblages et vous proposera un pré-dimensionnement avec les solutions d’assemblage les mieux adaptées. N’hésitez pas à nous solliciter et à nous envoyer vos plans et données de charges à reprendre ! Notre service est une aide et doit toujours être vérifié et confirmé par un bureau d’étude ou un ingénieur compétant et reconnu dans le pays où est réalisé le projet.

Formulaire de contact

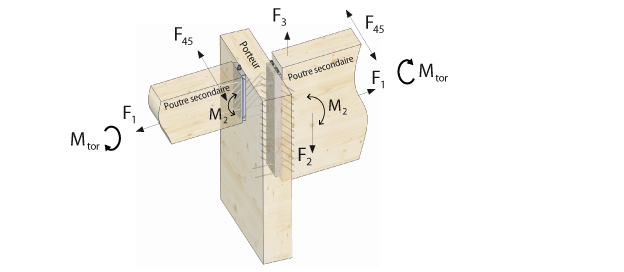

Assemblage en face à face

MEGANT® – Vue d’ensemble des données statiques, dimensionnement suivant Eurocode (EN 1995 et EN 1999)
Pour Megant en ALU AW 6082 avec vis TF 8×160 et TF 8×240 sur poutre principale et secondaire

(F_2,Rk – Valeurs caractéristiques en sens d’emboitement)

MEGANT® 310x60x40

F_2,Rk = 96,8 kN
Section de bois minimum : 100x 440 mm

MEGANT® 430x60x40

F_2,Rk = 152,0 kN
Section de bois minimum : 100x 520 mm

MEGANT® 550x60x40

F_2,Rk = 177,7 kN
Section de bois minimum : 100x 640 mm

MEGANT® 310x100x40

F_2,Rk = 124,0 kN
Section de bois minimum : 140x 440 mm

MEGANT® 430x100x40

F_2,Rk = 207,0 kN
Section de bois minimum : 140x 520 mm

MEGANT® 550x100x40

F_2,Rk = 235,2 kN
Section de bois minimum : 140x 640 mm

MEGANT® 310x150x50

F_2,Rk = 156,0 kN
Section de bois minimum : 190x 410 mm

MEGANT® 430x150x50

F_2,Rk = 260,0 kN
Section de bois minimum : 190x 520 mm

MEGANT® 550x150x50

F_2,Rk = 364,0 kN
Section de bois minimum : 190x 640 mm

MEGANT® 730x150x50

F_2,Rk = 443,2 kN
Section de bois minimum : 190x 830 mm

MEGANT® 1030x150x50 SL

F_2,Rk = 604 kN complètement vissé dans GL24h avec les vis tête fraisées KNAPP® 8 x 160 mm

F_2,Rk = 768 kN complètement vissé dans GL24h avec les vis tête fraisées KNAPP® 8 x 240 mm

Section minimale : 190 x 1130 mm

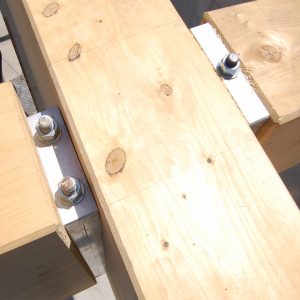

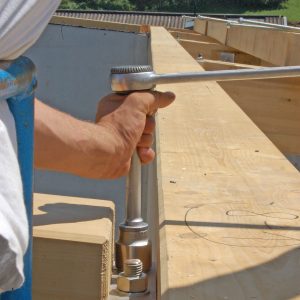

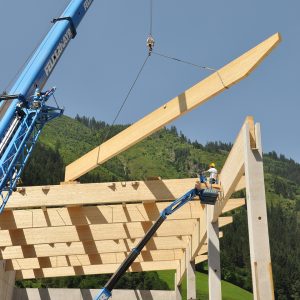

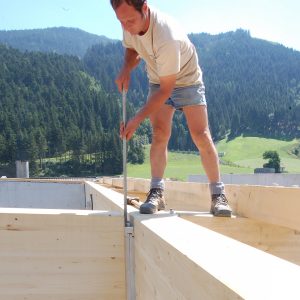

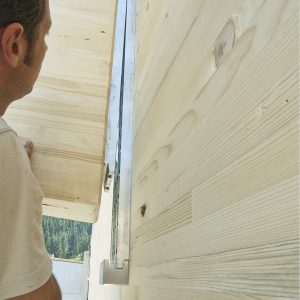

Possibilités de mise en oeuvre

Résistance au feu

Lors d‘un montage du connecteur MEGANT® avec recouvrement bois sur 4 côtés, l‘assemblage devient invisible et peut répondre à des contraintes de résistance au feu.
Assemblage jointif – pas de recouvrement supplémentaire ou bande coupe-feu nécessaire.
Suivant l’Eurocode EN 1995-1-2 5, 30 minutes de tenue au feu requièrent un recouvrement de bois de 28 mm. Des temps de tenue plus long sont également possible (ex. R60).
Protection complémentaire avec solutions Firestrip Interdense Typ 15 possible sur demande, pour tenue au feu jusqu’à R90.
Firestrip Interdense Typ 15 dispose d’une Evaluation Technique Européenne – ETA-16/0811.
La bande Firestrip enveloppe le connecteur MEGANT® sur les 6 côtés – lors d’un incendie, elle commence à mousser à partir de 150°C et atteint son gonflement maximum à partir de 300°C.
