ACRO-System – Connecteur pour structures de charpente légère
ACRO-System – Connecteur pour structures de charpente légère.
ACRO-System se compose de 10 éléments de base qui se combinent pour donner 7 connecteurs de dimensions différentes. Cette modularité permet une meilleure adaptation aux sections de bois. La mise en œuvre est très simple, elle peut aussi bien se faire en atelier ou sur chantier. Le montage est rapide et le résultat propre et précis.

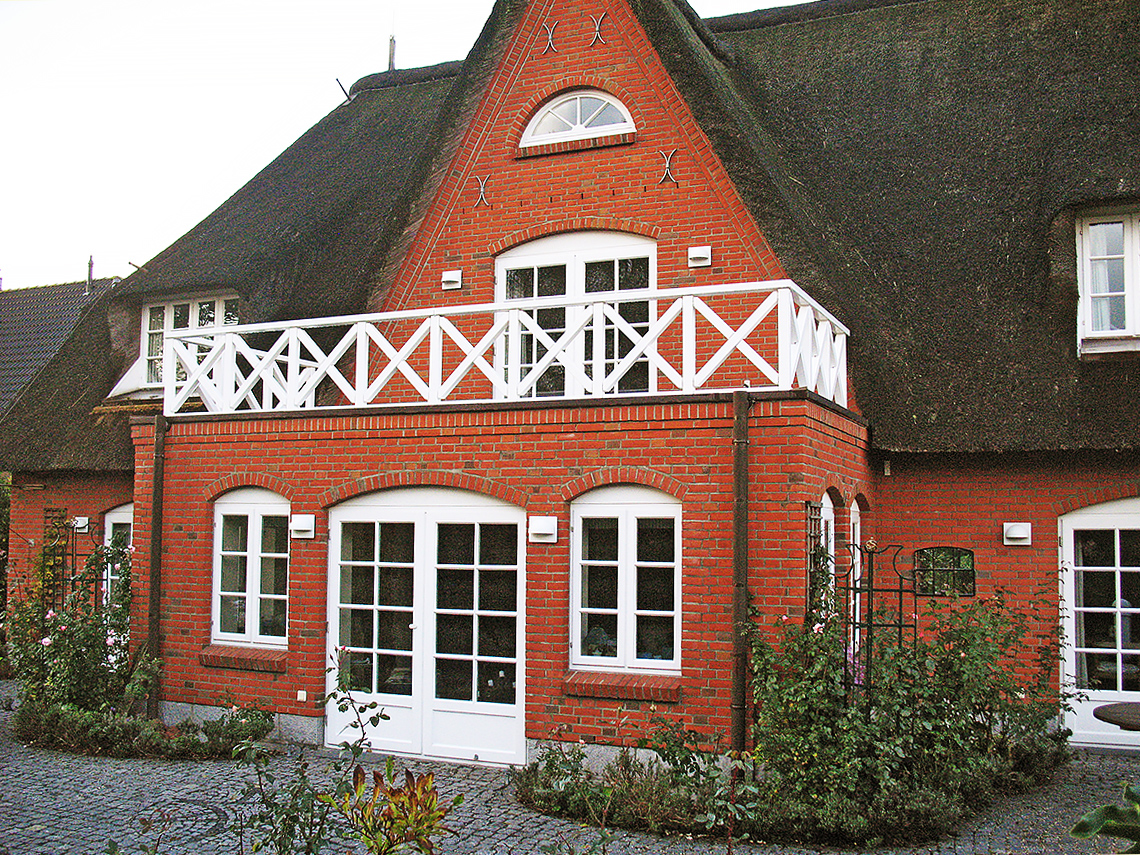

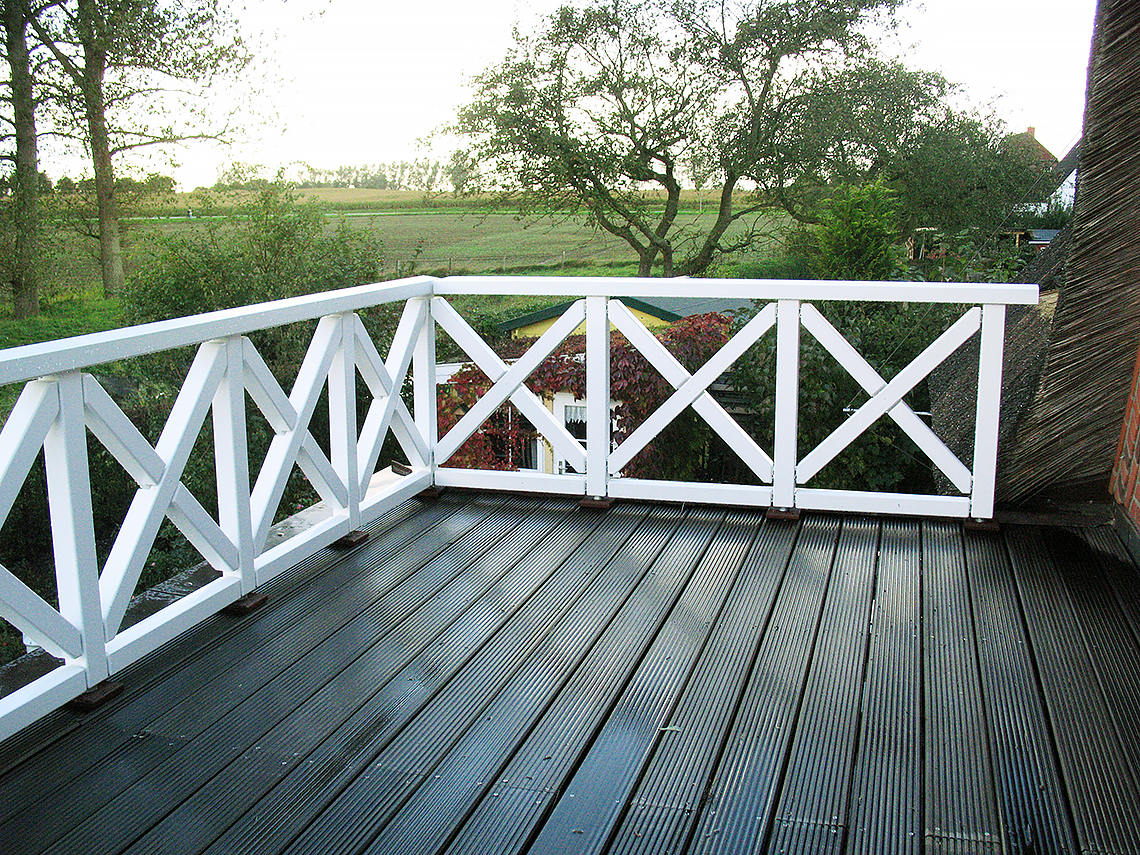

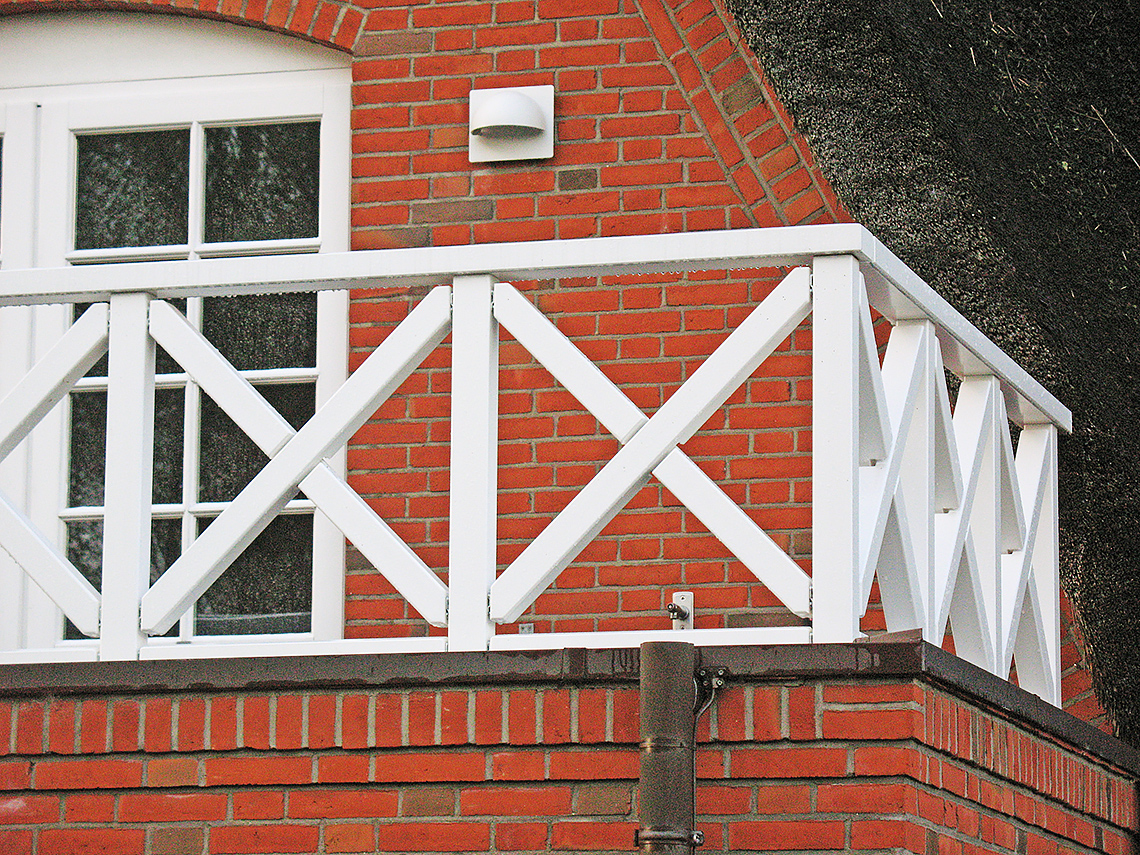

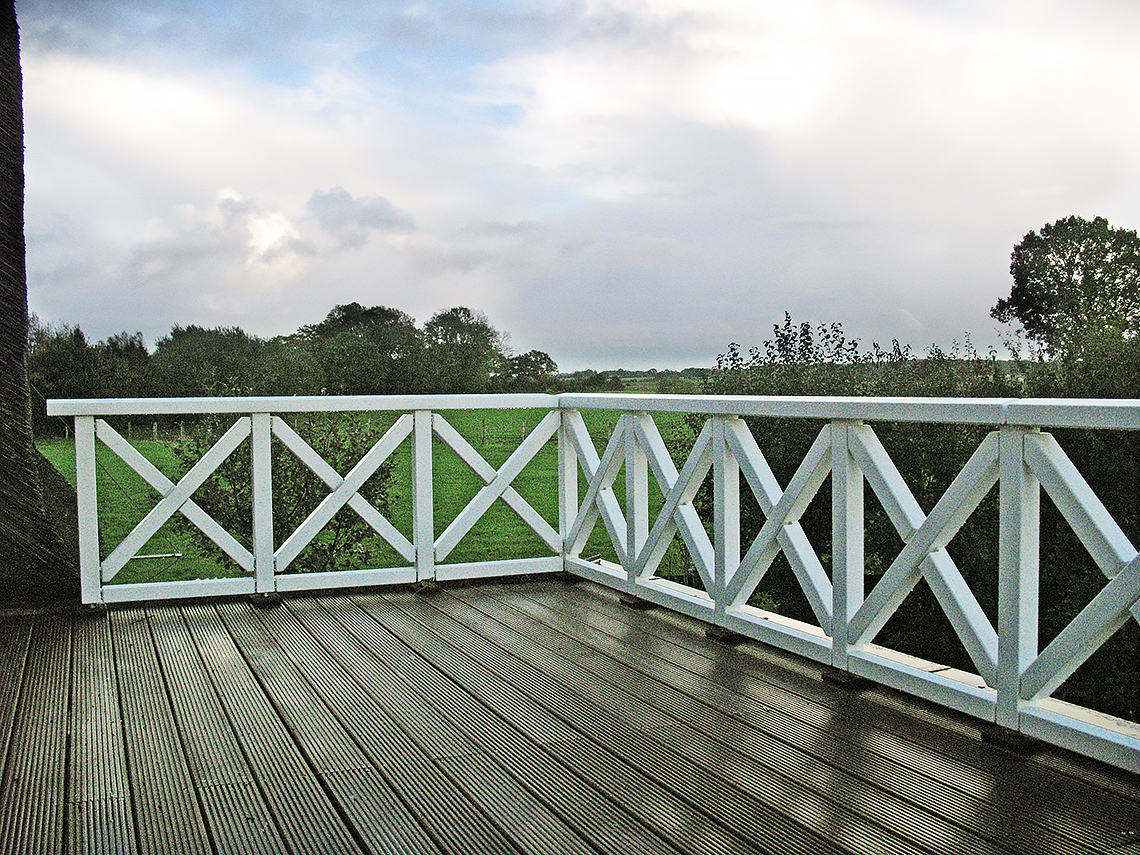

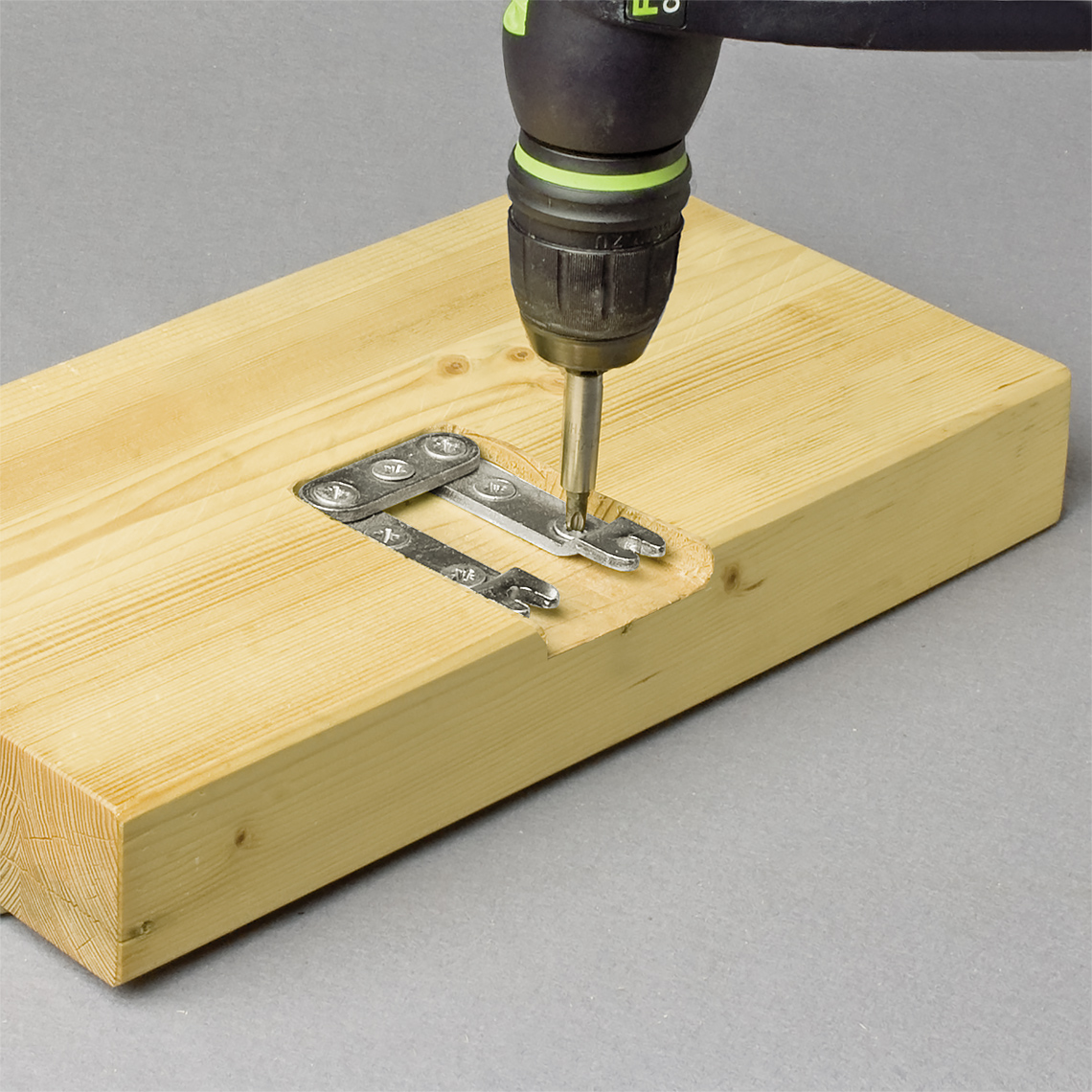

Les utilisations se trouvent principalement dans les constructions bois légères comme les vérandas, pergolas ou abris de jardin et dans l’escalier pour l’assemblage de mains courantes sur poteaux ou de marches sur limon central. ACRO-System est invisible après emboitement, il se visse d’un côté dans une poche d’encastrement et sur la pièce opposée en applique. Contrairement aux assemblages traditionnels, il reste démontable si besoin. La pression de serrage de l’assemblage peut se régler en jouant sur le vissage des pièces.
ACRO-System a été testé en laboratoire, les valeurs de résistance sont disponibles sur demande
- Invisible – montage propre
- Démontable – sans dommage, pré-montage possible en atelier
- Auto-serrant – pas d’outil de serrage nécessaire
- Efficace – permet une préfabrication maximum
- Précis – facile à mettre en œuvre

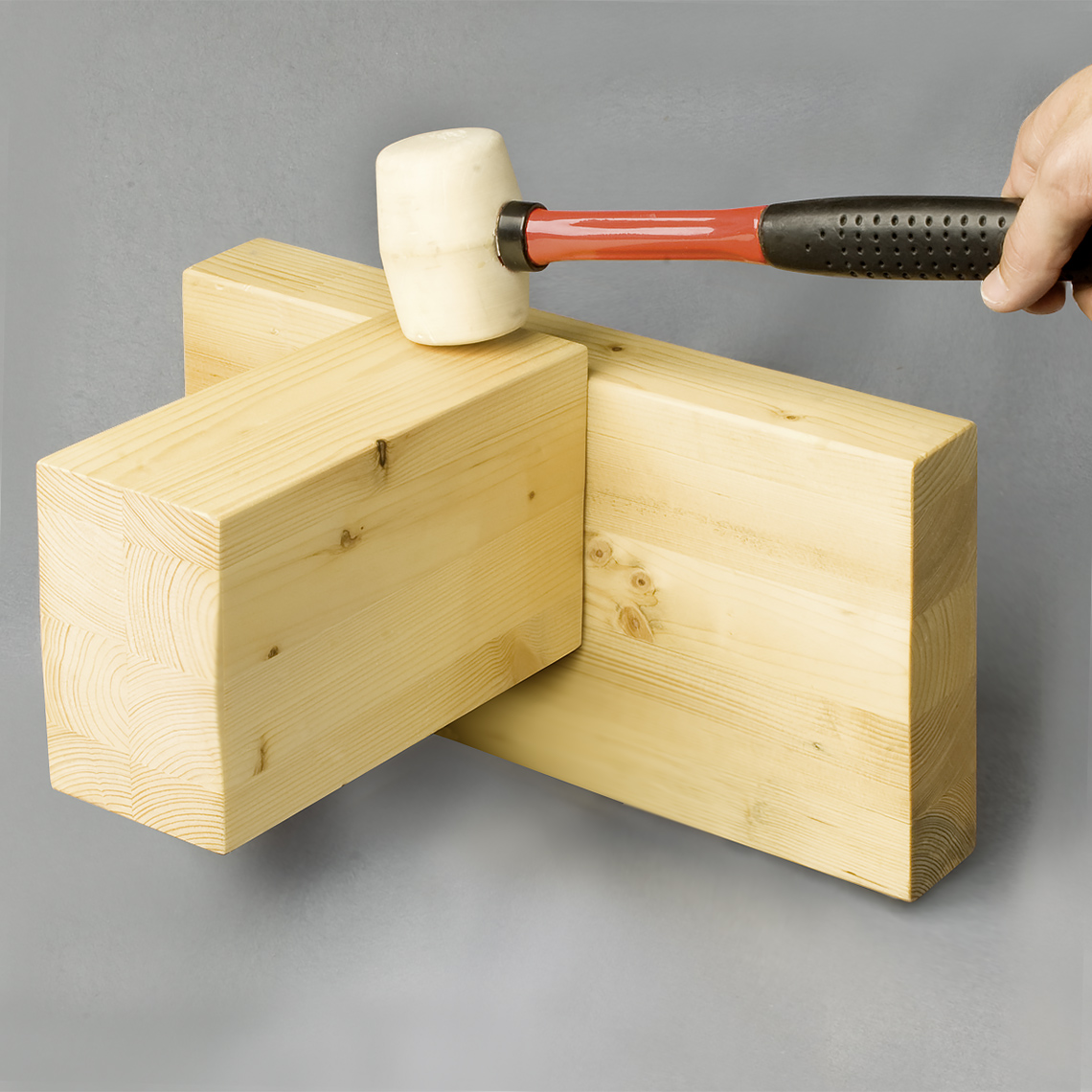

- Rapide – montage par simple emboitement, sans outil sur chantier
- Sûr – testé par le Centre Technique du Bois Autrichien (HFA – Holzforschung Austria)
- Tolérance – ajustage de la pression d’assemblage avec les vis
Domaines de mise en œuvre :
Agencement, stand, constructions bois pour expositions, mussées, théâtres, véranda, escalier

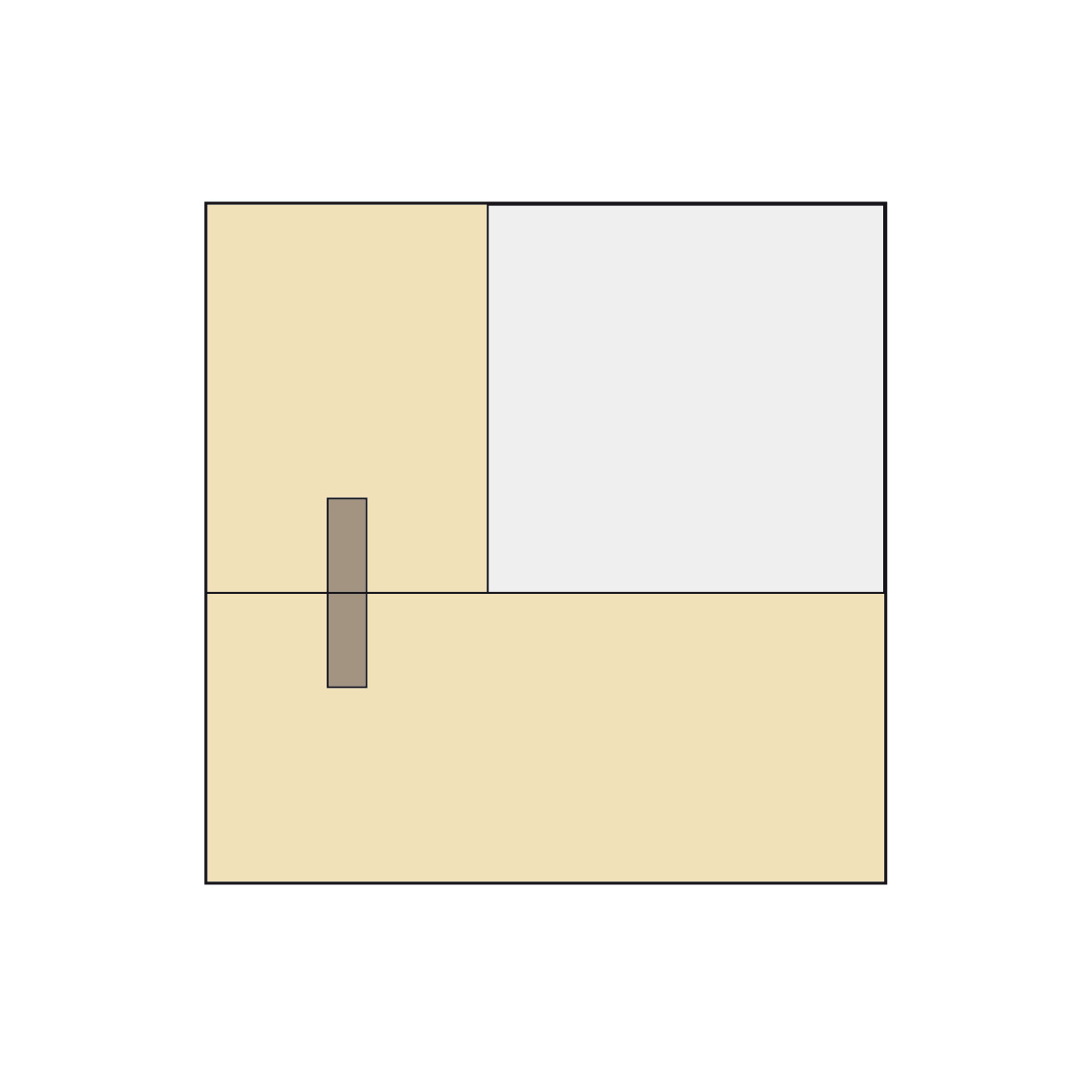

Mise en œuvre – usinage :

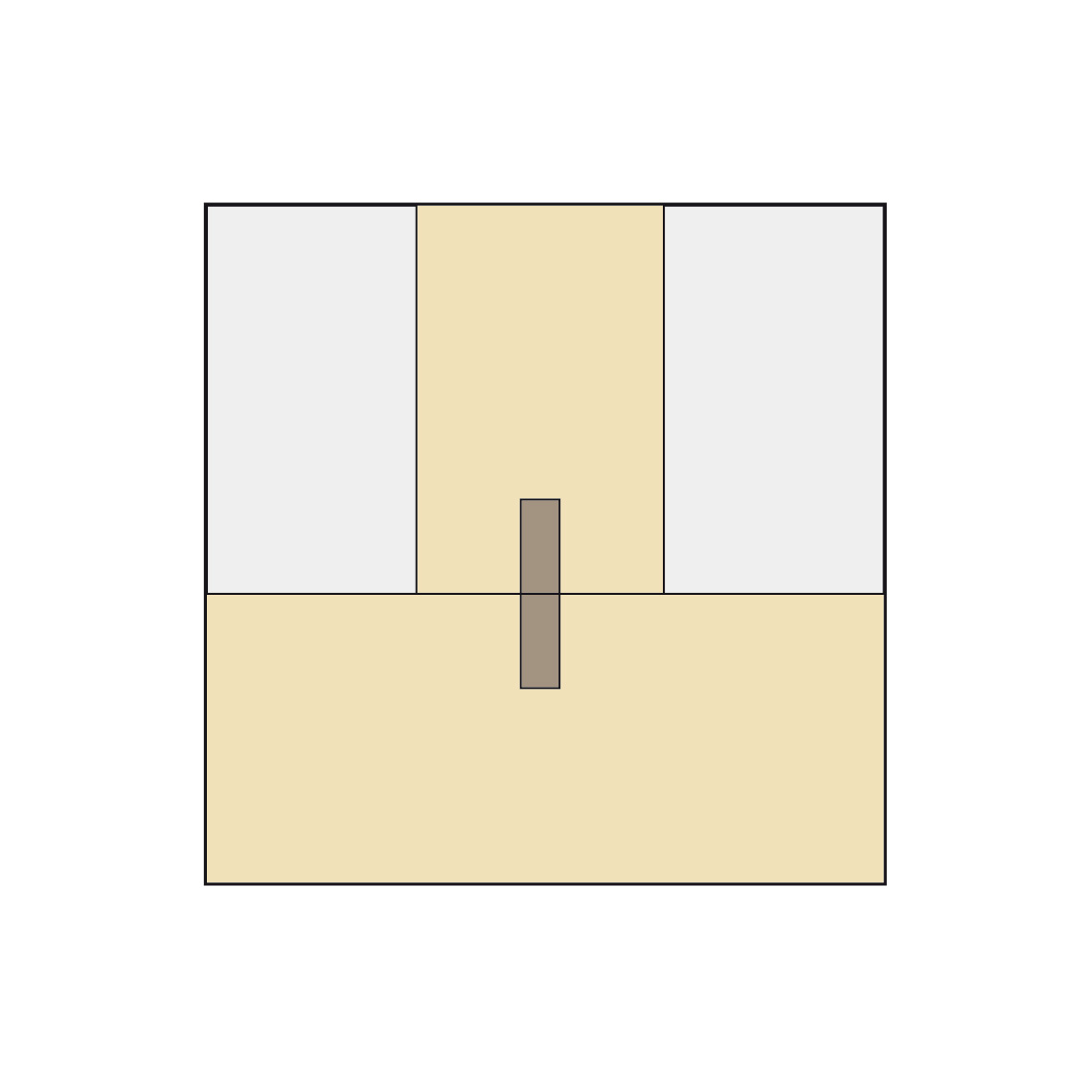

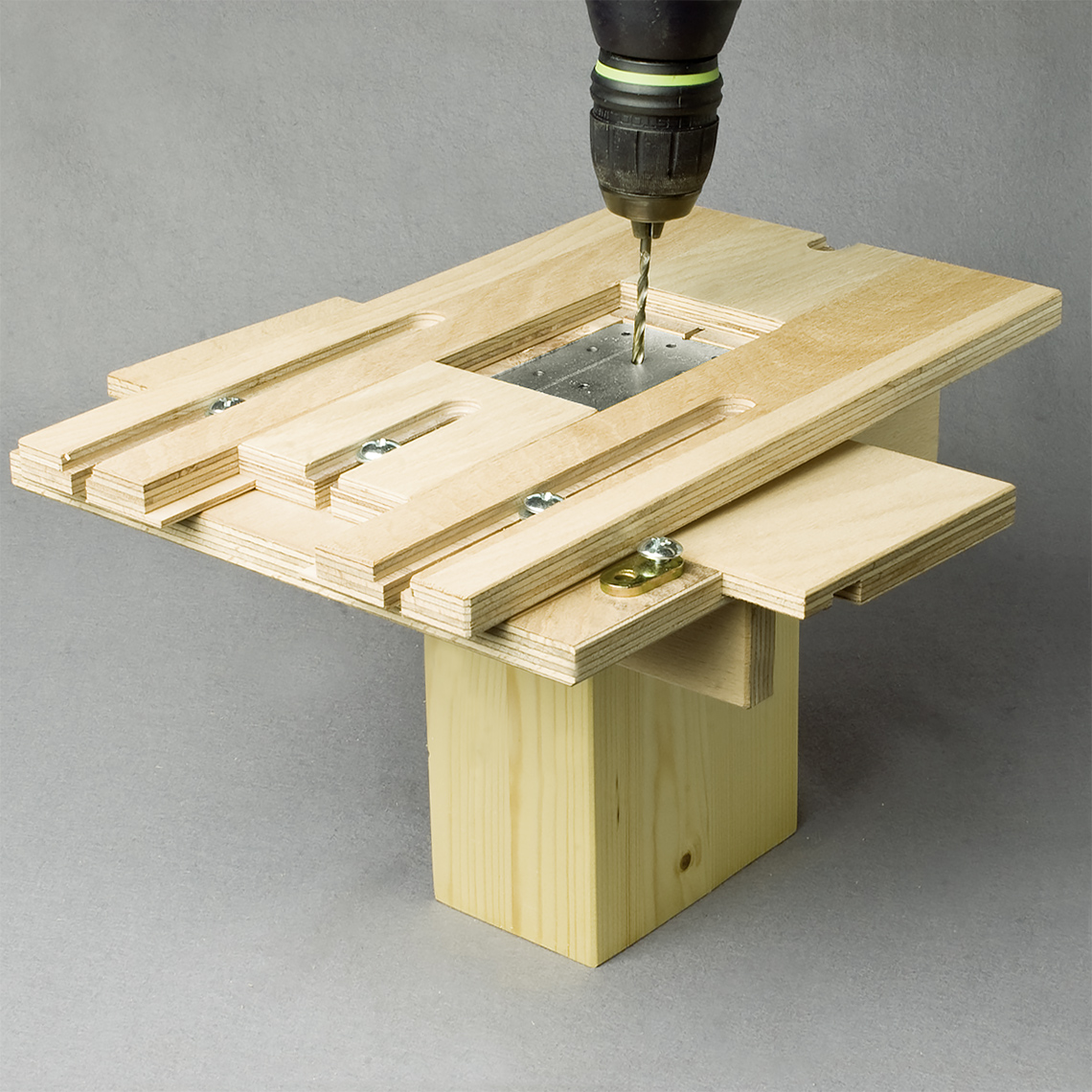

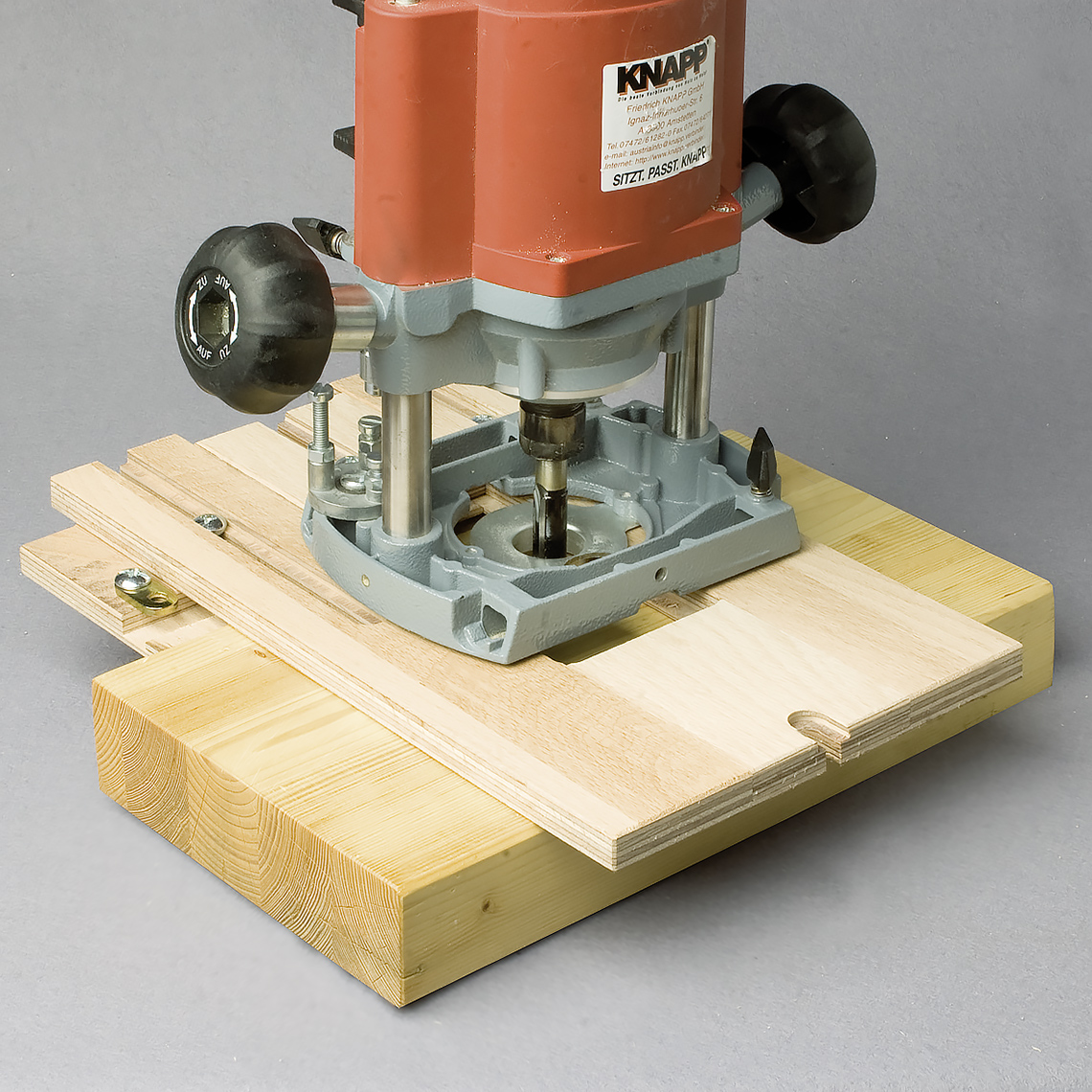

Pour obtenir un assemblage invisible après montage, il est nécessaire de réaliser un usinage d’encastrement, au choix, sur fil ou en bois de bout, pour cacher le connecteur ACRO-System. Cet usinage peut se réaliser avec une défonceuse portative monté avec une mèche droite de Ø 15mm, une bague de copiage Ø 30mm et l’un de nos gabarits Multi. La profondeur d’encastrement est de 8,5 mm, les autres dimensions dépendent de chaque connecteur. Nos gabarits peuvent également servir pour le positionnement des pièces pour le vissage des pièces en applique.
Les connecteurs ACRO-System se composent de différentes pièces en acier zingué de haute qualité produites en Autriche.
Le choix des connecteurs ACRO-System se fait principalement en fonction de la section de bois à assembler. L’usinage peut aussi bien se faire manuellement ou à l’aide d’une machine numérique.
Usinage : l’ensemble des dimensions d’usinage sont disponibles sur les notices de mise en œuvre respective
Dimensions :
* Les valeurs de résistances se référent à des efforts en sens d’emboîtement. Retrouvez d’avantage de données de résistance sur le rapport d’essai de l’Institut de Recherche Bois – Austria du 11.02.2000 et dans nos catalogues KNAPP. Pour la mise en oeuvre de ACRO-System, il est nécessaire d’utiliser des vis (5×40, 5×60, 6×40, 6×60 mm) suivant Ö-Norm M5027. (1 kN = env. 100 kg)
F0 1,43 kN*

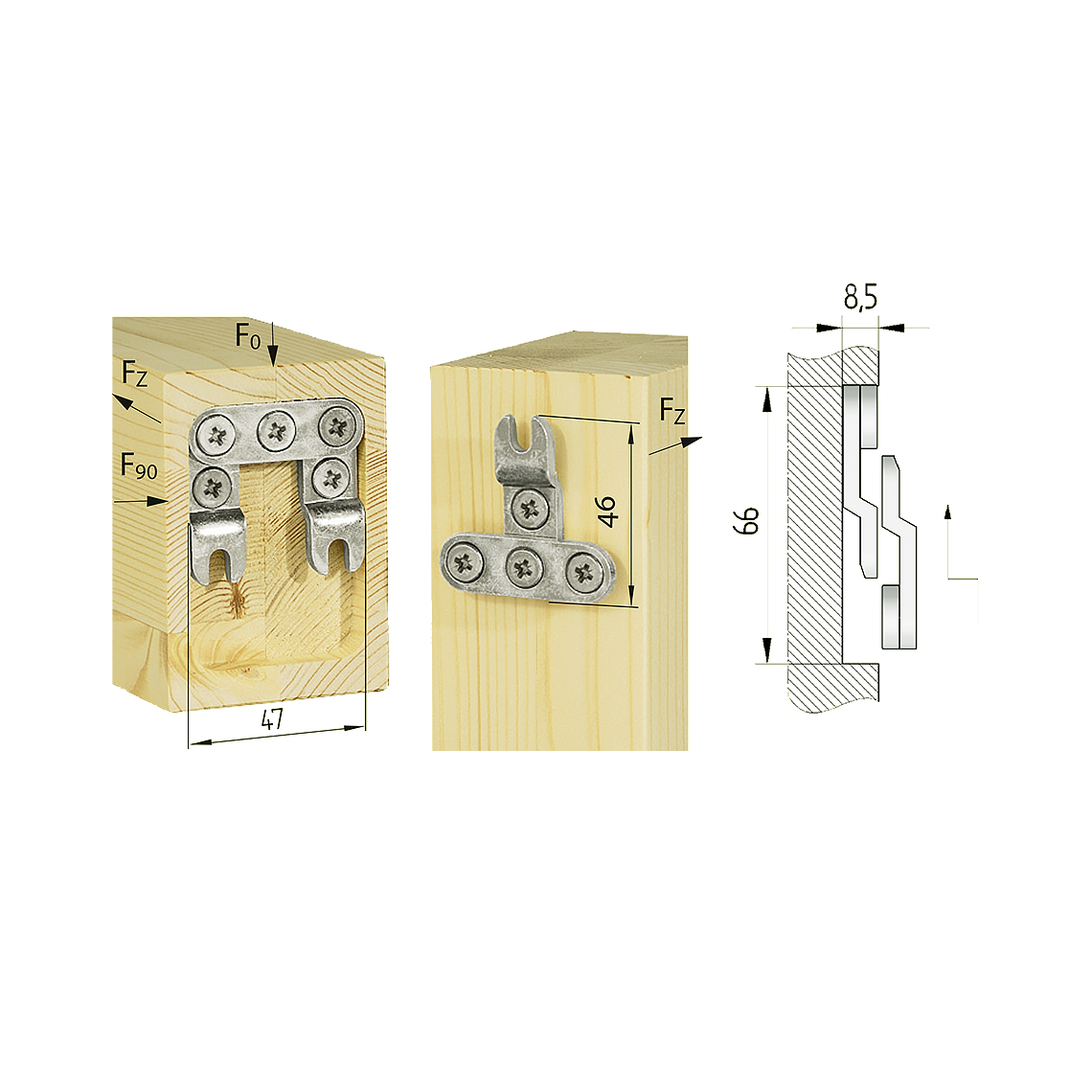

ACRO 46/47
F0 2,11 kN*

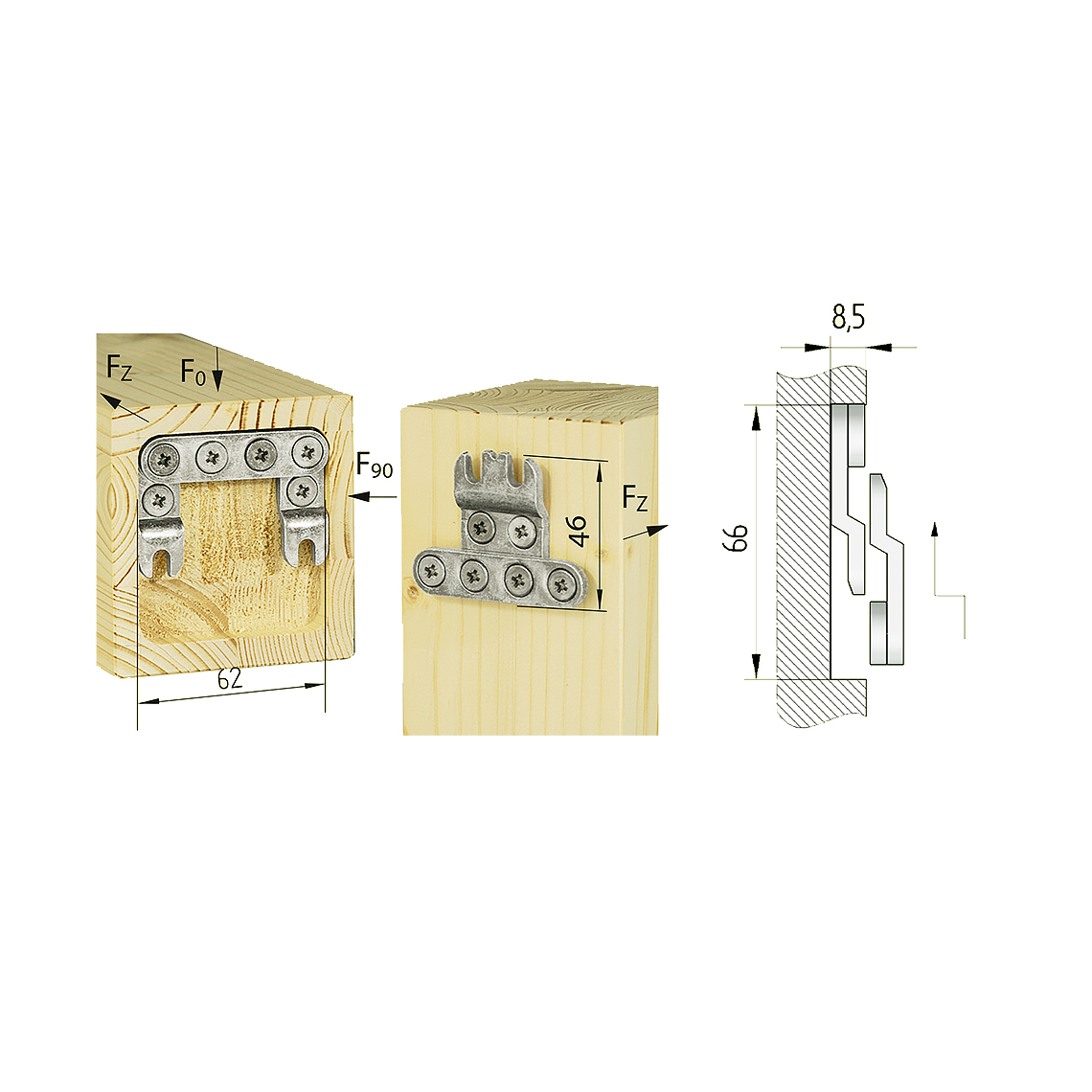

ACRO 46/62
F0 2,47 kN*

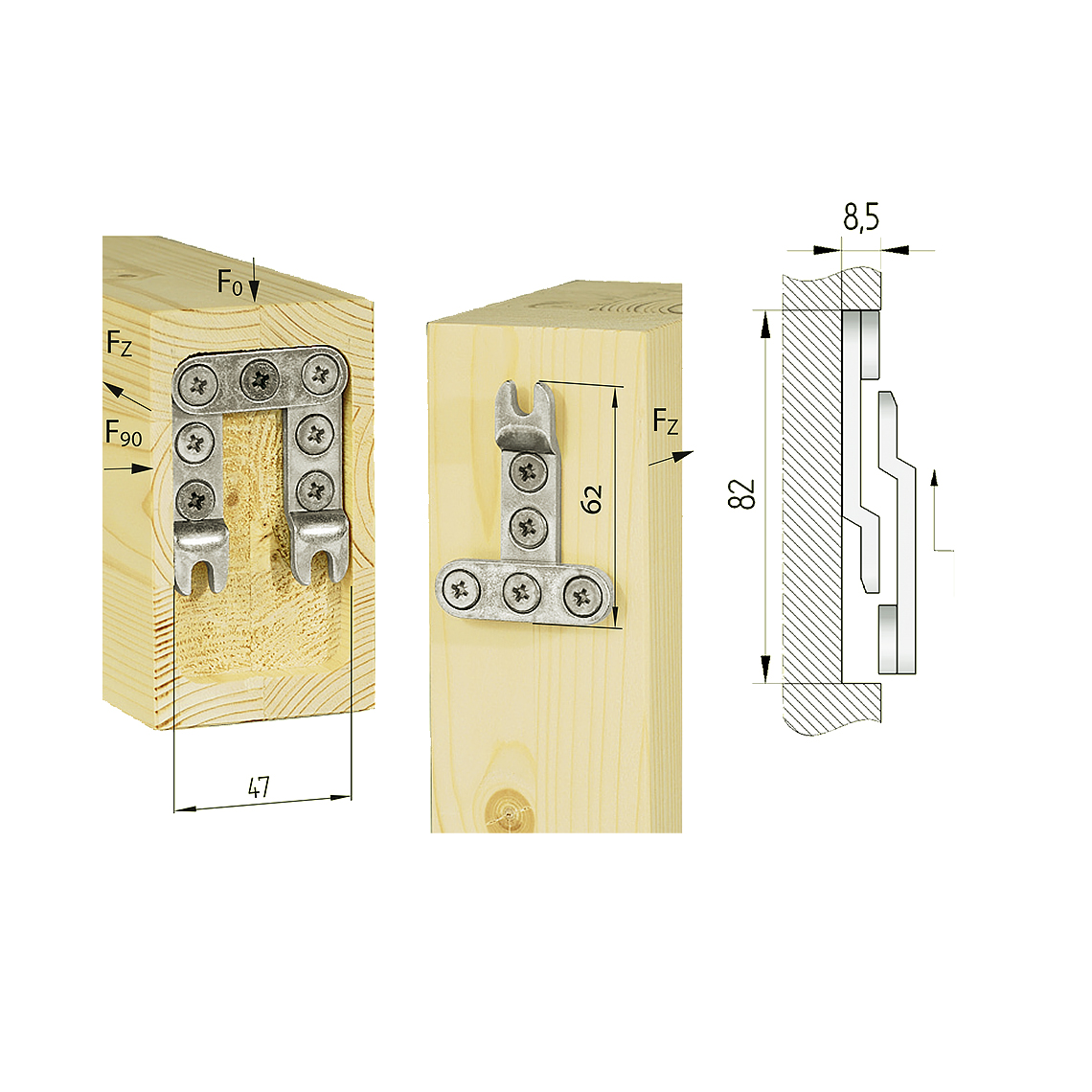

ACRO 62/47
F0 2,53 kN*

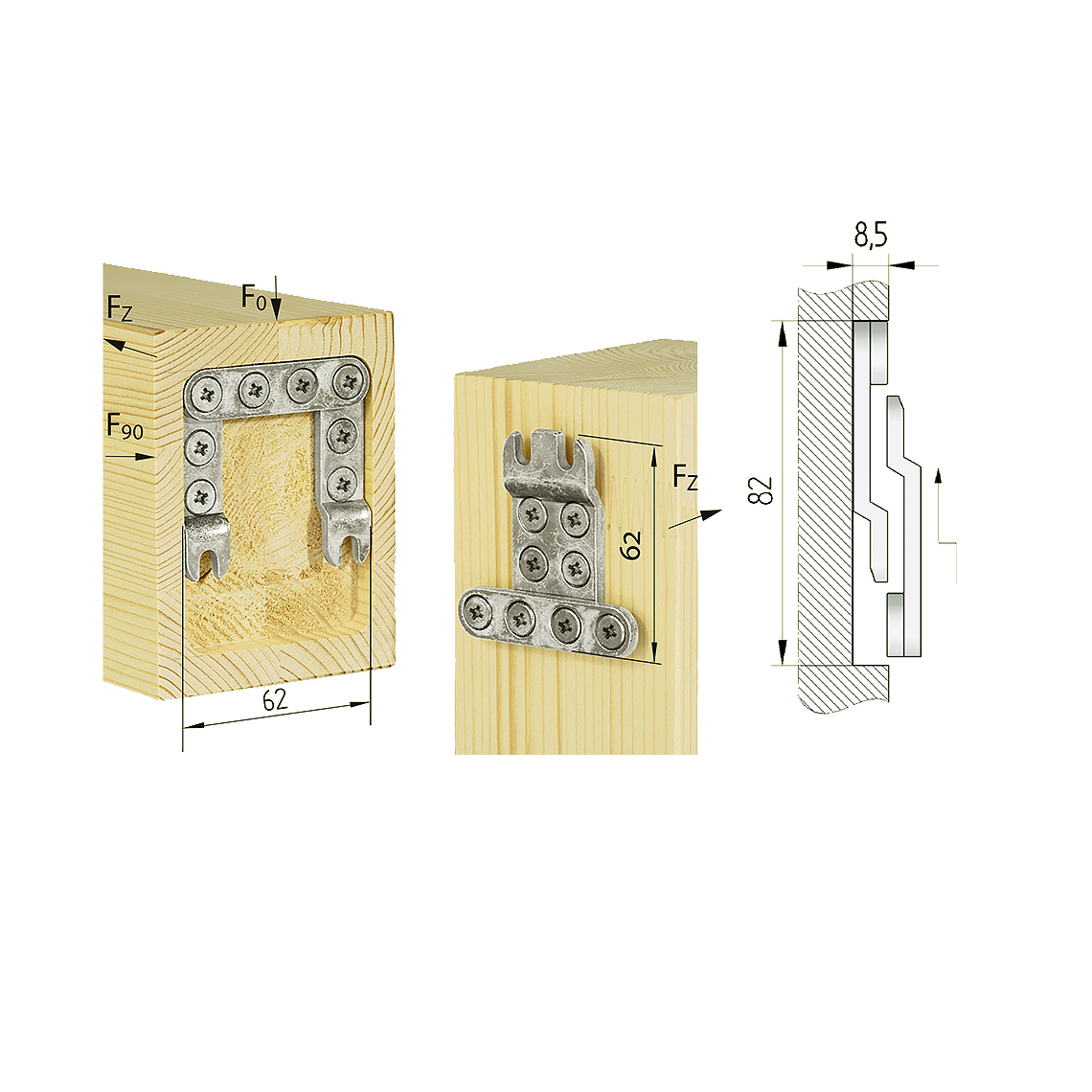

ACRO 62/62
F0 4,14 kN*

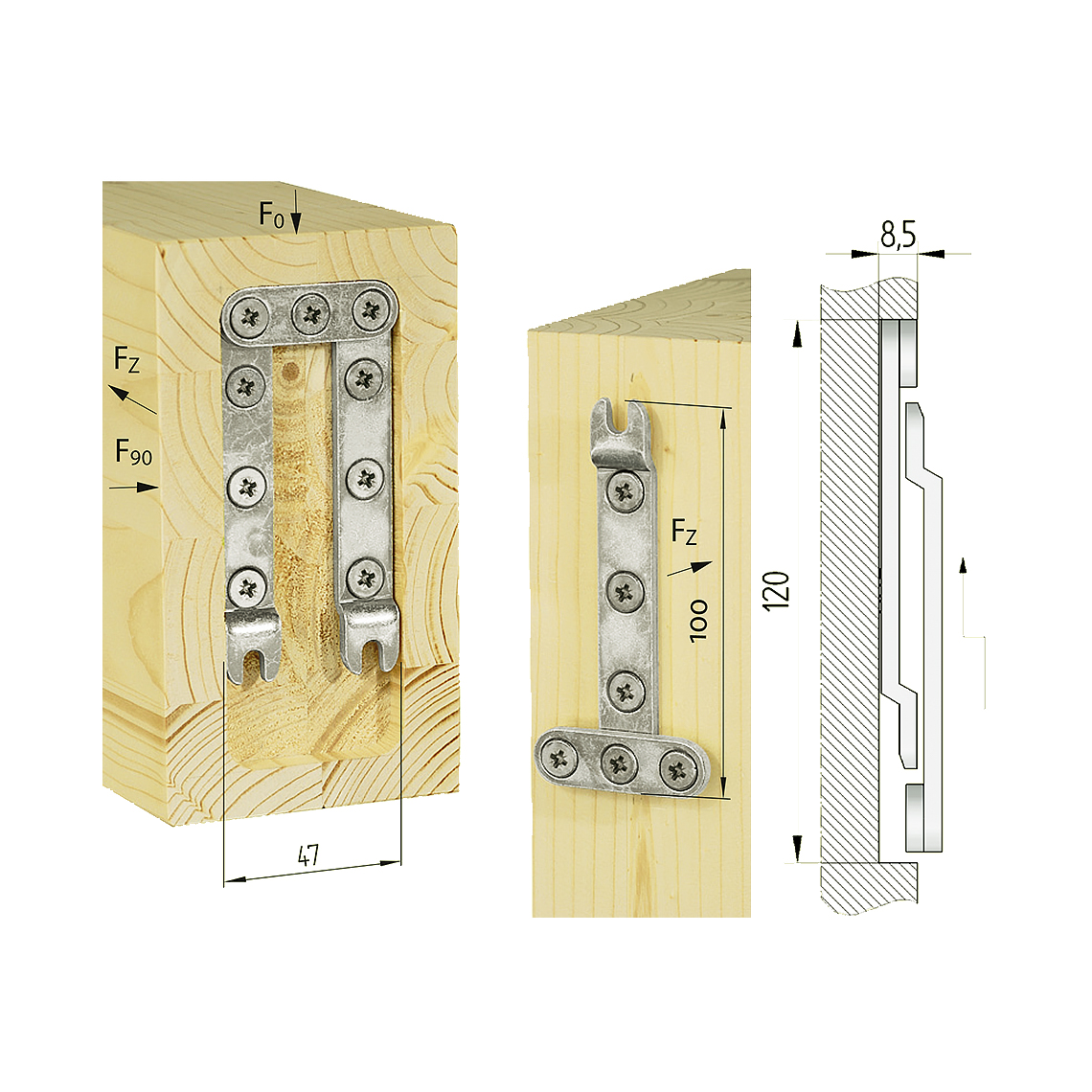

ACRO 100/47
F0 4,49 kN*

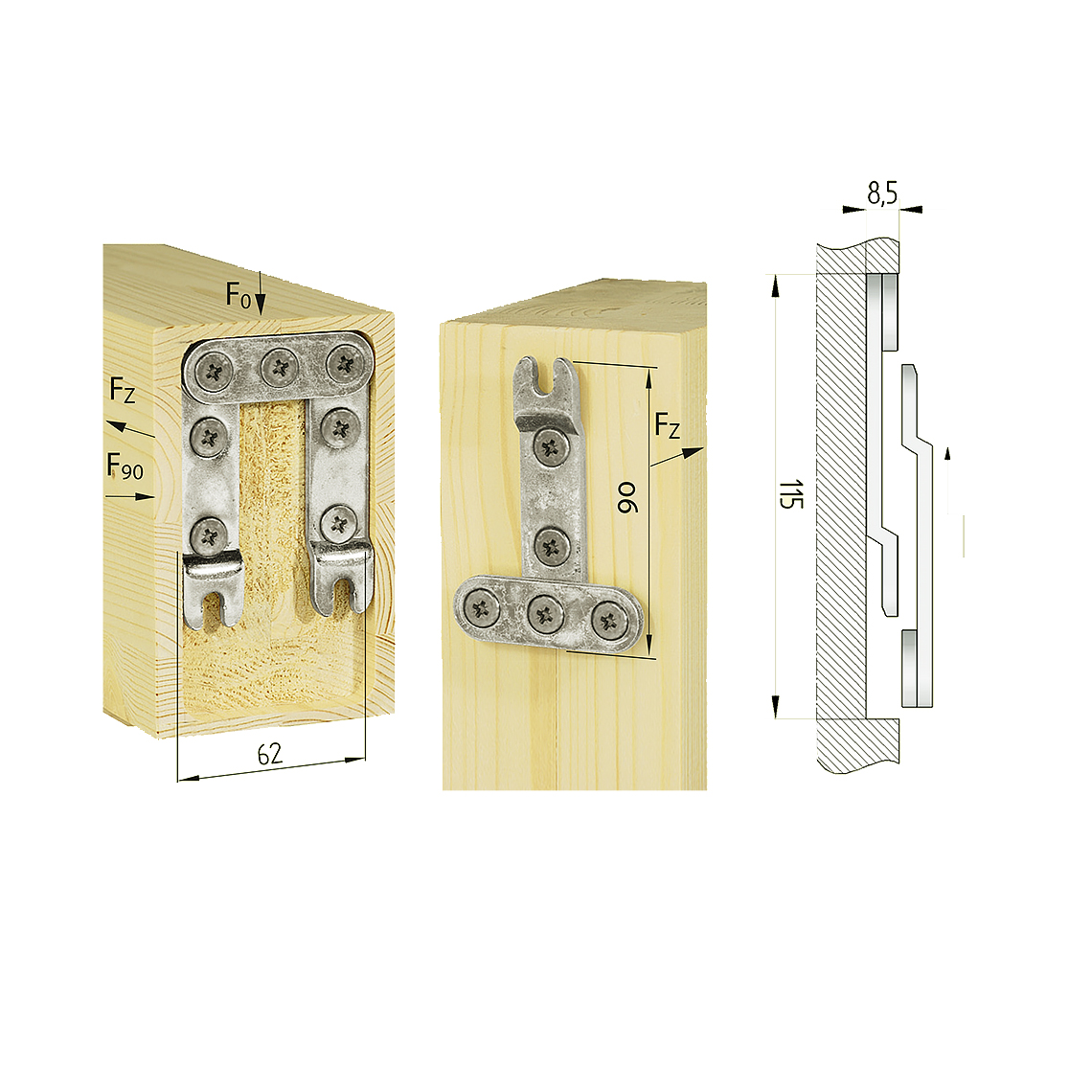

ACRO 90/62

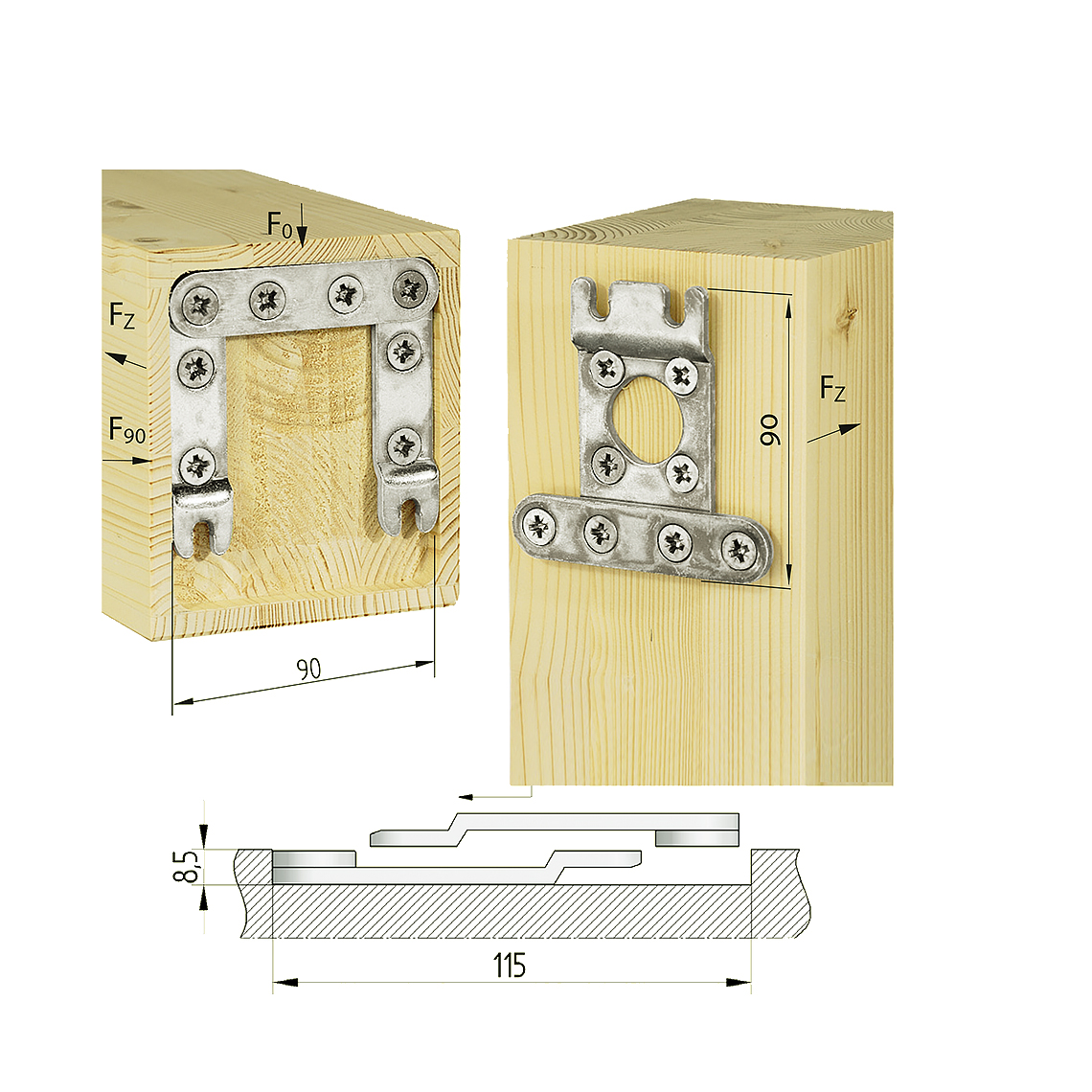

F0 5,40 kN*
ACRO 90/90
